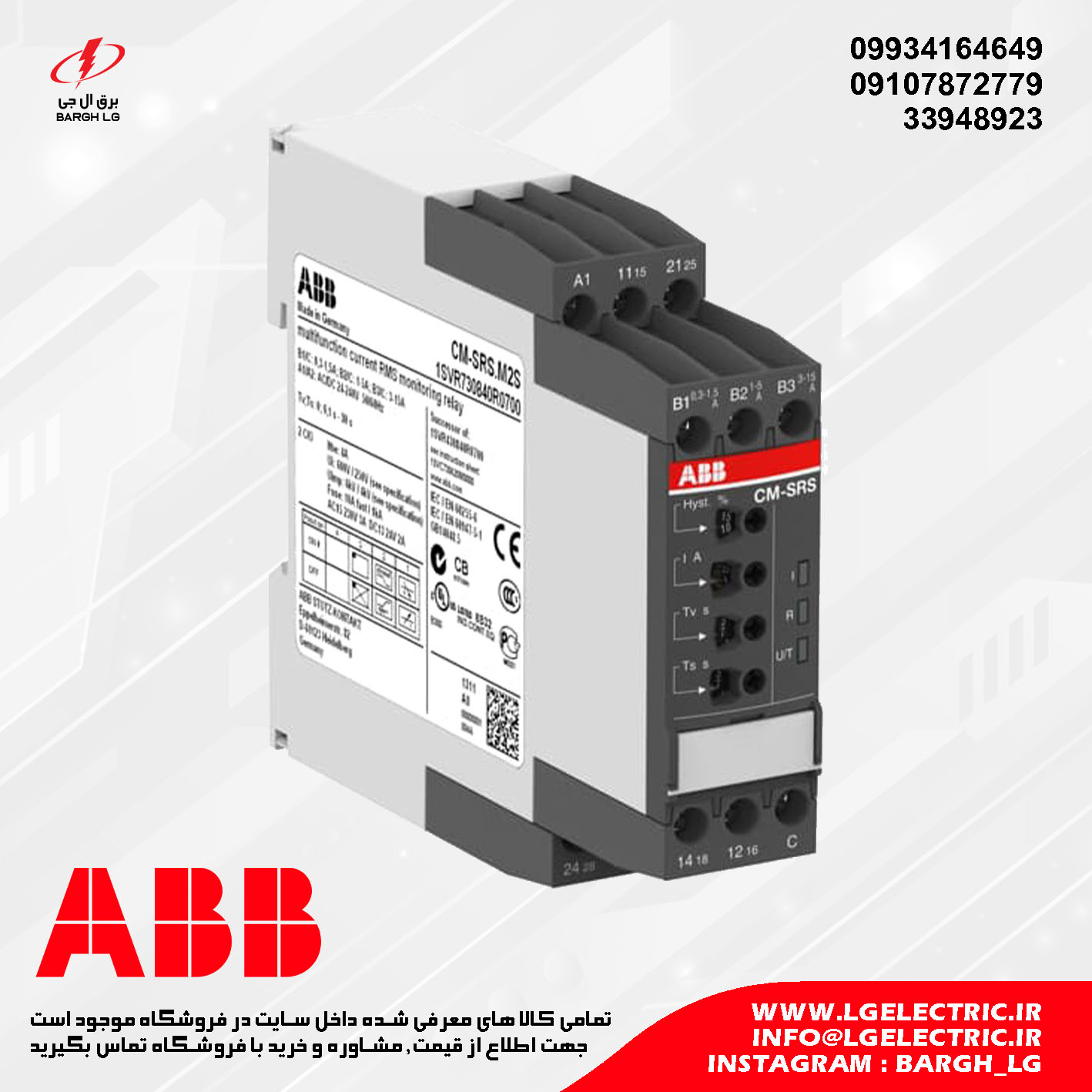

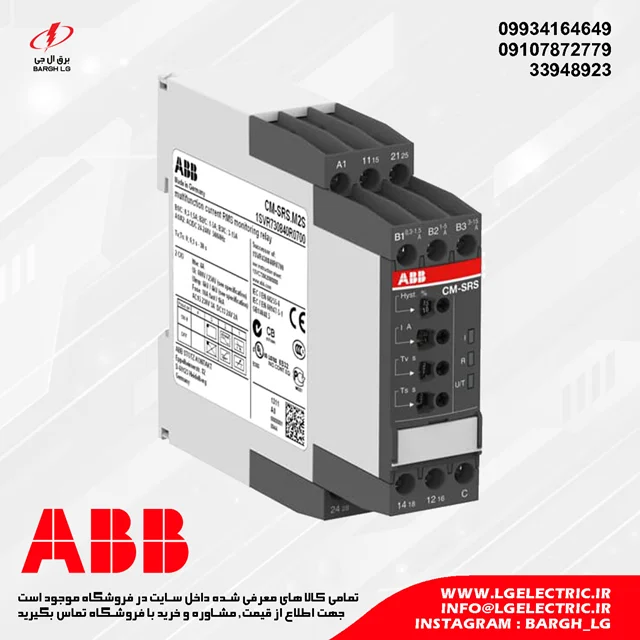

رله کنترل فاز ABB CM-SRS.M...S

ABB CM-SRS.M...S Current monitoring relay

برای نظارت بر جریان ها و ولتاژ ها در سیستم های تک فاز AC/DC، محدوده CM ABB شامل مجموعه ای وسیع از دستگاه های قدرتمند و فشرده است که همگی در یک محفظه تنها 22.5 میلی متر عرض دارند. این طیف محصول شامل رله های نظارت بر جریان و ولتاژ برای حفاظت در برابر جریان بیش از حد و زیر و ولتاژ - از 3 میلی آمپر تا 15 آمپر و از 3 ولت تا 600 ولت است.

عملکرد متوالی
تجسم واضح وضعیت دستگاه از طریق LED. تنظیم آسان با چرخ های چرخشی و انواع با پایانه های فشاری نصب و تنظیم سریع و آسان را امکان پذیر می کند.
قابل اعتماد در شرایط سخت
همه رله ها در محیط هایی با دمای پایین تا -25 درجه سانتیگراد به طور قابل اعتماد کار می کنند. علاوه بر این، محفظه الزامات استاندارد اشتعال پذیری UL 94 V-0 را برآورده می کند. همراه با ترمینال های فشاری مقاوم در برابر لرزش، رله نه تنها بدون توجه به دمای محیط قابل اعتماد است، بلکه در برابر ضربه و لرزش نیز بادوام است. در زمان صرفه جویی کنید زیرا دیگر نیازی به سفت کردن مجدد نیست و قابلیت اطمینان و ایمنی تجهیزات را افزایش دهید.
نصب آسان
مانند همه دستگاه های مجموعه اندازه‌گیری و نظارت، رله‌های مانیتورینگ تک فاز به راحتی از طریق پتانسیومتر های جلو قابل تنظیم هستند. پیکربندی آسان آستانه بدون محاسبه با مقیاس های خواندن مستقیم انجام می شود. برای گزینه های پیکربندی بیشتر، تنظیمات اضافی را می توان از طریق دیپ سوئیچ ها انجام داد، که انعطاف پذیری را برای پیکربندی، به عنوان مثال، اصل کار رله ها و پیکربندی خروجی ارائه می دهد. دستگاه را می توان قبل از نصب در برنامه راه اندازی کرد و تنظیمات آسان در طول فرآیند امکان پذیر است.

مشخصات رله های نظارت بر جریان و ولتاژ

• مانیتورینگ جریان های DC و AC: 3 میلی آمپر تا 15 آمپر
• مانیتورینگ ولتاژهای DC و AC از 3-600 ولت
• اصل اندازه گیری TRMS
• یک دستگاه شامل 3 محدوده اندازه گیری جریان است
• یک دستگاه شامل 4 محدوده اندازه گیری ولتاژ است:
• 3-30 ولت؛ 6-60 ولت؛ 30-300 ولت؛ 60-600 V
• نظارت بر جریان بیش از حد و زیر جریان
• نظارت بر ولتاژ بیش از حد و کم
• ON یا OFF-تأخیر قابل تنظیم است
• اصل مدار باز یا بسته قابل تنظیم است
• مقادیر آستانه برای >U و/یا <U قابل تنظیم است
• عملکرد قفل قابل تنظیم
• آستانه های >I و/یا <I قابل تنظیم است
• هیسترزیس ثابت 5 درصد
• تاخیر راه اندازی تلویزیون قابل تنظیم 0; 0.1-30 ثانیه
•  تاخیر خاموش شدن تلویزیون قابل تنظیم 0; 0.1-30 ثانیه
• عرض 22.5 میلی متر
• 3 LED برای نشان دادن وضعیت های عملیاتی
• تاییدیه ها و علائم مختلف

برنامه های کاربردی

1. حفاظت از وسایل الکترونیکی یا الکترومکانیکی در برابر ولتاژ زیاد و کم یا زیاد و کم جریان
2. کنترل سرعت موتور DC
3. نظارت بر باتری
4. نظارت بر منابع AC یا DC
5. نظارت بر مدارهای گرمایش یا روشنایی

مانیتورینگ جریان، تک فاز
رله‌های نظارت بر جریان ABB CM-SRS.xx به‌طور قابل‌اطمینانی وقوع جریان‌هایی را که از مقدار آستانه انتخاب‌شده فراتر می‌روند یا از آن کمتر می‌شوند، نظارت می‌کنند. عملکردهای نظارت بر جریان بیش از حد یا زیر جریان را می توان از پیش انتخاب کرد. دستگاه های تک و چند منظوره برای نظارت بر جریان های مستقیم یا متناوب از 3 میلی آمپر تا 15 آمپر در دسترس هستند.

مانیتورینگ ولتاژ تک فاز
رله های مانیتورینگ ولتاژ ABB CM-SRS.xx برای نظارت بر ولتاژهای مستقیم و متناوب در محدوده 3-600 ولت استفاده می شود. تشخیص ولتاژ بیش از حد یا کم ولتاژ را می توان از قبل انتخاب کرد.
