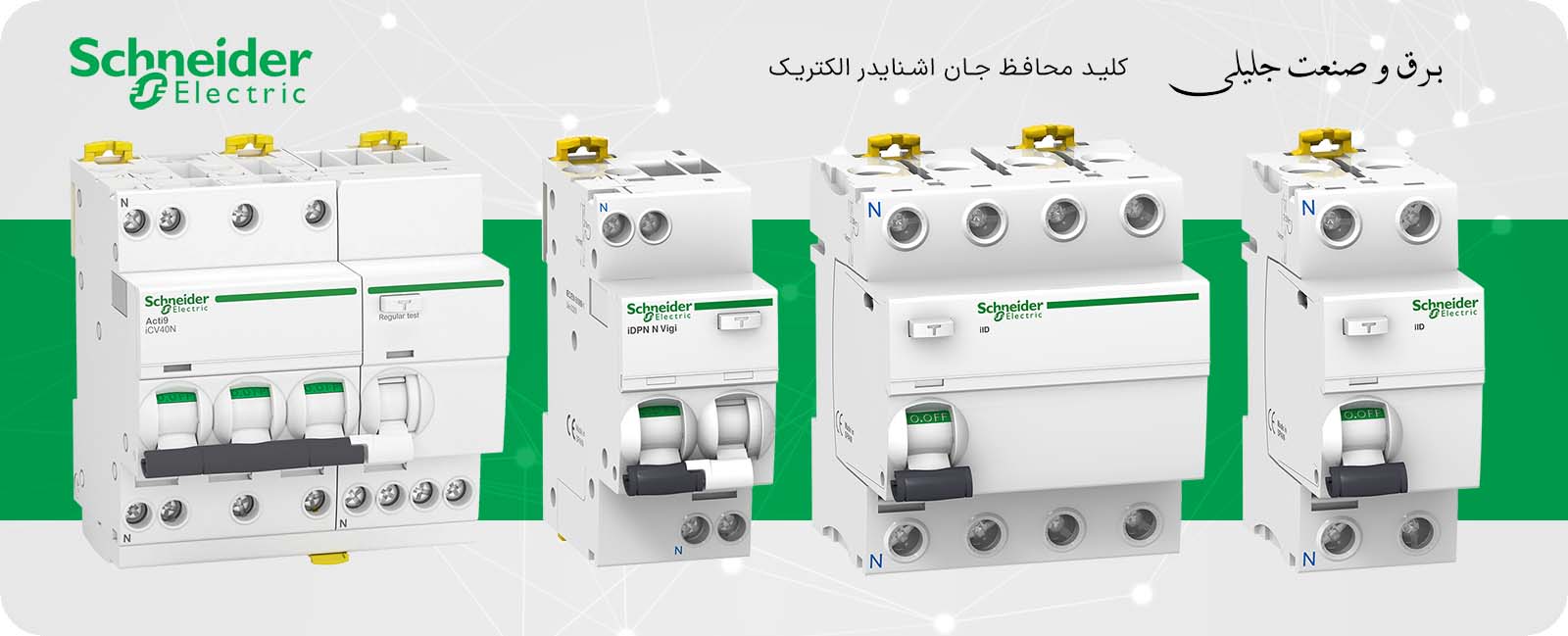

کلید محافظ جان اشنایدر

محافظ جان اشنایدر الکتریک یکی از تجهیزات مهم حفاظت افراد و مدار های الکتریکی در تأسیسات برق صنعتی و ساختمانی است که با تشخیص جریان نشتی، مدار را در مدت کوتاهی قطع می‌کند. این تجهیز در دو ساختار اصلی محافظ جان RCCB اشنایدر و محافظ جان ترکیبی RCBO اشنایدر عرضه می‌شوند.

انتخاب صحیح کلید محافظ جان اشنایدر باید بر اساس تعداد پل، جریان نامی، حساسیت جریان نشتی، نوع جریان قابل تشخیص، ظرفیت قطع و نوع کاربرد انجام شود.

محافظ جان اشنایدر چیست؟

محافظ جان اشنایدر با مقایسه جریان عبوری از هادی های فعال مدار، جریان نشتی به زمین را تشخیص می‌دهد. در مدار تک فاز، جریان عبوری از فاز و نول باید در شرایط عادی برابر باشد؛ در صورت ایجاد نشتی، بخشی از جریان از مسیر دیگری مانند بدنه فلزی تجهیز یا هادی حفاظتی عبور می‌کند و اختلاف جریان ایجادشده باعث عملکرد کلید محافظ جان می‌شود. در مدار های سه فاز نیز مجموع برداری جریان هادی های عبوری از داخل رله اندازه گیری می‌شود و در صورت عبور جریان نشتی از آستانه تعیین شده، مکانیزم قطع فعال می‌شود.

محافظ جان RCCB اشنایدر

محافظ جان RCCB اشنایدر برای حفاظت در برابر جریان نشتی و برق گرفتگی طراحی شده است، اما به‌طور معمول حفاظت اضافه بار و اتصال کوتاه را به تنهایی انجام نمی‌دهد؛ بنابراین RCCB باید در کنار کلید مینیاتوری یا تجهیز حفاظتی مناسب استفاده شود. مدل های RCCB اشنایدر در نسخه های تک‌فاز و سه فاز و با جریان های نامی و حساسیت های مختلف تولید می‌شوند. برای مثال، در کاربرد های حفاظت اشخاص حساسیت 30mA مورد توجه قرار می‌گیرد، در حالی که حساسیت های بالاتر مانند 100mA یا 300mA می‌توانند برای حفاظت تأسیسات و کاربرد های خاص استفاده شوند. انتخاب حساسیت باید بر اساس طراحی سیستم ارت، نوع مصرف کننده و الزامات حفاظتی پروژه انجام شود.

محافظ جان تکفاز اشنایدر

محافظ جان تکفاز اشنایدر معمولاً برای مدار های تک فاز 230 ولت استفاده می‌شود و در بسیاری از کاربرد ها دارای دو پل برای عبور همزمان فاز و نول است. در هنگام بروز نشتی، کلید هر دو هادی مدار را مطابق طراحی تجهیز قطع می‌کند. این محصولات در تابلو های برق واحد های مسکونی، اداری، فروشگاهی و همچنین مدار های تک فاز صنعتی کاربرد دارند. جریان نامی RCCB باید متناسب با جریان مدار انتخاب شود و نباید آن را جایگزین حفاظت اضافه جریان دانست.

محافظ جان سه فاز اشنایدر

محافظ جان سه فاز اشنایدر برای مدار های سه فاز و مصرف کننده هایی مانند موتور های الکتریکی، ماشین‌ آلات، تابلو های صنعتی و تجهیزات سه فاز استفاده می‌شود.

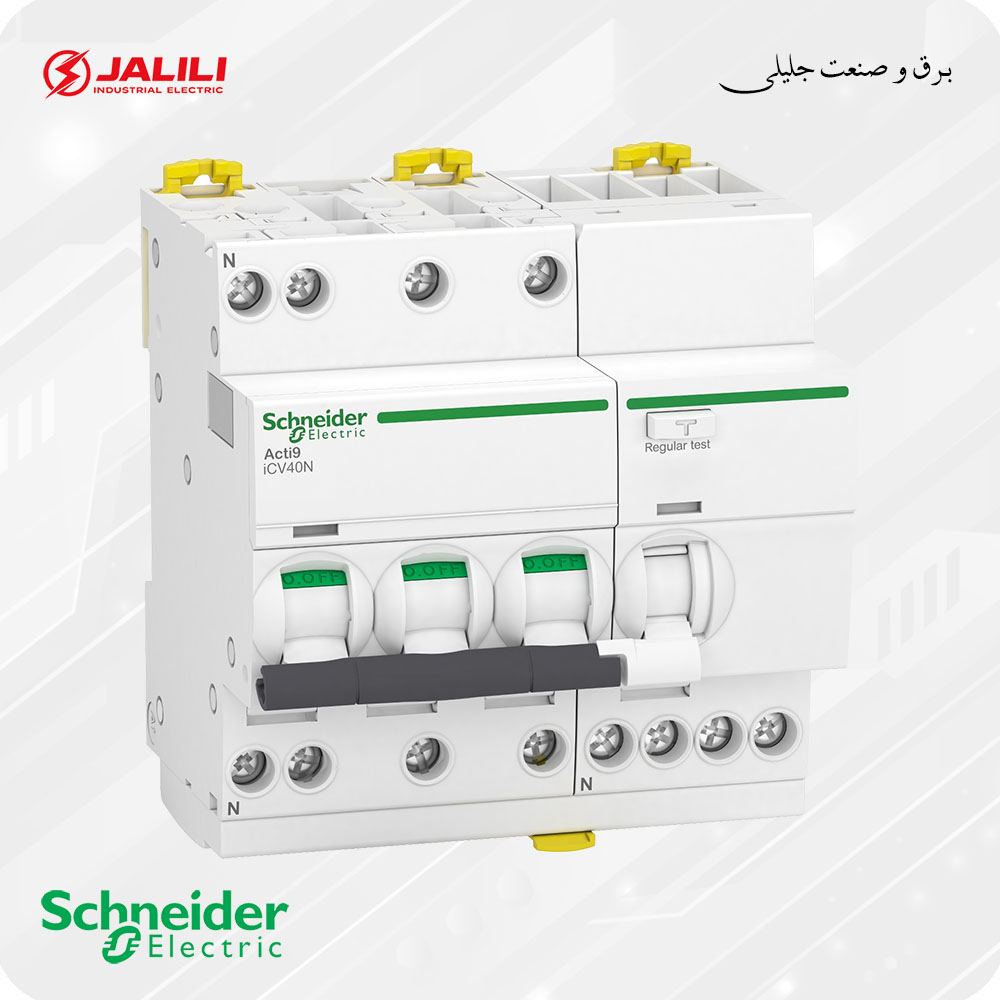

محافظ جان ترکیبی RCBO اشنایدر

محافظ جان ترکیبی اشنایدر یا محافظ جان RCBO اشنایدر دو وظیفه حفاظتی را در یک تجهیز ترکیب می‌کند: حفاظت در برابر جریان نشتی و حفاظت در برابر اضافه بار و اتصال کوتاه. این ساختار از نظر تابلو‌ سازی مزیت مهمی دارد، زیرا عملکرد RCCB و کلید اضافه جریان در یک تجهیز جمع می‌شود و برای هر مدار می‌توان حفاظت مستقل تری ایجاد کرد. RCBO اشنایدر در مدار های تک فاز، تابلو های توزیع، مدار های پریز، تجهیزات حساس و برخی کاربرد های صنعتی که تفکیک مدار ها اهمیت دارد، کاربرد گسترده‌ای دارد.

تفاوت محافظ جان RCCB و RCBO اشنایدر

تفاوت اصلی محافظ جان RCCB اشنایدر و محافظ جان RCBO اشنایدر در دامنه حفاظت آن هاست. RCCB جریان نشتی را پایش می‌کند و برای حفاظت اضافه بار و اتصال کوتاه به یک تجهیز حفاظتی مجزا نیاز دارد؛ اما RCBO حفاظت نشتی جریان، اضافه بار و اتصال کوتاه را در یک کلید ترکیب می‌کند. به همین دلیل RCCB معمولاً در کنار کلید مینیاتوری استفاده می‌شود، در حالی که RCBO می‌تواند حفاظت یک مدار را به‌صورت مستقل انجام دهد.

جریان نامی و حساسیت محافظ جان

دو پارامتر مهم در انتخاب کلید محافظ جان اشنایدر، جریان نامی و جریان نشتی قابل تشخیص هستند. جریان نامی با آمپراژ مدار و تجهیزات حفاظتی بالا دست هماهنگ می‌شود، در حالی که حساسیت نشتی با مقدار جریان تفاضلی لازم برای عملکرد کلید مشخص می‌شود.

مزایای خرید کلید محافظ جان اشنایدر از برق و صنعت جلیلی

در زمان خرید، انتخاب تأمین کننده تخصصی اهمیت زیادی دارد؛ زیرا تنوع مدل های محافظ جان اشنایدر الکتریک از نظر تعداد پل، جریان نامی، حساسیت، تیپ عملکرد و ظرفیت قطع باعث می‌شود انتخاب صرفاً بر اساس عنوان «محافظ جان» کافی نباشد. نمایندگی محافظ جان اشنایدر باید بتواند مشخصات فنی مدل موردنظر را با نیاز مدار تطبیق دهد.

خرید کلید محافظ جان اشنایدر از برق و صنعت جلیلی این امکان را فراهم می‌کند که محصول بر اساس مشخصات واقعی شبکه و کاربرد موردنظر انتخاب شود. تنوع مدل های RCCB و RCBO اشنایدر و دسترسی به اطلاعات فنی محصول از مزایای خرید از برق و صنعت جلیلی است.
