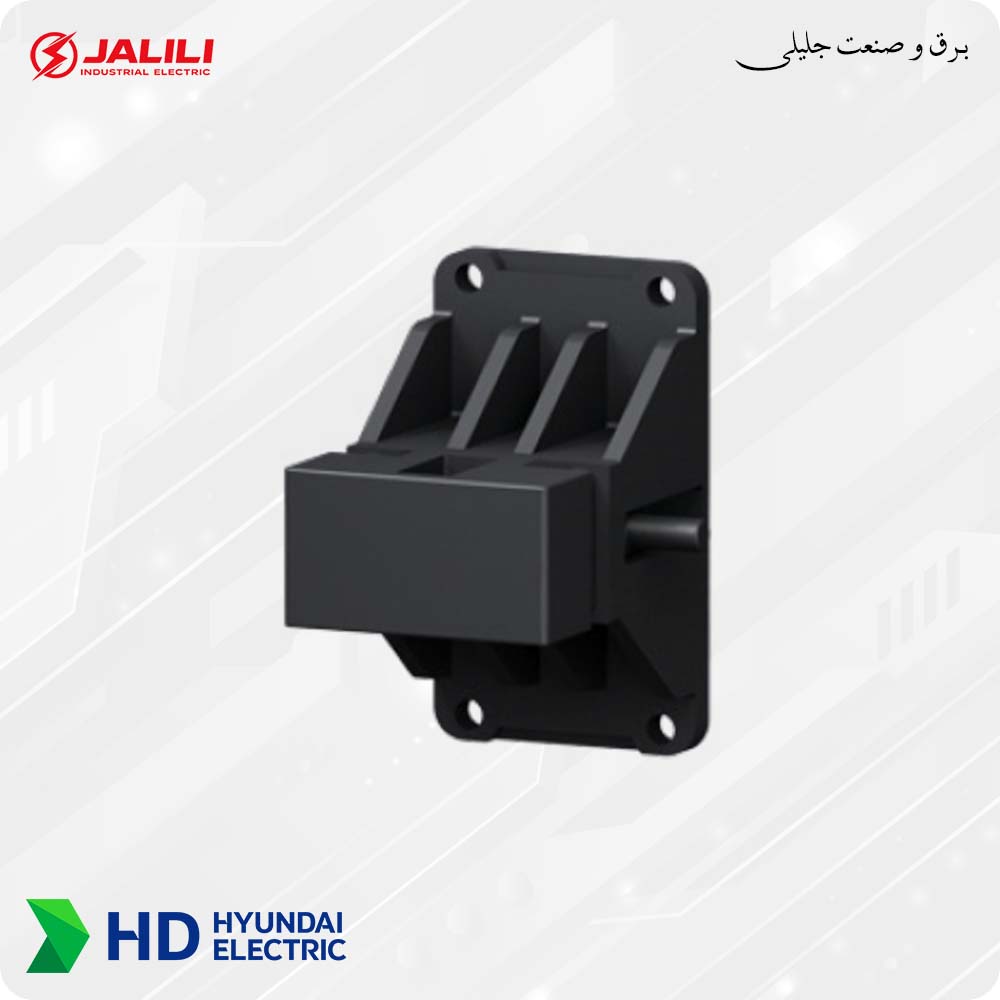

اینترلاک مکانیکی کنتاکتور هیوندای

اینترلاک مکانیکی کنتاکتور هیوندای یکی از متعلقات مهم کنتاکتور های سری HGC است که برای جلوگیری از وصل هم زمان دو کنتاکتور و ایجاد قفل مکانیکی بین آنها مورد استفاده قرار می‌گیرد. این تجهیز به خصوص در مدار های چپ گرد و راست گرد موتور، مدار های Forward/Reverse، تابلو های کنترل موتور و سیستم های تغییر مسیر حرکت اهمیت زیادی دارد.

در مدار هایی که دو کنتاکتور وظیفه اجرای دو فرمان متضاد را بر عهده دارند، مانند تغییر جهت چرخش موتور سه فاز، وصل هم زمان هر دو کنتاکتور می‌تواند باعث ایجاد اتصال کوتاه بین فاز ها شود. استفاده از Mechanical Interlock هیوندای یک لایه حفاظت مکانیکی ایجاد می‌کند تا عملکرد دو کنتاکتور به صورت متقابل کنترل شود.

هیوندای این تجهیز را با عنوان Mechanical Interlock Unit در خانواده متعلقات کنتاکتور های HGC معرفی کرده است و برای فریم های مختلف کنتاکتور، مدل های متفاوتی مانند HGC IU40، HGC IU100، HGC IU265 و HGC IU800 ارائه می‌کند.

اینترلاک مکانیکی کنتاکتور هیوندای چیست؟

اینترلاک مکانیکی هیوندای با نصب بین دو کنتاکتور، اجازه نمی دهد مکانیزم دو کنتاکتور به صورت هم زمان در وضعیت وصل قرار گیرد.

وظیفه اینترلاک مکانیکی هیوندای

وظیفه اصلی اینترلاک مکانیکی کنتاکتور هیوندای ایجاد یک ارتباط مکانیکی مطمئن بین دو کنتاکتور است. زمانی که یکی از کنتاکتور ها در وضعیت وصل قرار دارد، مکانیزم اینترلاک مانع عملکرد کنتاکتور مقابل می‌شود. این عملکرد باعث می‌شود علاوه بر منطق الکتریکی مدار فرمان، یک مانع فیزیکی نیز در برابر وصل هم زمان دو کنتاکتور وجود داشته باشد.

کاربرد اینترلاک مکانیکی کنتاکتور هیوندای

اینترلاک مکانیکی در بسیاری از مدار های صنعتی که دو کنتاکتور نباید هم زمان فعال شوند کاربرد دارد.

مدار چپ گرد و راست گرد موتور

مهم ترین کاربرد Mechanical Interlock هیوندای در مدار های Reverse/Forward موتور های سه فاز است.

در این مدار ها برای تغییر جهت چرخش موتور، ترتیب فاز های ورودی موتور تغییر می‌کند. معمولاً دو کنتاکتور در مدار قدرت نصب می‌شوند و هر کدام یک وضعیت چرخش را کنترل می‌کند. اگر هر دو کنتاکتور هم زمان وصل شوند، مسیر های قدرت می‌توانند باعث اتصال کوتاه فاز به فاز شوند. استفاده از اینترلاک مکانیکی بین دو کنتاکتور، احتمال چنین وضعیتی را از نظر مکانیکی محدود می‌کند.

مدار های Forward / Reverse

در ماشین‌آلات صنعتی، جرثقیل ها، نوار نقاله ها، بالابر ها، دستگاه های بسته بندی و تجهیزات حرکتی، تغییر جهت موتور یک کاربرد متداول است. در این تجهیزات معمولاً دو فرمان متضاد وجود دارد: Forward و Reverse که اینترلاک مکانیکی بین دو کنتاکتور باعث می‌شود فعال بودن یک مسیر، مانع درگیر شدن مکانیکی مسیر مخالف شود.

تابلو های کنترل موتور

در تابلو های برق صنعتی که از دو کنتاکتور برای کنترل یک موتور یا عملگر استفاده می‌شود، اینترلاک مکانیکی می‌تواند بخشی از ساختار ایمنی مدار قدرت باشد. این موضوع به خصوص در تابلو های MCC، تابلو های کنترل موتور و تابلو های ماشین‌آلات صنعتی اهمیت دارد.

مدل های اینترلاک مکانیکی کنتاکتور هیوندای HGC IU

هیوندای برای کنتاکتور های سری HGC، اینترلاک مکانیکی را در مدل های مختلف ارائه کرده است.

این تقسیم بندی اهمیت انتخاب مدل متناسب با فریم کنتاکتور را نشان می‌دهد. بنابراین هنگام خرید اینترلاک مکانیکی کنتاکتور هیوندای باید مدل کنتاکتور HGC به‌طور دقیق بررسی شود.

اینترلاک مکانیکی و اینترلاک الکتریکی چه تفاوتی دارند؟

در مدار های چپ گرد و راست گرد، دو روش اصلی برای جلوگیری از وصل هم زمان کنتاکتور ها وجود دارد.

اینترلاک الکتریکی

در این روش از کنتاکت‌های کمکی NC استفاده می‌شود. کنتاکت NC کنتاکتور Forward در مسیر بوبین کنتاکتور Reverse قرار می‌گیرد. بنابراین زمانی که کنتاکتور Forward فعال است، مسیر فرمان کنتاکتور Reverse قطع می‌شود.

اینترلاک مکانیکی

در این روش، دو کنتاکتور از نظر فیزیکی توسط یک مکانیزم مکانیکی به یکدیگر مرتبط می‌شوند. در نتیجه حتی اگر به هر دلیل فرمان الکتریکی اشتباه صادر شود، مکانیزم اینترلاک از درگیر شدن هم زمان دو کنتاکتور جلوگیری می‌کند.

چرا استفاده از هر دو نوع اینترلاک مهم است؟

در طراحی حرفه‌ای تابلو برق، استفاده هم زمان از اینترلاک الکتریکی و مکانیکی سطح اطمینان سیستم را افزایش می‌دهد. اینترلاک الکتریکی منطق مدار فرمان را کنترل می‌کند و اینترلاک مکانیکی یک مانع فیزیکی برای عملکرد هم‌زمان دو کنتاکتور ایجاد می‌کند. به همین دلیل در مدار های معکوس کننده موتور، ترکیب این دو روش راهکاری متداول برای افزایش ایمنی و قابلیت اطمینان است.

نکات فنی مهم در نصب اینترلاک مکانیکی هیوندای

بر اساس دستورالعمل فنی هیوندای، اینترلاک مکانیکی نباید به‌صورت عمودی نصب شود. همچنین برای عملکرد پایدار، اتصال اینترلاک در مدار فرمان از طریق کنتاکت های NC توصیه شده است.

در کنتاکتور های بزرگ تر سری HGC یعنی HGC115 تا HGC800، در صورت وجود کنتاکت کمکی جانبی، لازم است پیش از نصب اینترلاک مکانیکی، کنتاکت کمکی جانبی بین دو کنتاکتور باز شود.

همچنین هیوندای هشدار می‌دهد که اعمال نیروی بیش از حد برای وصل هم زمان می‌تواند باعث آسیب به مکانیزم شود. بنابراین نصب و بهره‌برداری باید مطابق دستورالعمل تجهیز انجام شود.

مزایای استفاده از اینترلاک مکانیکی هیوندای

استفاده از اینترلاک مکانیکی کنتاکتور هیوندای در مدار های مناسب، مزایای مهمی دارد:

1. جلوگیری مکانیکی از وصل هم زمان دو کنتاکتور
2. مناسب برای مدار های چپ گرد و راست گرد
3. افزایش قابلیت اطمینان مدار کنترل موتور
4. ایجاد لایه حفاظتی مکمل در کنار اینترلاک الکتریکی
5. طراحی متناسب با کنتاکتور های سری HGC
6. نصب به صورت مستقیم بین کنتاکتور های سازگار
7. مناسب برای تابلو های برق صنعتی
8. مناسب برای ماشین‌آلات و سیستم های کنترل موتور
9. عرضه در مدل های متناسب با فریم های مختلف HGC
10. کاهش ریسک ناشی از خطا در فرمان الکتریکی

خرید اینترلاک مکانیکی کنتاکتور هیوندای از برق و صنعت جلیلی

اگر به دنبال خرید اینترلاک مکانیکی کنتاکتور هیوندای هستید، انتخاب مدل صحیح اهمیت زیادی دارد. برق و صنعت جلیلی، نماینده رسمی هیوندای الکتریک در لاله‌زار تهران، تأمین‌کننده تخصصی تجهیزات برق صنعتی و متعلقات کنتاکتور های هیوندای است. خرید اینترلاک مکانیکی هیوندای از برق و صنعت جلیلی می‌تواند این مزایا را برای شما داشته باشد:

• تأمین محصولات هیوندای الکتریک
• امکان انتخاب اینترلاک متناسب با مدل کنتاکتور
• مشاوره تخصصی در زمینه تجهیزات برق صنعتی
• بررسی سازگاری HGC IU با کنتاکتور مورد استفاده
• مناسب برای تابلو سازان و مجریان پروژه های صنعتی
• مناسب برای مدار های Forward/Reverse
• امکان تأمین متعلقات مرتبط کنتاکتور هیوندای
• کاهش ریسک خرید مدل اشتباه
• ارائه راهنمایی فنی برای انتخاب محصول
• دسترسی به بازار تخصصی تجهیزات برق صنعتی در لاله‌زار تهران

برای انتخاب دقیق اینترلاک مکانیکی، کافی است مدل کنتاکتور هیوندای HGC را هنگام سفارش اعلام کنید تا مدل مناسب اینترلاک بر اساس فریم کنتاکتور مشخص شود.
