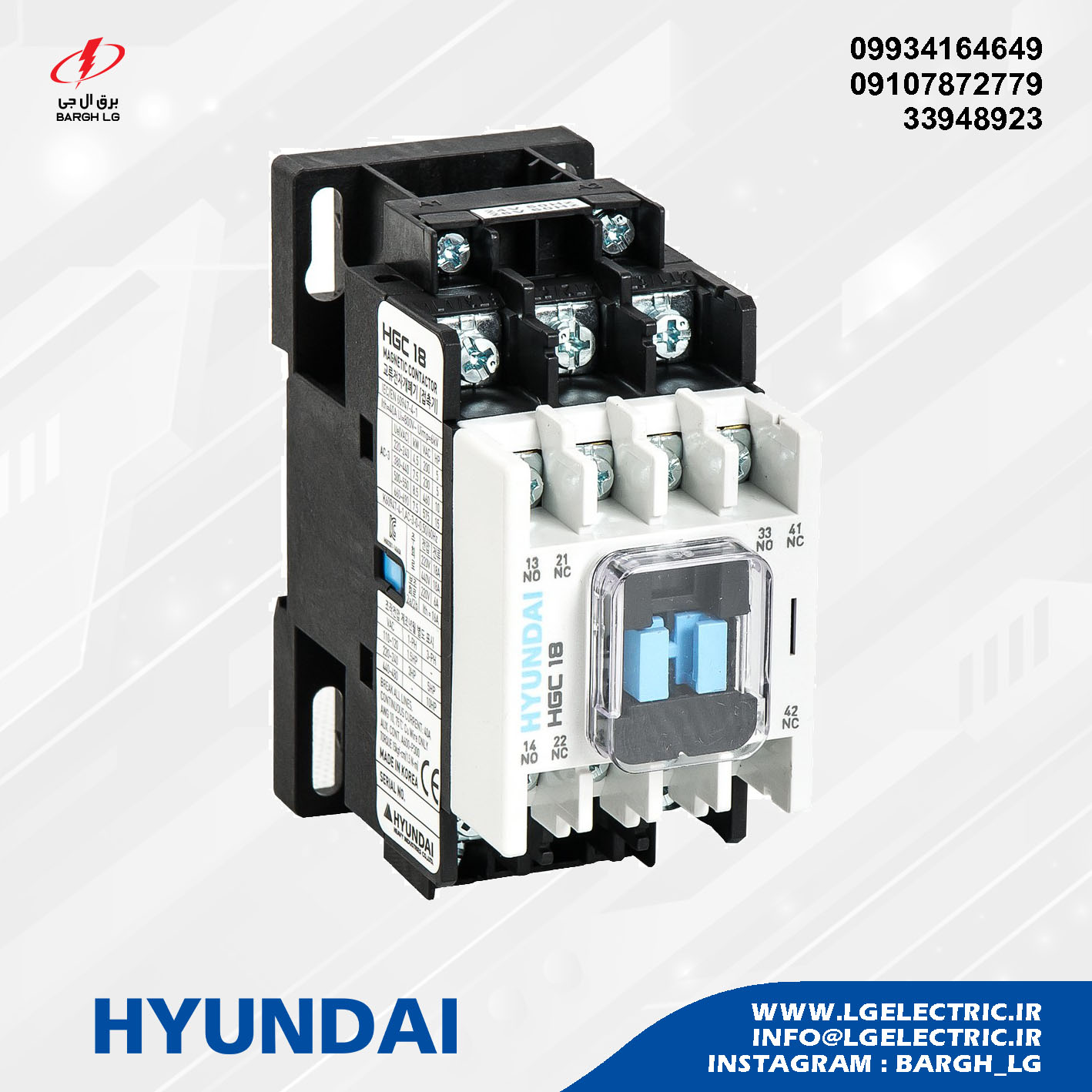

کنتاکتور 18 آمپر، 7.5 کیلووات هیوندای الکتریک مدل HGC18

کنتاکتور 18 آمپر، 7.5 کیلووات هیوندای الکتریک مدل HGC9

کنتاکتور هیوندای الکتریک سری HGC یکی از تجهیزات پرکاربرد در تابلو های برق صنعتی، مدار های فرمان و سیستم های کنترل موتور است که برای قطع و وصل بار های الکتریکی به صورت الکترومغناطیسی طراحی شده است. این سری از کنتاکتور ها در رنج های مختلف جریان تولید می‌شود و به دلیل طراحی ماژولار، قابلیت نصب تجهیزات جانبی مانند کنتاکت کمکی، تایمر، اینترلاک مکانیکی و رله اضافه بار را دارد. سری HGC برای کاربرد هایی مانند راه‌اندازی و کنترل موتور های سه فاز، پمپ ها، فن ها، کمپرسور ها، نوار نقاله ها و سایر بار های صنعتی مورد استفاده قرار می‌گیرد و در انتخاب آن باید پارامتر هایی مانند جریان کاری، توان موتور، ولتاژ شبکه، رده کاری و ولتاژ بوبین مورد توجه قرار گیرد. طراحی این خانواده مطابق الزامات استاندارد IEC 60947-4-1 انجام شده و امکان استفاده از آن در طیف گسترده‌ای از سیستم های کنترل صنعتی وجود دارد.

مزایای کنتاکتور هیوندای HGC

یکی از مهم ترین مزایای کنتاکتور هیوندای HGC، تنوع رنج جریان و توان است که امکان انتخاب کنتاکتور متناسب با مشخصات بار را فراهم می‌کند. طراحی این سری به شکلی است که نصب تجهیزات جانبی و کنتاکت های کمکی با سهولت انجام می‌شود و همین ویژگی در ساخت مدار های خودنگهدار، فرمان، اینترلاک و سیگنال دهی اهمیت زیادی دارد. قابلیت نصب روی ریل در برخی مدل های HGC با آمپراژ پایین تر نیز باعث ساده تر شدن مونتاژ در تابلو برق می‌شود. از طرف دیگر، وجود مدل هایی با بوبین AC و DC و در برخی رنج ها بوبین با قابلیت کاربرد AC/DC، انعطاف پذیری مناسبی برای طراحی مدار فرمان ایجاد می‌کند.

بررسی کنتاکتور هیوندای و مشخصات فنی

کنتاکتور های هیوندای سری HGC از نظر فنی در رنج گسترده‌ای عرضه می‌شوند و در مدل های استاندارد، جریان نامی از حدود ۹ آمپر تا ۸۰۰ آمپر را پوشش می‌دهند. بسته به مدل، کنتاکت اصلی و کمکی با آرایش هایی مانند NO و NC ارائه می‌شود و بوبین نیز می‌تواند با ولتاژ های مختلف AC یا DC انتخاب شود؛ بنابراین هنگام خرید کنتاکتور هیوندای، صرفاً توجه به عدد آمپر کافی نیست و باید پارامتر هایی مانند AC-3، توان موتور، U_e، U_i، نوع و ولتاژ بوبین، تعداد کنتاکت های کمکی و شرایط نصب بررسی شود.

کاربرد کنتاکتور هیوندای HGC در برق صنعتی

کنتاکتور هیوندای HGC در مدار های راه‌اندازی موتور های سه فاز، تابلو های MCC، تابلو های کنترل و اتوماسیون صنعتی، سیستم های تهویه، پمپ های آب، کمپرسور ها، فن های صنعتی و خطوط تولید کاربرد دارد. در یک مدار متداول راه‌اندازی موتور، کنتاکتور وظیفه وصل و قطع مدار قدرت را بر عهده دارد و رله اضافه بار حرارتی در کنار آن برای حفاظت موتور در برابر اضافه بار مورد استفاده قرار می‌گیرد. در مدار فرمان نیز کنتاکت کمکی کنتاکتور می‌تواند برای خودنگهداری، interlock یا ارسال فیدبک وضعیت به PLC استفاده شود. برای کاربرد های معکوس کننده نیز می‌توان با استفاده از دو کنتاکتور و اینترلاک مناسب، مدار چپ گرد و راست گرد موتور را طراحی کرد؛ البته انتخاب کنتاکتور باید با توجه به جریان موتور، نوع بار، تعداد دفعات قطع و وصل و شرایط کاری انجام شود.

تفاوت AC-1 و AC-3 در انتخاب کنتاکتور هیوندای

یکی از نکات تخصصی و مهم در انتخاب کنتاکتور، تشخیص رده کاری بار است. AC-1 عمدتاً برای بار های غیرالقایی یا با خاصیت القایی پایین، مانند برخی بار های مقاومتی، استفاده می‌شود؛ در حالی که AC-3 برای قطع و وصل موتور های قفس سنجابی در شرایط بهره‌برداری معمول کاربرد دارد. به همین دلیل ممکن است یک کنتاکتور از نظر جریان حرارتی I_th توان عبور جریان بالاتری داشته باشد، اما برای یک موتور مشخص باید ظرفیت AC-3 آن بررسی شود. انتخاب کنتاکتور صرفاً بر اساس جریان AC-1 می‌تواند در کاربرد موتوری انتخاب مناسبی نباشد و باعث کاهش عمر الکتریکی کنتاکت ها شود.

خرید کنتاکتور هیوندای از برق و صنعت جلیلی

برای خرید کنتاکتور هیوندای سری HGC، برق و صنعت جلیلی می‌تواند گزینه‌ای مناسب برای تأمین تجهیزات برق صنعتی باشد. هنگام خرید کنتاکتور، انتخاب مدل صحیح بر اساس آمپراژ، توان موتور، رده کاری AC-3، ولتاژ بوبین و تعداد کنتاکت های کمکی اهمیت زیادی دارد؛ به همین دلیل بهتر است پیش از ثبت سفارش، مشخصات فنی موتور یا بار و شرایط مدار فرمان بررسی شود تا کنتاکتور متناسب با پروژه انتخاب شود. برق و صنعت جلیلی با تمرکز بر تجهیزات برق صنعتی، امکان بررسی مدل مناسب کنتاکتور هیوندای و تهیه تجهیز متناسب با نیاز تابلو برق و سیستم کنترل را فراهم می‌کند.

۱. کنتاکتور هیوندای HGC برای چه کاربردی استفاده می‌شود؟

کنتاکتور هیوندای HGC برای قطع و وصل مدار های قدرت و کنترل بار های الکتریکی، به ویژه موتور های سه‌فاز، استفاده می‌شود. این کنتاکتور در تابلو های برق صنعتی، مدار های فرمان، پمپ ها، فن ها، کمپرسور ها، نوار نقاله ها و تجهیزات اتوماسیون کاربرد دارد.

۲. کنتاکتور HGC هیوندای در چه رنج جریانی تولید می‌شود؟

خانواده HGC در رنج بسیار متنوعی تولید می‌شود و مدل های استاندارد آن از آمپراژ های پایین تا رنج های سنگین صنعتی را پوشش می‌دهند. در کاتالوگ این خانواده، مدل های پایه از HGC9 شروع شده و مدل هایی تا HGC800 نیز وجود دارند؛ بنابراین انتخاب مدل باید بر اساس جریان و رده کاری واقعی بار انجام شود.

۳. آیا کنتاکتور هیوندای HGC برای موتور سه فاز مناسب است؟

بله. بسیاری از مدل های HGC برای راه‌اندازی و کنترل موتور های سه‌فاز در رده کاری AC-3 طراحی شده‌اند. برای انتخاب دقیق باید جریان موتور، توان، ولتاژ شبکه و ظرفیت AC-3 کنتاکتور بررسی شود.

۴. تفاوت کنتاکتور هیوندای HGC با رله حرارتی چیست؟

کنتاکتور وظیفه قطع و وصل مدار قدرت را بر عهده دارد، اما رله حرارتی برای حفاظت موتور در برابر اضافه بار استفاده می‌شود. این دو تجهیز معمولاً در مدار راه‌اندازی موتور در کنار یکدیگر قرار می‌گیرند و استفاده از کنتاکتور به تنهایی جایگزین حفاظت اضافه بار موتور نیست.

۵. چگونه آمپر مناسب کنتاکتور هیوندای را انتخاب کنیم؟

برای بار موتوری، ابتدا جریان نامی موتور را مشخص کنید و سپس ظرفیت کنتاکتور در رده AC-3 و ولتاژ کاری پروژه را بررسی کنید. انتخاب کنتاکتور باید با توجه به جریان واقعی موتور، شرایط راه‌اندازی، تعداد دفعات قطع و وصل و مشخصات بار انجام شود؛ بنابراین بزرگ تر بودن عدد آمپر کنتاکتور به‌تنهایی معیار کافی برای انتخاب نیست.

۶. ولتاژ بوبین کنتاکتور هیوندای HGC چگونه مشخص می‌شود؟

ولتاژ بوبین از روی کد فنی و مشخصات مدل کنتاکتور تعیین می‌شود و می‌تواند بسته به مدل از انواع ولتاژ های AC یا DC باشد. هنگام خرید باید ولتاژ بوبین دقیقاً با ولتاژ مدار فرمان مطابقت داشته باشد؛ زیرا انتخاب بوبین با ولتاژ نامناسب می‌تواند موجب عملکرد نادرست یا آسیب به بوبین شود.

۷. آیا کنتاکتور هیوندای HGC قابلیت نصب کنتاکت کمکی دارد؟

بله. یکی از قابلیت های کاربردی سری HGC امکان استفاده از بلوک های کنتاکت کمکی است. این کنتاکت ها برای مدار های خودنگهدار، اینترلاک، سیگنال دهی، کنترل و دریافت فیدبک وضعیت کنتاکتور در سیستم های صنعتی استفاده می‌شوند و بسته به مدل، آرایش های مختلف NO و NC قابل استفاده است.
