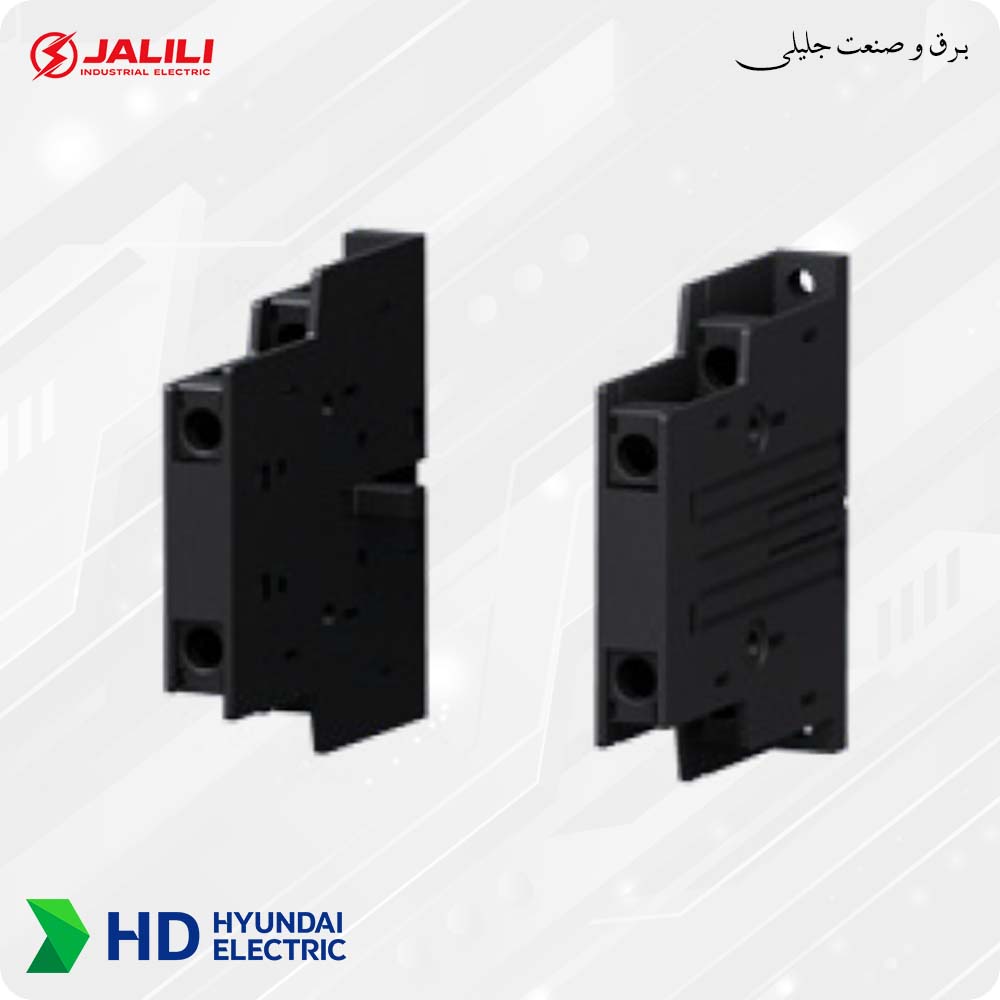

کنتاکت کمکی بغل خور کنتاکتور هیوندای

کنتاکت کمکی بغل خور کنتاکتور هیوندای یکی از تجهیزات جانبی کاربردی در مدار های فرمان و کنترل برق صنعتی است که برای افزایش تعداد کنتاکت های کمکی کنتاکتور سری HGC هیوندای و توسعه قابلیت های مدار فرمان مورد استفاده قرار می‌گیرد. این تجهیز با نصب در قسمت جانبی کنتاکتور، امکان ایجاد کنتاکت های NO و NC اضافی را فراهم می‌کند و در مدار هایی که نیاز به فرمان های کنترلی، سیگنال دهی، خود نگهدار، اینترلاک و مانیتورینگ وضعیت کنتاکتور دارند، نقش مهمی ایفا می‌کند. هیوندای الکتریک در خانواده کنتاکتور سری HGC، کنتاکت کمکی جانبی را به عنوان یکی از متعلقات اختصاصی کنتاکتور ارائه کرده است.

کنتاکت کمکی بغل خور هیوندای چیست؟

کنتاکتور وظیفه اصلی قطع و وصل مدار قدرت را بر عهده دارد، اما در بسیاری از تابلو های برق صنعتی، تنها قطع و وصل بار کافی نیست و سیستم کنترل نیاز دارد وضعیت کنتاکتور را تشخیص دهد یا از وضعیت آن برای اجرای فرمان های بعدی استفاده کند. در این شرایط، کنتاکت کمکی کنتاکتور وارد مدار می‌شود. کنتاکت های کمکی به صورت مکانیکی با عملکرد کنتاکتور مرتبط هستند و هنگام تغییر وضعیت کنتاکتور، وضعیت کنتاکت های NO و NC نیز تغییر می‌کند. به همین دلیل می‌توان از آنها برای ارسال سیگنال وضعیت، ایجاد مدار خود نگهدار، فرمان به رله ها، PLC و تجهیزات کنترلی و همچنین اجرای اینترلاک الکتریکی استفاده کرد.

مدل بغل خور یا Side Mounting به‌جای نصب در قسمت جلوی کنتاکتور، در قسمت جانبی آن قرار می‌گیرد و به همین دلیل در طراحی تابلو های برق و مدار هایی که محدودیت فضای روبه روی کنتاکتور دارند، انتخاب مناسبی محسوب می‌شود.

ویژگی های کنتاکت کمکی بغل خور کنتاکتور هیوندای

مهم ترین ویژگی‌های این محصول عبارت‌اند از:

• طراحی اختصاصی برای استفاده به عنوان کنتاکت کمکی جانبی کنتاکتور های هیوندای
• نصب در قسمت جانبی کنتاکتور
• افزایش تعداد کنتاکت های قابل استفاده در مدار فرمان
• امکان استفاده از کنتاکت های باز NO و بسته NC مطابق مدل انتخابی
• مناسب برای مدار های فرمان، کنترل و سیگنالینگ صنعتی
• قابلیت استفاده در مدار های خود نگهدار کنتاکتور
• مناسب برای مدار های اینترلاک الکتریکی
• قابل استفاده برای ارسال فیدبک وضعیت کنتاکتور به PLC یا سیستم کنترل
• طراحی هماهنگ با خانواده کنتاکتور های هیوندای
• مناسب برای تابلو های برق صنعتی، ماشین‌آلات و سیستم های کنترل موتور

کاربرد کنتاکت کمکی کنتاکتور هیوندای در برق صنعتی

کنتاکت کمکی بغل خور تنها یک قطعه جانبی ساده نیست؛ بلکه در بسیاری از مدارهای کنترل، وظیفه انتقال وضعیت و ایجاد منطق فرمان را بر عهده دارد.

مدار خود نگهدار کنتاکتور

یکی از رایج ترین کاربرد های کنتاکت NO، ایجاد مدار Self Holding یا خودنگهدار است. در مدار راه‌اندازی موتور، پس از فشردن شستی START، بوبین کنتاکتور تحریک می‌شود. سپس کنتاکت کمکی NO با بسته شدن، مسیر فرمان را حفظ می‌کند تا حتی پس از رها کردن شستی START نیز کنتاکتور در وضعیت وصل باقی بماند.

مدار فرمان موتور های سه‌فاز

در تابلو های کنترل موتور، کنتاکت کمکی برای دریافت و انتقال وضعیت کنتاکتور استفاده می‌شود. این قابلیت در مدار های راه‌اندازی مستقیم، مدار های چپ‌گرد و راست‌گرد و بسیاری از سیستم های کنترل موتور اهمیت دارد.

اینترلاک الکتریکی

در مدار های چپ گرد و راست گرد، جلوگیری از وصل هم زمان دو کنتاکتور اهمیت زیادی دارد. کنتاکت NC یک کنتاکتور می‌تواند در مسیر بوبین کنتاکتور مقابل قرار گیرد تا در صورت فعال بودن یکی از کنتاکتور ها، امکان فرمان به دیگری محدود شود.

البته برای ایمنی و اطمینان بیشتر، در مدار های معکوس کننده معمولاً علاوه بر اینترلاک الکتریکی، از اینترلاک مکانیکی نیز استفاده می‌شود. هیوندای نیز برای خانواده کنتاکتور های HGC، واحد اینترلاک مکانیکی اختصاصی ارائه کرده است.

ارسال فیدبک به PLC

در سیستم های اتوماسیون صنعتی، وضعیت واقعی کنتاکتور می‌تواند از طریق کنتاکت کمکی به ورودی دیجیتال PLC منتقل شود. به این ترتیب سیستم کنترل می‌تواند تشخیص دهد که کنتاکتور فرمان‌گرفته واقعاً در وضعیت موردنظر قرار گرفته است یا خیر.

مدار های هشدار و سیگنالینگ

از کنتاکت های NO و NC می‌توان برای کنترل چراغ های سیگنال، رله های واسط، آلارم ها و سایر تجهیزات مدار فرمان استفاده کرد. به عنوان مثال، می‌توان از یک کنتاکت برای اعلام وضعیت RUN و از کنتاکت دیگر برای ارسال سیگنال به سیستم کنترل استفاده کرد.

اهمیت انتخاب صحیح کنتاکت کمکی هیوندای

در انتخاب کنتاکت کمکی بغل خور کنتاکتور هیوندای تنها توجه به ظاهر قطعه کافی نیست. مهم ترین نکته، سازگاری دقیق کنتاکت کمکی با سری و فریم کنتاکتور است. خانواده کنتاکتور های هیوندای شامل فریم ها و مدل های مختلفی است و متعلقات جانبی آنها نیز متناسب با همین ساختار انتخاب می‌شوند.

بنابراین پیش از خرید باید موارد زیر بررسی شود:

• مدل دقیق کنتاکتور هیوندای
• فریم یا سایز کنتاکتور
• نوع کنتاکت مورد نیاز
• تعداد کنتاکت های NO
• تعداد کنتاکت های NC
• امکان نصب کنتاکت جانبی روی کنتاکتور
• سازگاری قطعه با سری کنتاکتور مورد استفاده

این موضوع به‌خصوص در پروژه های صنعتی اهمیت دارد؛ زیرا استفاده از کنتاکت کمکی نامتناسب می‌تواند باعث نصب نامناسب، عدم عملکرد صحیح مدار فرمان یا ایجاد مشکل در فضای تابلو شود.

کنتاکت NO و NC در کنتاکت کمکی چیست؟

NO یا Normally Open به کنتاکت نرمال باز گفته می‌شود. این کنتاکت در حالت عادی باز است و با تغییر وضعیت مکانیزم کنتاکتور بسته می‌شود. از این کنتاکت معمولاً برای خودنگهداری، ارسال سیگنال وصل بودن کنتاکتور و ایجاد فرمان‌های کنترلی استفاده می‌شود.

NC یا Normally Closed به کنتاکت نرمال بسته گفته می‌شود. این کنتاکت در حالت عادی بسته است و با تغییر وضعیت کنتاکتور باز می‌شود. از NC در مدارهای اینترلاک، قطع فرمان، هشدار و برخی مدارهای ایمنی و کنترلی استفاده می‌شود.

به همین دلیل، انتخاب ترکیب مناسب NO و NC باید بر اساس نقشه مدار فرمان انجام شود.

خرید کنتاکت کمکی بغل خور کنتاکتور هیوندای از برق و صنعت جلیلی

برق و صنعت جلیلی به عنوان نماینده رسمی هیوندای الکتریک در لاله‌زار تهران، مرجع تخصصی تأمین تجهیزات برق صنعتی هیوندای است. خرید کنتاکت کمکی بغل خور کنتاکتور هیوندای از برق و صنعت جلیلی این مزایا را برای مشتری فراهم می‌کند:

• تأمین محصول از مجموعه تخصصی تجهیزات برق صنعتی
• امکان انتخاب کنتاکت کمکی متناسب با مدل کنتاکتور
• مشاوره تخصصی برای انتخاب صحیح قطعه
• دسترسی به تجهیزات و متعلقات کنتاکتور های هیوندای
• مناسب برای خرید پروژه‌ای و صنعتی
• امکان بررسی مدل و مشخصات فنی پیش از خرید
• کاهش ریسک انتخاب قطعه ناسازگار
• پشتیبانی تخصصی در زمینه تجهیزات برق صنعتی
• خرید از مجموعه فعال در بازار تخصصی برق صنعتی لاله‌زار تهران
• ارائه راهنمایی برای انتخاب تجهیزات متناسب با مدار فرمان و کاربرد صنعتی

برای خرید کنتاکت کمکی بغل خور هیوندای، بهتر است مدل دقیق کنتاکتور یا کد فنی آن در زمان سفارش اعلام شود تا سازگاری قطعه با کنتاکتور بررسی شود.
