رله شنت کلید هوایی ABB

برق و صنعت جلیلی نمایندگی رسمی ABB در ایران بوده و آماده ارائه خدمات مشاوره و فروش شنت کلید هوایی ABB می باشد.  رله شنت کلید هوایی ABB (Shunt Trip Coil) یکی از تجهیزات کنترلی و حفاظتی مهم در سیستم های توزیع برق صنعتی است که به منظور قطع و وصل از راه دور کلید هوایی (Air Circuit Breaker - ACB) مورد استفاده قرار می‌گیرد. این رله با دریافت یک سیگنال الکتریکی، مکانیزم قطع یا وصل کلید را فعال کرده و فرمان دهی الکتریکی به کلید هوایی را فراهم می‌کند. استفاده از رله شنت در کنار کلید های هوایی ABB، امکان کنترل سریع، ایمن و هوشمند مدار های قدرت را فراهم می‌کند.

استفاده از شنت کلید هوایی ABB در تأسیسات صنعتی، مراکز تجاری، ساختمان های بزرگ، پست های توزیع و خطوط تولید، نقش مؤثری در افزایش انعطاف پذیری سیستم کنترل و مدیریت ایمن انرژی الکتریکی دارد.

در کلید های هوایی ABB، تجهیزات جانبی الکتریکی متناسب با مدل و سری کلید انتخاب می‌شوند. به همین دلیل، هنگام خرید رله شنت کلید هوایی ABB باید علاوه بر عملکرد مورد نیاز و ولتاژ بوبین به مدل کلید نیز توجه کرد.

معرفی رله شنت کلید هوایی ABB

رله شنت در کلید های هوایی به تجهیزی گفته می‌شود که با اعمال ولتاژ مناسب به بوبین آن، فرمان الکتریکی مشخصی به مکانیزم کلید منتقل می‌شود. در کاربرد های متداول، دو عملکرد مهم در این حوزه وجود دارد: شنت قطع و شنت وصل. این دو تجهیز از نظر عملکرد، مدار فرمان و شرایط بهره‌برداری یکسان نیستند و باید بر اساس نیاز سیستم انتخاب شوند.

رله شنت قطع کلید هوایی ABB که معمولاً با عنوان شنت تریپ یا Shunt Trip شناخته می‌شود، برای صدور فرمان قطع الکتریکی به کلید استفاده می‌شود. با اعمال ولتاژ نامی به بوبین قطع، مکانیزم داخلی کلید تحریک شده و در صورت فراهم بودن شرایط عملکرد، کنتاکت های قدرت باز می‌شوند و جریان قطع میگردد. این عملکرد در سیستم های توقف اضطراری، قطع از راه دور، فرمان قطع ناشی از تجهیزات حفاظتی و سامانه های مدیریت انرژی کاربرد دارد. این تجهیز می‌تواند فرمان قطع را از یک شستی، رله واسط، سیستم اتوماسیون یا مدار حفاظتی دریافت کند. عملکرد آن باید با ولتاژ کنترلی و مشخصات الکتریکی تعریف شده برای بوبین هماهنگ باشد.

رله شنت وصل کلید هوایی ABB برای اجرای فرمان وصل الکتریکی به کار می‌رود. در این حالت، بوبین وصل با دریافت فرمان مناسب، مکانیزم وصل کلید را فعال می‌کند. اجرای فرمان وصل به وضعیت مکانیکی کلید، آماده بودن مکانیزم شارژ فنر و اینترلاک های الکتریکی و مکانیکی وابسته است. بنابراین، وجود شنت وصل به تنهایی به معنی امکان وصل کلید در هر شرایطی نیست. همچنین ممکن است مدار فرمان شامل کنتاکت های کمکی و شرایط کنترلی باشد که از اجرای فرمان وصل در وضعیت نامناسب جلوگیری می‌کنند.

تفاوت شنت قطع و شنت وصل کلید هوایی ABB

رله شنت وصل و رله شنت قطع کلید هوایی ABB از نظر ظاهری، کارایی و ابعادی یکی هستند و فقط محل نصب آن بر روی کلید هوایی ABB عملکرد آن را مشخص میکند. اگر قطعه در جایگاه شنت وصل نصب شود، با اعمال ولتاژ کلید وصل میگردد و اگر در جایگاه قطع نصب شود با اعمال ولتاژ کلید قطع میگردد.

کاربرد شنت کلید هوایی ABB در برق صنعتی

شنت کلید هوایی ABB در تابلو های اصلی توزیع برق، مراکز کنترل موتور، پست های برق فشار ضعیف و تأسیسات دارای بار های پر قدرت مورد استفاده قرار می‌گیرد. در چنین سامانه هایی، کنترل کلید اصلی از راه دور به اپراتور اجازه می‌دهد بدون مراجعه مستقیم به تابلو، فرمان قطع یا وصل را از اتاق کنترل، سیستم مدیریت ساختمان یا تجهیزات اتوماسیون صادر کند؛ البته اجرای این فرمان به طراحی مدار فرمان و امکانات مدل کلید وابسته است.

یکی از کاربرد های مهم رله شنت قطع کلید هوایی ABB، پیاده سازی مدار قطع اضطراری است. برای مثال، در یک کارخانه صنعتی می‌توان با طراحی مدار فرمان مناسب، سیگنال توقف اضطراری یا خروجی یک سیستم حفاظتی را به مدار قطع کلید متصل کرد تا در شرایط تعریف شده، کلید اصلی از مدار خارج شود. در این کاربرد، طراحی صحیح مدار، انتخاب ولتاژ مناسب بوبین و بررسی وضعیت عملکرد تجهیزات جانبی اهمیت زیادی دارد.

از دیگر کاربرد های این تجهیز می‌توان به یکپارچه سازی کلید هوایی با سیستم های PLC، سامانه‌های مانیتورینگ، کنترل مرکزی ساختمان و سیستم های مدیریت توان اشاره کرد. در این ساختار ها، سیگنال های فرمان از طریق مدار های واسط مناسب به تجهیزات جانبی کلید منتقل می‌شوند. لازم است میان فرمان کنترلی، عملکرد رله شنت و حفاظت اضافه جریان تمایز قائل شد؛ رله شنت به خودی‌خود جایگزین واحد حفاظتی الکترونیکی کلید یا رله های حفاظتی نیست، بلکه وظیفه آن اجرای فرمان قطع یا وصل متناسب با نوع تجهیز است.

• قطع و وصل از راه دور/اضطراری: شستی E-STOP، فرمان از PLC یا BMS
• ایمنی و آتش نشانی: قطع عمومی برق هنگام آلارم حریق، دود، سیلاب، گاز
• طرح های Load Shedding / قطع بار: رها سازی بارهای غیر حیاتی با سیگنال کنترلی
• اینترلاک فرآیندی: دمای بالای تابلو، فشار/سطح غیرمجاز، باز شدن درِ تابلو و…
• حفاظت خارجی: فرمان تریپ از رله های حفاظتی مستقل (کنترل فاز، ارت فالت، دیفرنشیال باس و…)

ویژگی ها و مزایای رله شنت کلید هوایی ABB

یکی از ویژگی های مهم رله شنت کلید هوایی ABB، امکان یکپارچه سازی عملکرد کلید قدرت با مدار فرمان و سیستم های کنترل صنعتی است. این قابلیت به طراح تابلو اجازه می‌دهد کنترل تجهیزات توزیع برق را در ساختار های اتوماسیون و مدیریت انرژی پیاده سازی کند.

قابلیت فرمان پذیری الکتریکی، امکان اجرای سناریو های قطع اضطراری و کاهش نیاز به حضور مستقیم اپراتور برای برخی عملیات کنترلی از دیگر مزایای استفاده از این تجهیزات است. در پروژه هایی که چندین تابلو یا فیدر قدرت از یک مرکز کنترل مدیریت می‌شوند، استفاده از تجهیزات جانبی مناسب می‌تواند بهره برداری و عیب یابی مدار فرمان را ساده تر کند.

رله شنت ABB به صورت کامل با کلید های هوایی این برند مانند سری Emax سازگار بوده و به راحتی در ساختار داخلی کلید نصب می‌شود. طراحی مهندسی این رله به گونه‌ای است که عملکردی پایدار، سریع و بدون خطا را در شرایط مختلف محیطی تضمین می‌کند. همچنین این رله ها دارای مصرف توان بهینه و طول عمر بالا هستند که باعث افزایش قابلیت اطمینان سیستم می‌شود.

• امکان قطع سریع و مطمئن کلید از راه دور
• افزایش ایمنی سیستم در شرایط اضطراری و خطا
• سازگاری کامل با کلید های هوایی ABB و نصب آسان
• عملکرد سریع با زمان پاسخ دهی بسیار پایین
• قابلیت استفاده در سیستم های اتوماسیون و کنترل پیشرفته
• کاهش نیاز به دخالت انسانی و افزایش سطح ایمنی اپراتور ها
• طول عمر بالا و عملکرد پایدار در شرایط محیطی صنعتی

مشخصات فنی شنت کلید هوایی ABB

مشخصات فنی شنت کلید هوایی ABB به مدل کلید و کد سفارش بستگی دارد. مهم ترین پارامتر فنی، ولتاژ نامی مدار فرمان است. بوبین های تجهیزات جانبی برای ولتاژ های مختلف AC یا DC طراحی شده باشند؛ بنابراین باید نوع جریان و مقدار ولتاژ با منبع تغذیه مدار فرمان تطبیق داده شود. اعمال ولتاژ نا مناسب می‌تواند موجب عملکرد نامطمئن، آسیب به بوبین یا اختلال در عملکرد تجهیز شود.

پارامتر مهم بعدی، سازگاری تجهیز با مدل کلید هوایی است. مدل کلید می‌توانند در انتخاب لوازم جانبی مؤثر باشند.

قیمت رله شنت کلید هوایی ABB

قیمت رله شنت کلید هوایی ABB به عوامل مختلفی مانند مدل کلید، ولتاژ نامی بوبین و موجودی کالا بستگی دارد. به همین دلیل، اعلام یک قیمت واحد بدون مشخص بودن مدل و مشخصات فنی قطعه نمی‌تواند مبنای مناسبی برای خرید صنعتی باشد.

برای استعلام دقیق قیمت، توصیه می‌شود مدل کامل کلید هوایی ABB و در صورت امکان کد قطعه جانبی یا تصویر پلاک آن در اختیار واحد فروش قرار گیرد. با بررسی این اطلاعات می‌توان سازگاری تجهیز، نوع فرمان مورد نیاز و ولتاژ مدار کنترل را مشخص کرد.

به دلیل متغییر بودن نرخ ارز، قیمت محصولات در سایت درج نمی شوند لذا خواهشمند است جهت اطلاع از قیمت عمده قطعات، مشاوره و خرید با فروشگاه تماس بگیرید.

کاتالوگ و دیتا شیت شنت کلید هوایی ABB

کاتالوگ و دیتا شیت شنت کلید هوایی ABB از مهم ترین مراجع برای انتخاب صحیح، نصب و بهره برداری از این تجهیز هستند. در این مستندات می‌توان اطلاعات مرتبط با خانواده کلید، تجهیزات جانبی قابل نصب، کد های سفارش، ولتاژ های کنترلی، نقشه های اتصال و شرایط استفاده را بررسی کرد. از آنجا که مشخصات لوازم جانبی ممکن است میان سری های مختلف کلید هوایی متفاوت باشد، مراجعه به مستندات همان مدل اهمیت ویژه‌ای دارد.

راهنمای انتخاب و خرید رله شنت کلید هوایی ABB

برای خرید شنت کلید هوایی ABB، ابتدا باید مدل و سری کلید هوایی، کد سفارش قطعه و ولتاژ نامی بوبین مشخص شود. این اطلاعات مبنای اصلی تطبیق محصول با کلید موجود در تابلو هستند و از انتخاب اشتباه میان تجهیزات ظاهراً مشابه جلوگیری می‌کنند.

مزایای خرید رله شنت کلید هوایی ABB از برق و صنعت جلیلی

دریافت مشاوره فنی پیش از خرید، بررسی کد سفارش و توجه به سازگاری تجهیزات جانبی، احتمال بروز خطا در تأمین قطعه را کاهش می‌دهد.

• تضمین اصالت کالا و ارائه محصولات کاملاً اورجینال ABB
• مشاوره تخصصی توسط کارشناسان مجرب در حوزه برق صنعتی
• قیمت رقابتی و مناسب پروژه های صنعتی
• ارسال سریع و مطمئن به سراسر کشور

نکات مهم نصب و سیم بندی شنت کلید هوایی ABB

نصب رله شنت کلید هوایی ABB باید توسط نیروی فنی واجد صلاحیت و مطابق دستورالعمل سازنده انجام شود. پیش از هرگونه عملیات نصب یا تعمیر، کلید و مدار های مرتبط باید بر اساس روش های ایمن کار روی تجهیزات برق ایزوله شوند و نبود ولتاژ با ابزار مناسب بررسی شود. رعایت الزامات قفل گذاری و برچسب گذاری و استفاده از تجهیزات حفاظت فردی از اقدامات مهم ایمنی هستند.

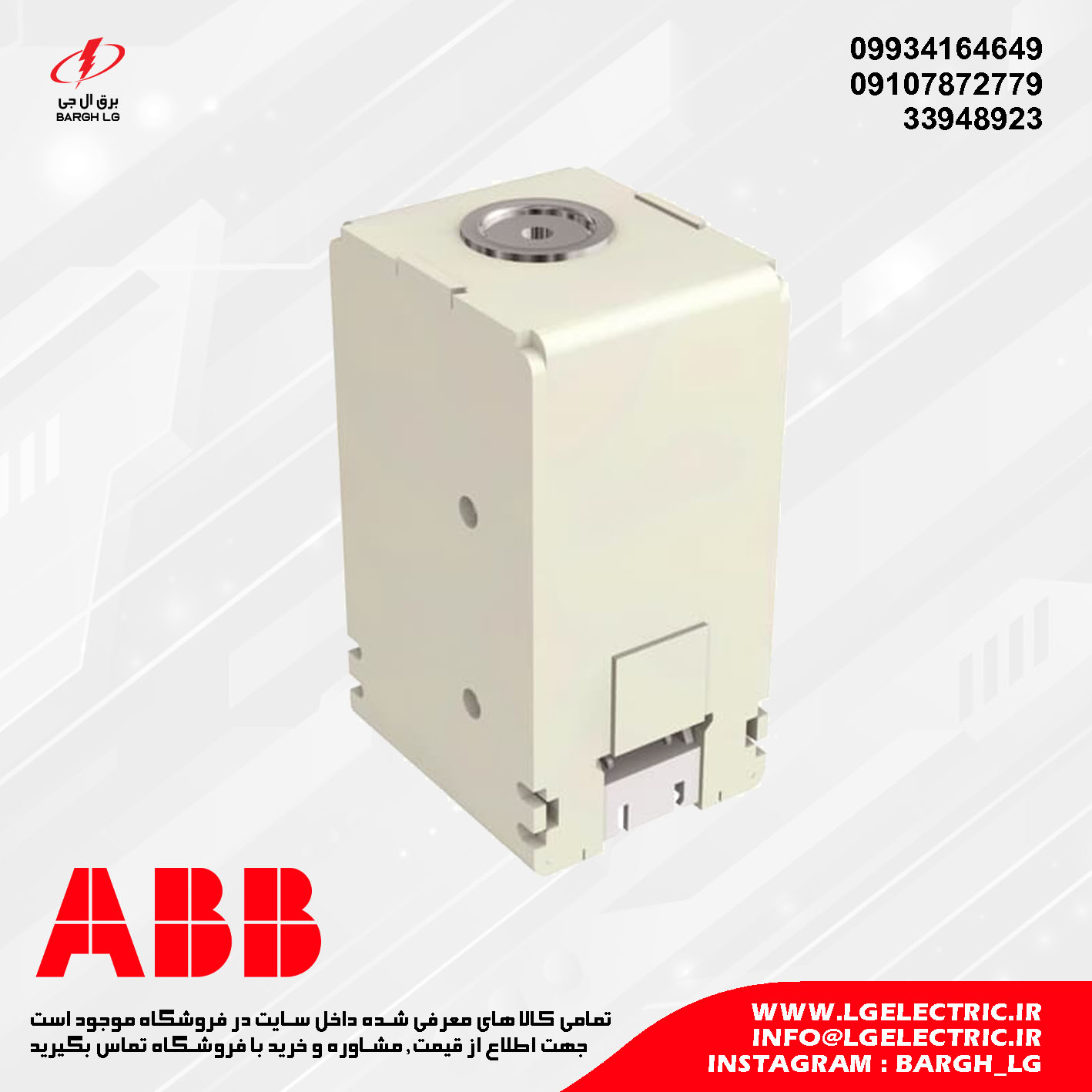

ABB ACB opening/closing release YO/YC

رله شنت - YO/YC

رله های قطع و وصل شدن کلید هوایی را قادر می سازد تا از راه دور کنترل شود. قطع همیشه امکان پذیر است، در حالی که وصل شدن فقط زمانی امکان پذیر است که فنر های بسته شدن مکانیزم کار بارگیری شده و کلید آماده وصل شدن باشد. رله با استفاده از حداقل زمان جریان ضربه ای 100 میلی ثانیه کار می کنند. علاوه بر این، آنها می توانند در سرویس دائمی کار کنند. در این حالت، اگر فرمان قطع با استفاده از قطع کن داده شود، می‌توان کلید را با خاموش کردن جریان باز و پس از گذشت حداقل 30 میلی‌ثانیه، با کنترل وصل شدن، بست. مکانیزم عملکرد قطع کننده مدار دارای عملکرد ضد پمپاژ است که ایمنی و قابلیت اطمینان را تضمین می کند.

قطع و وصل دوم - YO2/YC2

برای برخی از تاسیسات، افزونگی مکانیسم ها و مدار های عملکرد قطع کننده مدار، اغلب درخواست می‌شود. برای پاسخگویی به این نیاز ها، کلید های هوایی SACE Emax 2 را می توان به وصل کن دوبل و قطع کن دوبل مجهز کرد. مشخصات فنی نسخه افتتاحیه دوم مانند اولین نسخه افتتاحیه و بسته شدن است. برای مدارشکن های E2.2، E4.2 و E6.2 می توان از یک بسته شدن دوبل استفاده کرد. آزاد سازی باز دوم در جایگزینی برای رله آندر ولتاژ.

واحد تست آزاد سازی باز و بسته - واحد تست YO/YC

واحد تست باز و بسته شدن آزاد سازی کمک می‌کند تا اطمینان حاصل شود که نسخه‌های مختلف آزاد سازی به خوبی اجرا می‌شوند تا سطح بالایی از قابلیت اطمینان در کنترل باز شدن کلید تضمین شود. واحد تست تداوم آزاد سازی باز و بسته شدن را با ولتاژ کاری نامی بین 24 ولت و 250 ولت (AC و DC) تضمین می کند و همچنین عملکرد مدار الکترونیکی سیم پیچ باز و بسته را تأیید می کند. تداوم به صورت دوره ای با فاصله 30 ثانیه بین تست ها بررسی می شود.

 کد های تیپ قدیم SACE Emax مناسب کلید های نسل قدیم E1 تا E6
