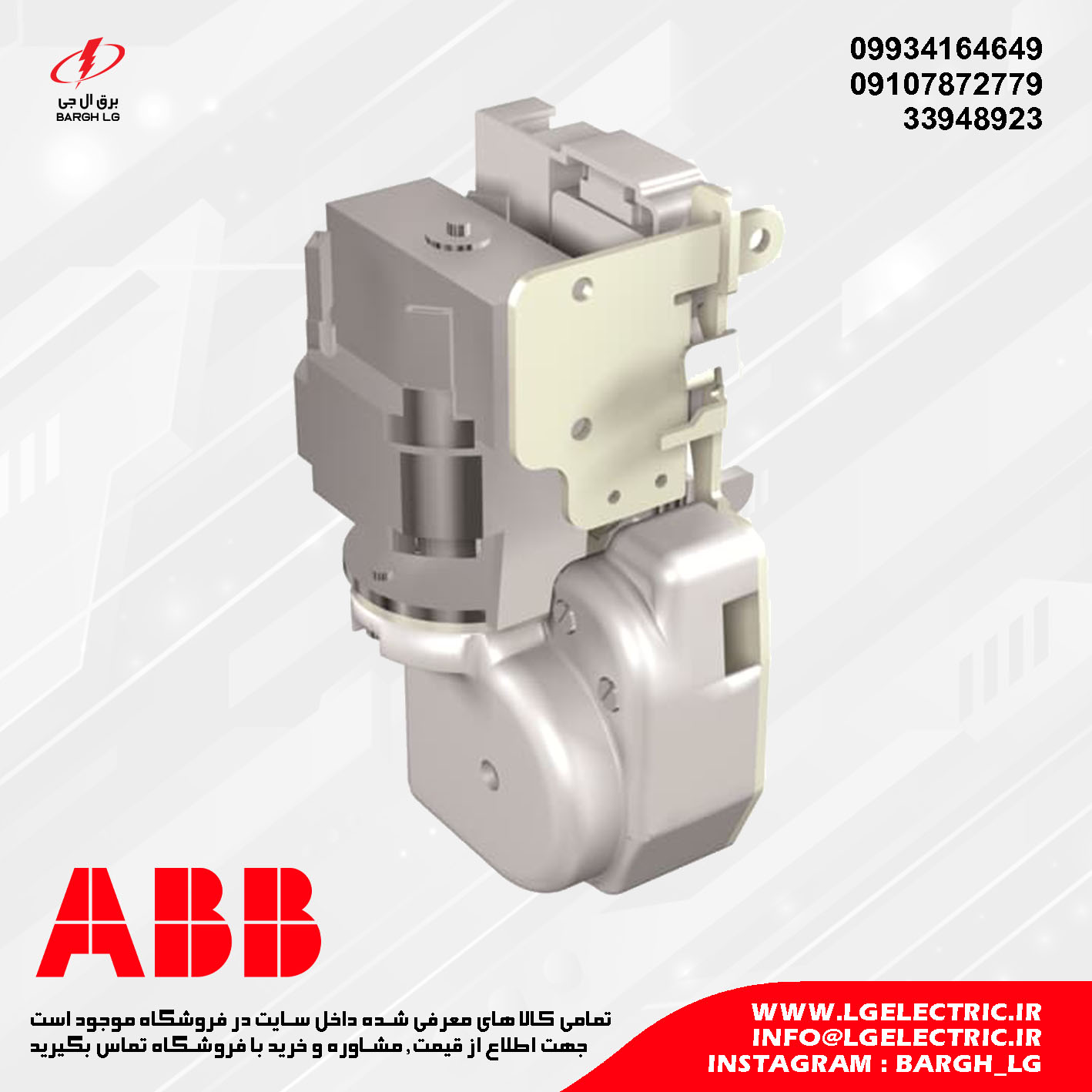

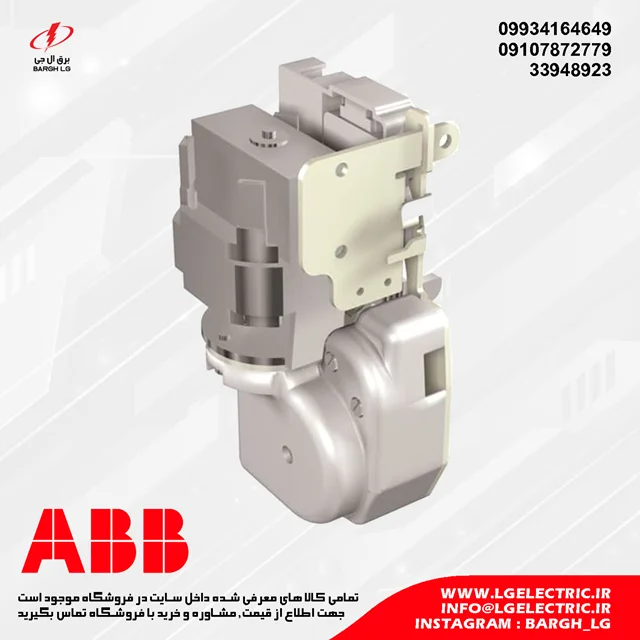

موتور کلید هوایی ABB
مکانیزم شارژ موتوری کلید هوایی ABB
موتور کلید هوایی ABB یکی از تجهیزات جانبی است که وظیفه شارژ خودکار فنر مکانیزم وصل کلید هوایی را بر عهده دارد. موتور شارژ فنر با دریافت ولتاژ تغذیه به صورت خودکار فنر وصل کلید را شارژ می‌کند. این فرآیند باعث می‌شود کلید در کمترین زمان ممکن برای عملیات بعدی آماده باشد و در سیستم های حیاتی، هیچ گونه وقفه‌ای در عملکرد حفاظتی ایجاد نشود. موتور شارژ فنر کلید هوایی ABB می‌تواند عملکرد مطمئن تری برای سیستم های توزیع برق در کارخانه ها، پست های برق و تأسیسات صنعتی فراهم کند.
در کلید های هوایی ABB سری EMAX و EMAX 2، موتور شارژ فنر به عنوان یکی از تجهیزات جانبی الکتریکی نصب می‌شود و با مکانیزم داخلی کلید ارتباط دارد. انتخاب این قطعه باید بر اساس مدل دقیق کلید، فریم دستگاه، مشخصات الکتریکی و ولتاژ تغذیه انجام شود.
عملکرد موتور کلید هوایی ABB
موتور شارژ فنر کلید هوایی ABB یک موتور الکتریکی مجهز به مکانیزم انتقال حرکت (گیربکس) است که انرژی الکتریکی را به انرژی مکانیکی تبدیل می‌کند. این انرژی از طریق مجموعه انتقال قدرت به فنر های مکانیزم عملکرد کلید منتقل می‌شود تا فنر ها برای اجرای فرمان وصل آماده شوند.
هنگامی که فنر های کلید بعد عمل وصل تخلیه می‌شوند و تغذیه مناسب در دسترس است، موتور به صورت خودکار شروع به کار می‌کند و فنر ها را مجدداً شارژ می‌کند. پس از تکمیل شارژ، کنتاکت محدود کننده داخلی، تغذیه موتور را قطع می‌کند تا از ادامه کار غیر ضروری آن جلوگیری شود. در برخی پیکربندی ها، کنتاکت کمکی وضعیت شارژ فنر نیز برای ارسال اطلاعات به مدار فرمان یا سیستم مانیتورینگ استفاده می‌شود. این قابلیت به ویژه در تابلو هایی که از سیستم های کنترل از راه دور، مدار های فرمان الکتریکی و منطق های اتوماسیون استفاده می‌کنند، اهمیت دارد.
یکی از نکات مهم در عملکرد این تجهیز، تفاوت میان شارژ فنر و وصل کلید است. موتور فقط انرژی مکانیکی لازم برای آماده سازی مکانیزم را تأمین می‌کند و اجرای فرمان وصل، به شرایط عملکردی کلید، مدار فرمان و تجهیزات کنترلی وابسته است. بنابراین، وجود موتور شارژ فنر به تنهایی به معنای امکان وصل خودکار کلید در هر شرایطی نیست.
معرفی موتور کلید هوایی ABB سری SACE EMAX و SACE EMAX 2
شرکت ABB در حوزه تجهیزات برق صنعتی، کلید های هوایی را برای حفاظت و مدیریت مدار های توزیع برق فشار ضعیف طراحی کرده است. خانواده SACE EMAX و نسل جدید تر آن، SACE EMAX 2، در تابلو های توزیع اصلی و کاربرد های صنعتی مورد استفاده قرار می‌گیرند. موتور شارژ فنر این کلید ها با هدف آماده سازی خودکار مکانیزم عملکرد وصل طراحی شده است.
هنگام سفارش موتور کلید هوایی ABB، صرفاً ذکر نام برند یا عبارت EMAX کافی نیست و باید مدل کامل کلید و اطلاعات درج شده روی پلاک آن بررسی شود.
ویژگی ها و مزایای موتور کلید هوایی ABB
با نصب این تجهیز، نیازی نیست اپراتور پس از هر بار تخلیه فنر، شارژ آن را به صورت دستی انجام دهد؛ زیرا موتور با تشخیص شرایط مناسب و وجود تغذیه، عملیات شارژ را انجام می‌دهد. امکان شارژ دستی فنر با اهرم مخصوص مکانیزم در شرایط مشخص، مانند نبود تغذیه موتور، در نظر گرفته شده است.
- شارژ خودکار و سریع فنر مکانیزم کلید هوایی
- افزایش سرعت عملکرد کلید در عملیات وصل و قطع
- حذف نیاز به شارژ دستی و کاهش خطای انسانی
- سازگاری کامل با کلید های هوایی ABB
- قابلیت کار در ولتاژ های مختلف AC و DC
- طول عمر بالا و طراحی صنعتی مقاوم در برابر شرایط محیطی سخت
- کاهش زمان آماده به کاری کلید و افزایش قابلیت اطمینان سیستم
- امکان استفاده در سیستم های اتوماسیون و کنترل از راه دور
این موتور با طراحی دقیق و کیفیت ساخت بالا، عملکردی پایدار و بدون وقفه را در شرایط کاری مختلف تضمین می‌کند.
ولتاژ موتور کلید هوایی ABB
ولتاژ موتور کلید هوایی ABB یکی از اصلی ترین پارامتر ها هنگام خرید و نصب این تجهیز است. ولتاژ نامی موتور باید با ولتاژ واقعی و نوع منبع تغذیه مدار فرمان هماهنگ باشد. برای مثال، موتوری که برای تغذیه ۲۴ تا ۳۰ ولت طراحی شده است، نباید به منبع ۲۲۰ ولت متصل شود؛ زیرا این کار موجب آسیب جدی به سیم پیچ و سوختن موتور شود.
در مقابل، اگر ولتاژ تغذیه کمتر از محدوده مجاز باشد، ممکن است موتور نتواند گشتاور کافی برای شارژ فنر ایجاد کند یا فرآیند شارژ با اختلال مواجه شود. هنگام انتخاب ولتاژ مناسب، تنها عدد ولتاژ کافی نیست؛ نوع AC یا DC و فرکانس نیز اهمیت دارند.
مکانیزم موتور کلید هوایی ABB و نقش اجزای کنترلی
مکانیزم موتور کلید هوایی ABB از مجموعه‌ای از اجزای الکتریکی و مکانیکی تشکیل شده است که وظیفه آن ها شارژ کنترل شده فنر وصل کلید است. موتور، اجزای انتقال حرکت و کنتاکت های کنترلی مرتبط با وضعیت شارژ، در کنار مکانیزم اصلی کلید فعالیت می‌کنند.
در برخی موتور های مدل SACE EMAX 2، کنتاکت محدود کننده S33 M/1 پس از کامل شدن شارژ فنر، تغذیه موتور را قطع می‌کند. کنتاکت S33 M/2 نیز برای اعلام وضعیت شارژ فنر استفاده می‌شود. این دو عملکرد از نظر کاربرد متفاوت‌اند؛ اولی در کنترل توقف موتور نقش دارد و دومی می‌تواند وضعیت مکانیزم را به مدار های نظارتی منتقل کند.
کاربرد های موتور شارژ فنر کلید هوایی ABB در برق صنعتی
موتور شارژ فنر کلید هوایی ABB در تابلو های توزیع اصلی، مراکز کنترل برق، پست های برق صنعتی، تأسیسات تولیدی و زیر ساخت هایی که از کلید های هوایی ABB استفاده می‌کنند، کاربرد دارد. در این محیط ها، کلید هوایی برای حفاظت مدار، قطع جریان های خطا در محدوده مشخصات خود و کنترل اتصال مدار به شبکه به کار می‌رود؛ موتور شارژ فنر نیز آمادگی مکانیزم کلید برای اجرای فرمان وصل بعدی را فراهم می‌کند.
در کارخانه ها و خطوط تولید پیوسته، شارژ خودکار فنر می‌تواند زمان آماده سازی کلید پس از یک عملیات قطع و وصل را کاهش دهد و نیاز به حضور مداوم اپراتور برای شارژ دستی را کمتر کند. در تابلو های مجهز به سیستم های مدیریت انرژی و اتوماسیون، این تجهیز می‌تواند در کنار مدار های فرمان و تجهیزات کنترلی مناسب، بخشی از راهکار بهره برداری خودکار باشد.
همچنین در مراکز داده، ساختمان های بزرگ، زیرساخت های حیاتی و تأسیسات دارای سیستم های انتقال خودکار بین منابع تغذیه، استفاده از موتور شارژ فنر می‌تواند برای آماده نگه داشتن مکانیزم کلید اهمیت داشته باشد. با این حال، عملکرد انتقال خودکار منبع به تجهیزات کنترلی و منطق ATS مناسب نیز نیاز دارد و موتور شارژ فنر به تنهایی وظیفه تشخیص منبع یا اجرای کامل انتقال را انجام نمی‌دهد.
مشخصات فنی و کاتالوگ موتور کلید هوایی ABB
توجه به کد کالا، مدل کالا و ولتاژ نامی، نوع جریان تغذیه، نقشه ترمینال ها و شماره قطعات جانبی اهمیت دارد. این اطلاعات کمک می‌کنند تا از سفارش موتور ناسازگار یا انتخاب قطعه‌ای با مشخصات الکتریکی نامناسب جلوگیری شود.
مزایای خرید موتور کلید هوایی ABB از برق و صنعت جلیلی
خرید از یک مجموعه تخصصی تجهیزات برق صنعتی می‌تواند فرآیند شناسایی قطعه و بررسی اطلاعات مورد نیاز پیش از سفارش را ساده‌تر کند. برق و صنعت جلیلی با تمرکز بر تجهیزات برق صنعتی، می‌تواند در مسیر بررسی مدل کلید، تطبیق ولتاژ موتور، شناسایی کد فنی و استعلام قیمت موتور کلید هوایی ABB به خریداران کمک کند. توصیه می‌شود پیش از نهایی کردن سفارش، مشخصات پلاک و مدل دقیق کلید در اختیار کارشناسان فروش قرار گیرد تا انتخاب محصول بر اساس نیاز واقعی پروژه انجام شود.
- تضمین اصالت کالا و ارائه محصولات کاملاً اورجینال ABB
- مشاوره تخصصی فنی جهت انتخاب دقیق و متناسب با پروژه
- ارسال سریع و مطمئن به سراسر کشور
- پشتیبانی فنی کامل و خدمات پس از فروش حرفه‌ای
قیمت موتور کلید هوایی ABB
قیمت موتور کلید هوایی ABB به مدل کلید، ولتاژ نامی و وضعیت موجودی بستگی دارد. برای استعلام قیمت دقیق، بهتر است مدل کامل کلید هوایی و ولتاژ درج شده روی موتور قبلی مشخص شود.
به دلیل متغییر بودن نرخ ارز، جهت اطلاع از قیمت قطعات، مشاوره و خرید با فروشگاه تماس بگیرید.
| Motor - M FOR ABB ACB | |
| کد کالا | نام کالا |
| 1SDA073708R1 | M E1.2 24-30V AC/DC+S33 M/2 250V |
| 1SDA073709R1 | M E1.2 48-60V AC/DC+S33 M/2 250V |
| 1SDA073710R1 | M E1.2 100-130V AC/DC+S33 M/2 250V |
| 1SDA073711R1 | M E1.2 220-250V AC/DC+S33 M/2 250V |
| 1SDA073713R1 | M E1.2 380-415V AC+S33 M/2 250V |
| 1SDA073722R1 | M E2.2...E6.2 24-30V AC/DC+S33 M/2 400V |
| 1SDA073723R1 | M E2.2...E6.2 48-60V AC/DC+S33 M/2 400V |
| 1SDA073724R1 | M E2.2...E6.2 100-130V AC/DC+S33 M/2 400V |
| 1SDA073725R1 | M E2.2...E6.2 220-250V AC/DC+S33 M/2 400V |
| 1SDA073727R1 | M E2.2...E6.2 380-415V AC+S33 M/2 400V |
| 1SDA073715R1 | M E1.2 24-30V AC/DC + S33 M/2 24V DC |
| 1SDA073716R1 | M E1.2 48-60V AC/DC + S33 M/2 24V DC |
| 1SDA073717R1 | M E1.2 100-130V AC/DC + S33 M/2 24V DC |
| 1SDA073718R1 | M E1.2 220-250V AC/DC + S33 M/2 24V DC |
| 1SDA073720R1 | M E1.2 380-415V AC + S33 M/2 24V DC |
| 1SDA073729R1 | M E2.2...E6.2 24-30V AC/DC + S33 M/2 24V DC |
| 1SDA073730R1 | M E2.2...E6.2 48-60V AC/DC + S33 M/2 24V DC |
| 1SDA073731R1 | M E2.2...E6.2 100-130V AC/DC + S33 M/2 24V DC |
| 1SDA073732R1 | M E2.2...E6.2 220-250V AC/DC + S33 M/2 24V DC |

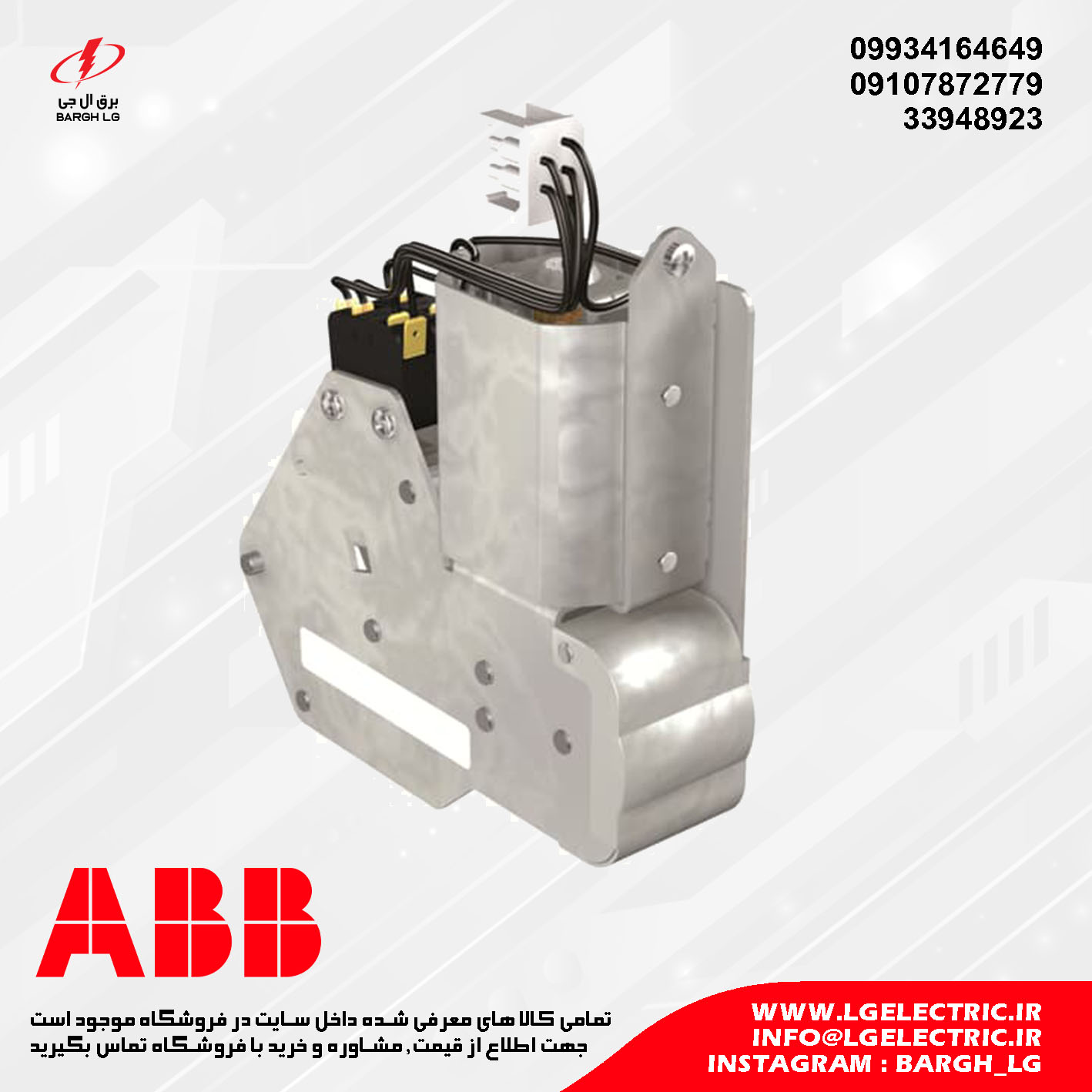

مدل های مناسب کلید های هوایی نسل قدیم ABB سری SACE Emax
| Geared motor for the automatic charging of the closing springs - M (3) | |
| ولتاژ کاری | کد کالا |
| 24...30V AC / DC | 1SDA038321R1 |
| 48…60V AC / DC | 1SDA038322R1 |
| 100...130V AC / DC | 1SDA038323R1 |
| 220…250V AC / DC | 1SDA038324R1 |
| 24...30V AC / DC + MC 24V DC for digital signals | 1SDA066050R1 |
| 48…60V AC / DC + MC 24V DC for digital signals | 1SDA066051R1 |
| 100...130V AC / DC + MC 24V DC for digital signals | 1SDA066052R1 |
| 220…250V AC / DC + MC 24V DC for digital signals | 1SDA066053R1 |
