رله شنت کلید اتوماتیک ABB
ABB MCCB Shunt opening release – SOR
رله شنت کلید اتوماتیک ABB
کلید های اتوماتیک ABB قابلیت مجهز شدن به عملکرد قطع با اعمال فرمان الکتریکی را دارند. رله شنت در داخل کلید اتوماتیک نصب میشود و میتوان با اعمال ولتاژ نامی به سیم های شنت، شنت را فعال کرده و کلید را از وضعیت وصل به وضعیت قطع ببریم.
رله شنت امکان قطع کلید با فرمان الکتریکی و همچنین ایجاد حفاظت ولتاژی با اتصال کنترل فاز به شنت را در بریکر کمپکت محیا میکند. ایجاد حفاظت ولتاژی با کنترل فاز میتواند سیستم های الکتریکی را در برابر اضافه و یا کمبود ولتاژ محافظت کرده و هزینه های تجهیزات سنگین را جهت برقراری این حفاظت کاهش دهد. عمر رله شنت بسیار بیشتر ار رله آندر ولتاژ است زیرا برعکس آندر ولتاژ این رله همیشه برق دار نیست و فقط در صورت اعمال ولتاژ بوبین های این رله دارای برق میشوند

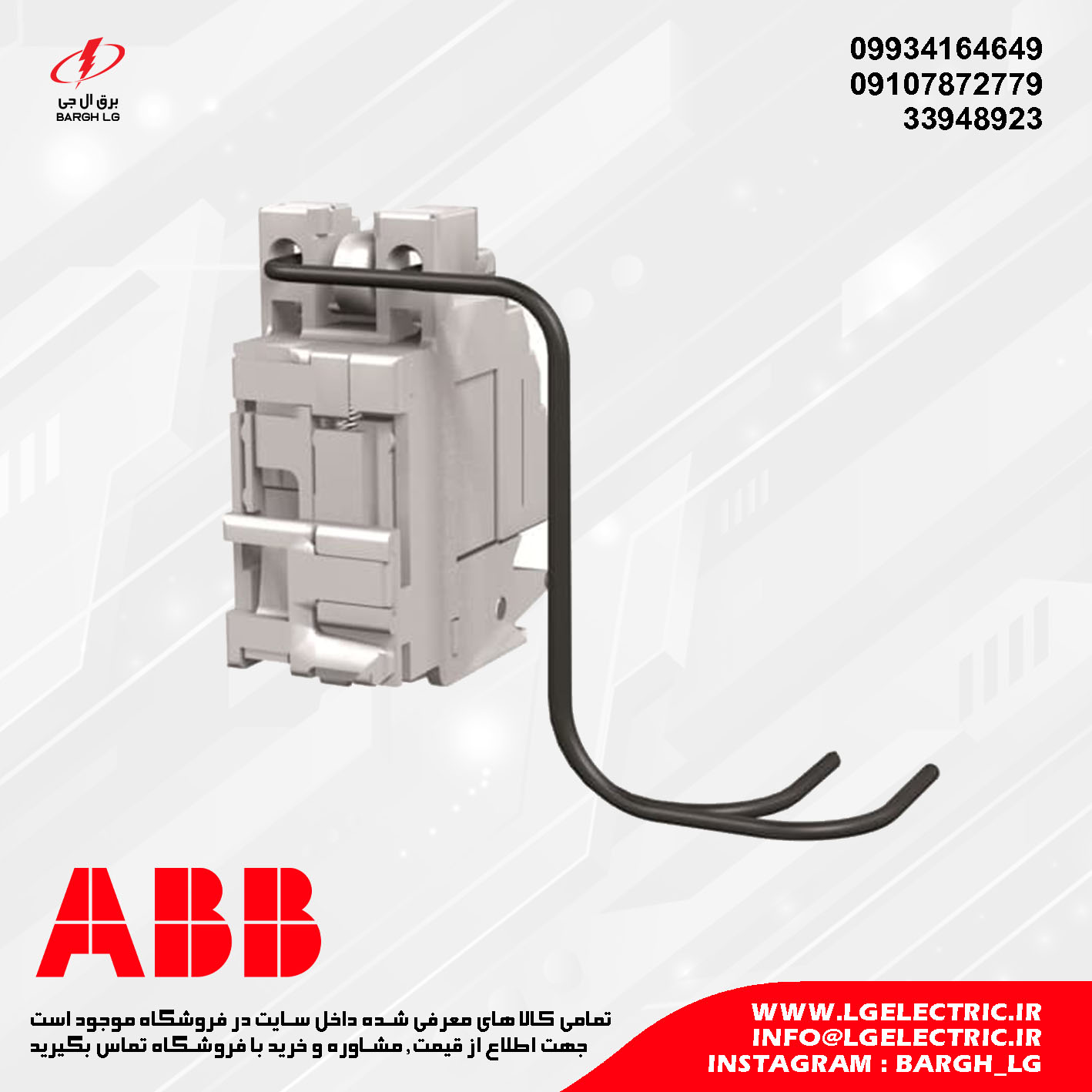

شنت کلید های اتوماتیک ABB
رله شنت این امکان را به کلید های اتوماتیک می دهد تا با استفاده از کنترل الکتریکی غیردائمی باز شود. SOR با یک فرمان الکتریکی برای قطع تأمین برق در حالت باز با تریپ واحد تریپ شده، انجام میشود.
رله Shunt Opening Release کلید اتوماتیک، یک رله حفاظتی است که در مدار های برقی به کار میرود. وظیفه این رله در شرایط خطرناک برقراری ایمنی و جلوگیری از خسارت به تجهیزات و یا افراد است. کلید اتوماتیک نیز دستگاهی است که برای قطع و وصل خودکار یک مدار برقی به کار میرود. در مدار های برقی، رله Shunt Opening Release کلید اتوماتیک برای قطع کردن کلید استفاده میشود. به این صورت که اگر جریان به دلیل خطا افزایش یابد، رله به صورت اتوماتیک عمل میکند تا جریان از مدار خارج شود و تجهیزات و افراد در امان باشند.
نمایندگی رله شنت کلید اتوماتیک ABB
تمامی محصولات معرفی شده در سایت موجود هستند و به دلیل محاسبه قیمت این محصول با یورو و دلار و همچنین متغییر بودن نرخ ارز، قیمت محصولات در سایت درج نمی شوند لذا خواهشمند است جهت اطلاع از قیمت عمده قطعات، مشاوره و خرید با فروشگاه تماس بگیرید.
مشخصات فنی رله شنت کلید اتوماتیک ABB
| Shunt opening release - SOR مناسب مدل های XT1, XT2, XT3, XT4 | ||
|---|---|---|
| کد کالا Withdrawable | کد کالا Fixed/Plug-in | نام کالا |
| 1SDA066325R1 | SOR-C 220-240V AC/220-250V DC | |
| 1SDA066326R1 | SOR-C 380-440 V AC | |
| 1SDA066332R1 | SOR-C 220-240V AC/220-250V DC | |
| 1SDA066333R1 | SOR-C 380-440 V AC | |
| 1SDA066313R1 | XT1…XT4 SOR 12V DC | |
| 1SDA066314R1 | XT1…XT4 SOR 24-30V AC/DC | |
| 1SDA066315R1 | XT1…XT4 SOR 48-60V AC/DC | |
| 1SDA066316R1 | XT1…XT4 SOR 110...127V AC / 110...125V DC | |
| 1SDA066317R1 | XT1…XT4 SOR 220...240V AC / 220...250V DC | |
| 1SDA066318R1 | XT1…XT4 SOR 380-440V AC | |
| 1SDA066319R1 | XT1…XT4 SOR 480-525V AC | |
| 1SDA066321R1 | XT1-XT3 SOR-C 12V DC | |
| 1SDA066322R1 | XT1-XT3 SOR-C 24-30V AC/DC | |
| 1SDA066323R1 | XT1-XT3 SOR-C 48-60V AC/DC | |
| 1SDA066324R1 | XT1-XT3 SOR-C 110-127V AC / 110-125V DC | |
| 1SDA066325R1 | XT1-XT3 SOR-C 220-240V AC / 220-250V DC | |
| 1SDA066326R1 | XT1-XT3 SOR-C 380-440V AC | |
| 1SDA066327R1 | XT1-XT3 SOR-C 480-525V AC | |
| 1SDA066328R1 | 1SDA066321R1 | XT2-XT4 SOR-C 12V DC |
| 1SDA066329R1 | 1SDA066322R1 | XT2-XT4 SOR-C 24-30V AC/DC |
| 1SDA066330R1 | 1SDA066323R1 | XT2-XT4 SOR-C 48-60V AC/DC |
| 1SDA066331R1 | 1SDA066324R1 | XT2-XT4 SOR-C 110-127V AC / 110-125V DC |
| 1SDA066332R1 | 1SDA066325R1 | XT2-XT4 SOR-C 220-240V AC / 220-250V DC |
| 1SDA066333R1 | 1SDA066326R1 | XT2-XT4 SOR-C 380-440V AC |
| 1SDA066334R1 | 1SDA066327R1 | SOR-C 480-525V AC |
* این رله های شنت مناسب کلید اتوماتیک های ABB مدل های ABB XT1, ABB XT2, ABB XT3, ABB XT4 میباشد و بر روی این مدل ها نصب میشود.
کد فنی رله شنت کلید اتوماتیک ABB مدل XT5, XT6
| Shunt opening release -YO XT5, XT6 | ||
|---|---|---|
| کد کالا Withdrawable | کد کالا Fixed/Plug-in | نام کالا |
| 1SDA104934R1 | YO 110-240V AC / 110-250V DC | |
| 1SDA104935R1 | YO 380…440V AC | |
| 1SDA104930R1 | YO 110-240V AC / 110-250V DC | |
| 1SDA104931R1 | YO 380…440V AC | |
| 1SDA104924R1 | XT5-XT6 YO 12V DC | |
| 1SDA104925R1 | XT5-XT6 YO 24…60V AC/DC | |
| 1SDA104926R1 | XT5-XT6 YO 110..240V AC - 110..250V DC | |
| 1SDA104927R1 | XT5-XT6 YO 380…440V AC | |
| 1SDA114081R1 | XT5-XT6 YO 480…525V AC | |
| 1SDA104928R1 | XT5 YO 12V DC 1SDA104932R1 | |
| 1SDA104929R1 | 1SDA104933R1 | XT5 YO 24…60V AC/DC |
| 1SDA104930R1 | 1SDA104934R1 | XT5 YO 110..240V AC - 110..250V DC |
| 1SDA104931R1 | 1SDA104935R1 | XT5 YO 380…440V AC |
| 1SDA114082R1 | 1SDA114083R1 | XT5 YO 480…525V AC |
| 1SDA104936R1 | 1SDA104932R1 | XT6 YO 12V DC |
| 1SDA104937R1 | 1SDA104933R1 | XT6 YO 24…60V AC/DC |
| 1SDA104938R1 | 1SDA104934R1 | XT6 YO 110..240 Vac - 110..250V DC |
| 1SDA104939R1 | 1SDA104935R1 | XT6 YO 380…440V AC |
| 1SDA114084R1 | 1SDA114083R1 | XT6 YO 480…525V AC |
* این رله های شنت مناسب کلید اتوماتیک های ABB مدل های ABB XT5, ABB XT6 میباشد و بر روی این مدل ها نصب میشود.

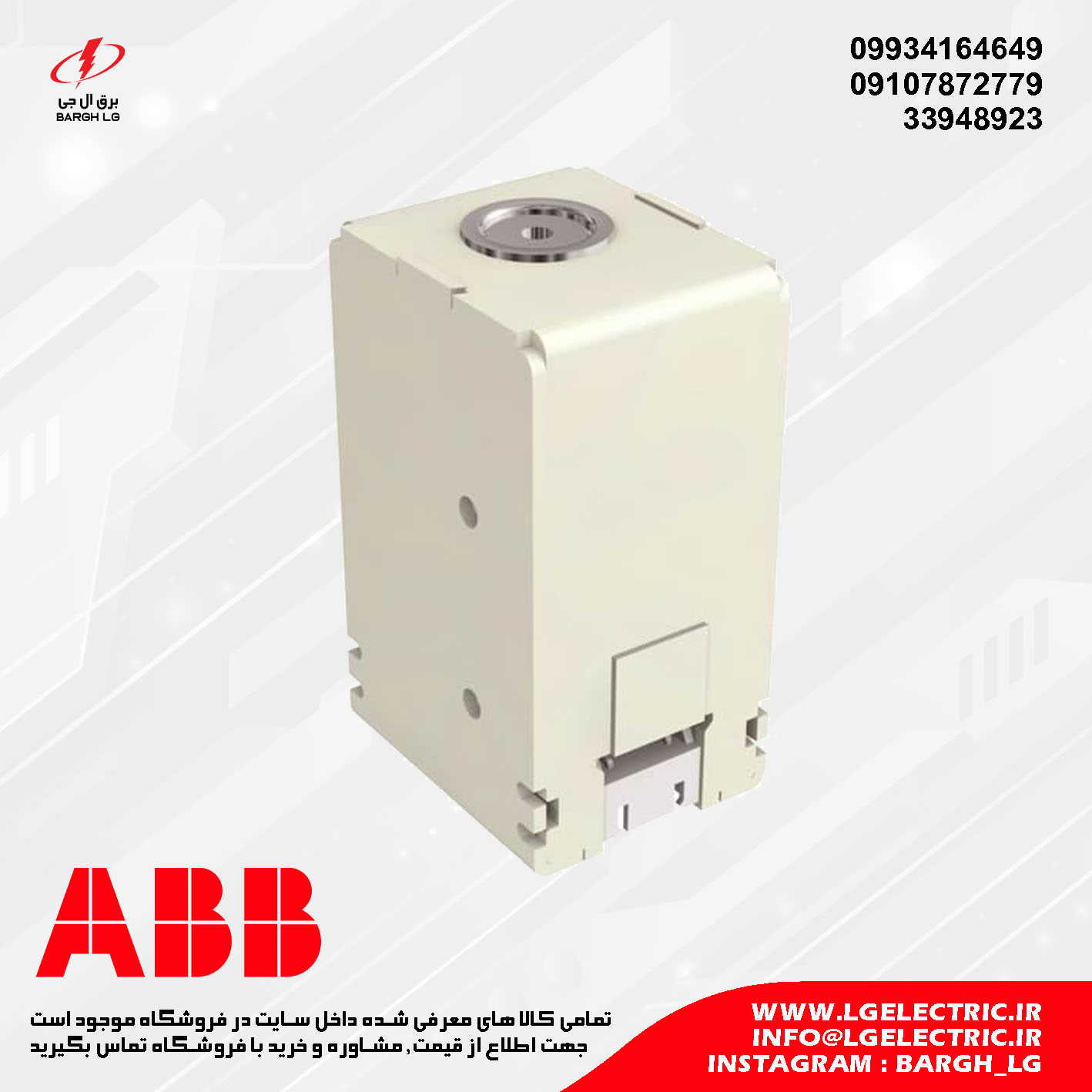

مشخصات فنی رله شنت کلید اتوماتیک ABB مدل XT7-XT7 M
| Shunt opening release -YO XT7-XT7 M | |
|---|---|
| کد کالا | نام کالا |
| 1SDA073674R1 | YO 220-240V AC/DC |
| 1SDA073677R1 | YO 380-400V AC |
| 1SDA073668R1 | XT7-XT7 M YO 24V AC/DC |
| 1SDA073669R1 | XT7-XT7 M YO 30V AC/DC |
| 1SDA073670R1 | XT7-XT7 M YO 48V AC/DC |
| 1SDA073671R1 | XT7-XT7 M YO 60V AC/DC |
| 1SDA073672R1 | XT7-XT7 M YO 110-120V AC/DC |
| 1SDA073673R1 | XT7-XT7 M YO 120-127V AC/DC |
| 1SDA073674R1 | XT7-XT7 M YO 220-240V AC/DC |
| 1SDA073675R1 | XT7-XT7 M YO 240-250V AC/DC |
| 1SDA073677R1 | XT7-XT7 M YO 380-400V AC |
| 1SDA073678R1 | XT7-XT7 M YO 415-440V AC |
| 1SDA073679R1 | XT7-XT7 M YO 480-500V AC |
* این رله های شنت مناسب کلید اتوماتیک ABB مدل ABB XT7-XT7 M میباشد و بر روی این مدل نصب میشود.
| Shunt opening release FORMULA - SOR | |
|---|---|
| کد کالا | نام کالا |
| 1SDA066137R1 | A1-A2 SOR 220...240VAC - 220...250VDC |
| 1SDA066138R1 | A1-A2 SOR 380...440VAC |
| 1SDA054873R1 | A3 SOR 220...240VAC - 220...250VDC |
| 1SDA054874R1 | A3 SOR 380...440VAC |
| تیپ قدیمی Tmax T | |
| کد کالا | نام کالا |
| 1SDA054873R1 | T4-T5-T6 SOR 220-240V AC/220-250V DC |
| 1SDA054874R1 | T4-T5-T6 SOR 380-440VAC |
| 1SDA054879R1 | T4-T5-T6 PS-SOR-C 110-120V AC |
| 1SDA063548R1 | T7-T7M SOR 220-240V AC/DC |
| 1SDA063550R1 | T7M SCR 220-240V AC/DC |
