دسته روتاری کلید اتوماتیک ABB (چرخشی-گردان)
ROTARY HANDLE OPERATING MECHANISM FOR ABB MCCB
دسته روتاری (چرخشی) کلید اتوماتیک ABB
مکانیزم عملکرد دسته چرخشی (روتاری)
این یک دستگاه است که اجازه می دهد تا کلید اتوماتیک از طریق یک دسته چرخشی باز یا بسته شود.
دسته روتاری (چرخشی) با دستگیره ارگونومیک خود، عملکرد باز و بسته کردن کلید اتوماتیک را آسان تر می کند.

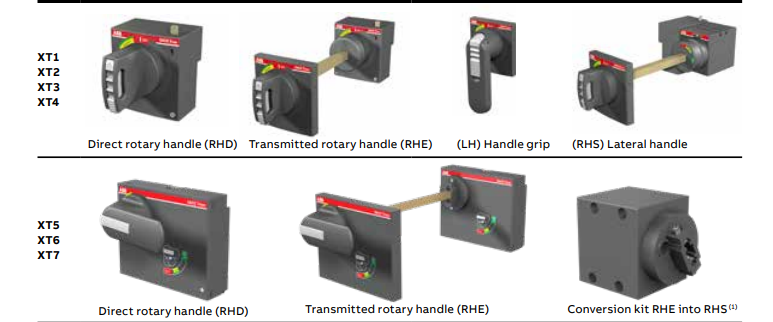

انواع مختلف دسته روتاری (چرخشی) ها در مدل های زیر در دسترس هستند:

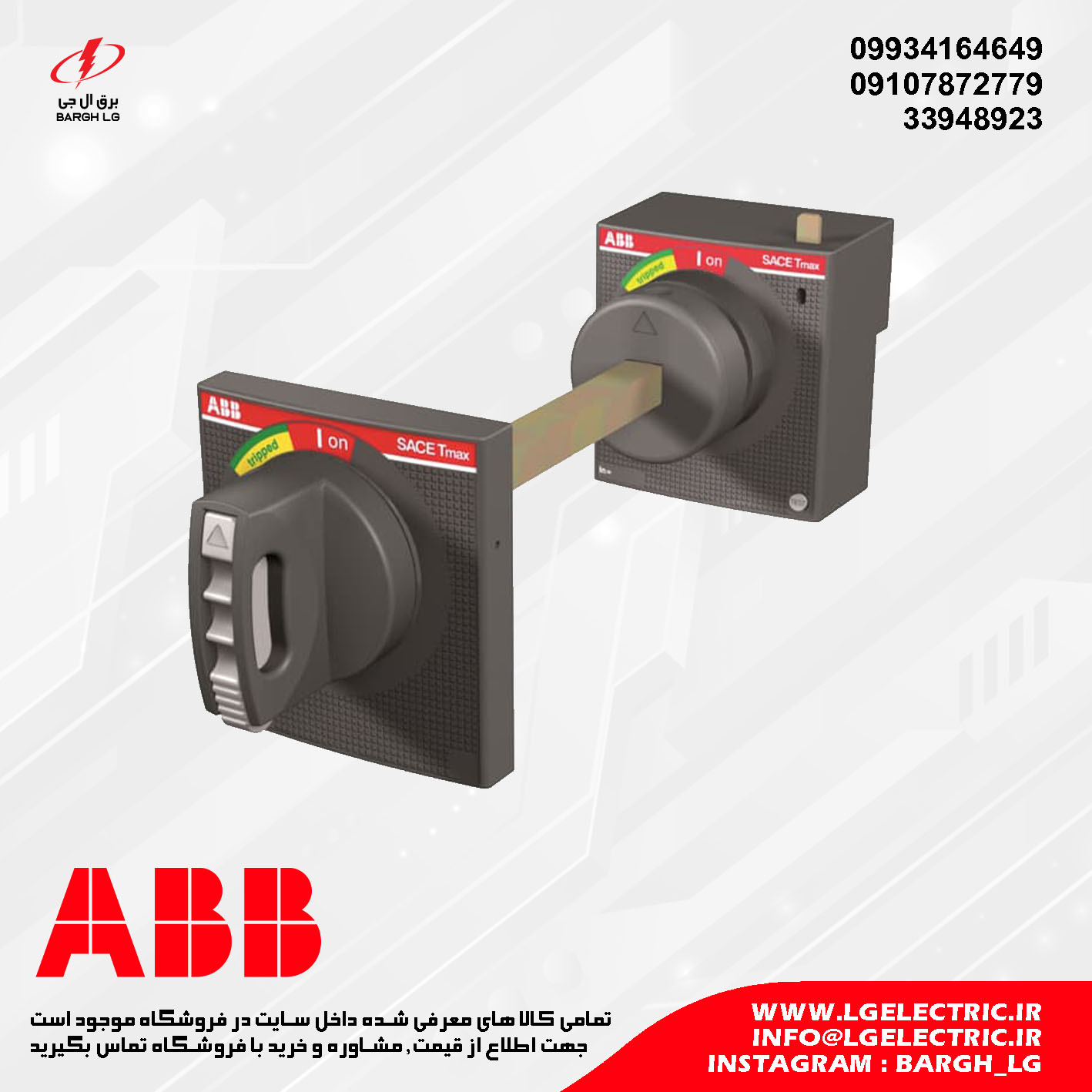

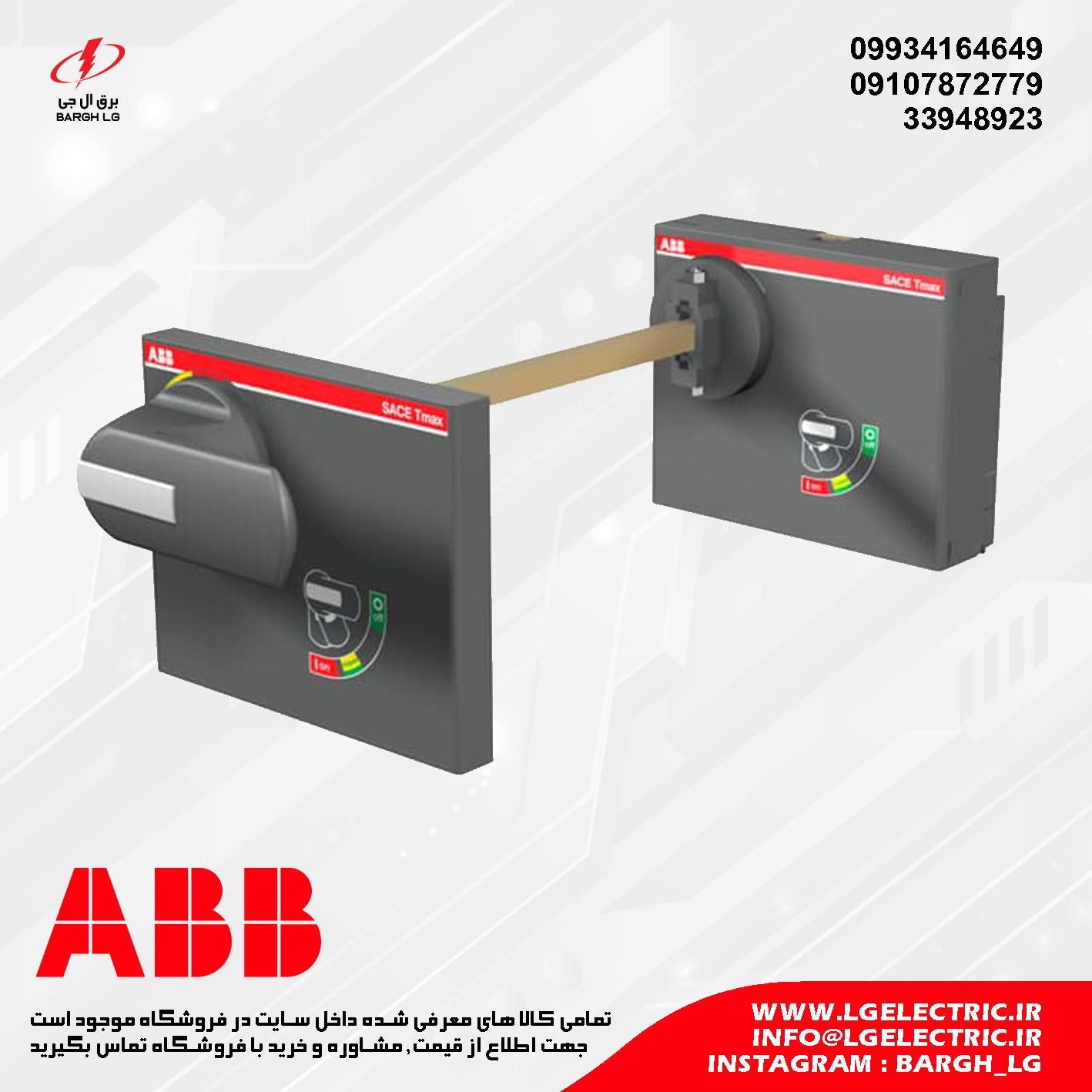

دسته روتاری میله دار (RHE)
دارای سه قسمت است که یک بخش مسقیما بر روی خود کلید نصب شده و توسط یک میله به بخش سوم که در درب تابلو نصب می شود متصل میشود و این امکان را می دهد تا کلید اتوماتیک از طریق میله که بر روی پایه جلوی کلید اتوماتیک نصب شده ، راه اندازی و قطع شود. نسخه با کاربرد سنگین به نام RHE_MB نیز در دسترس است.

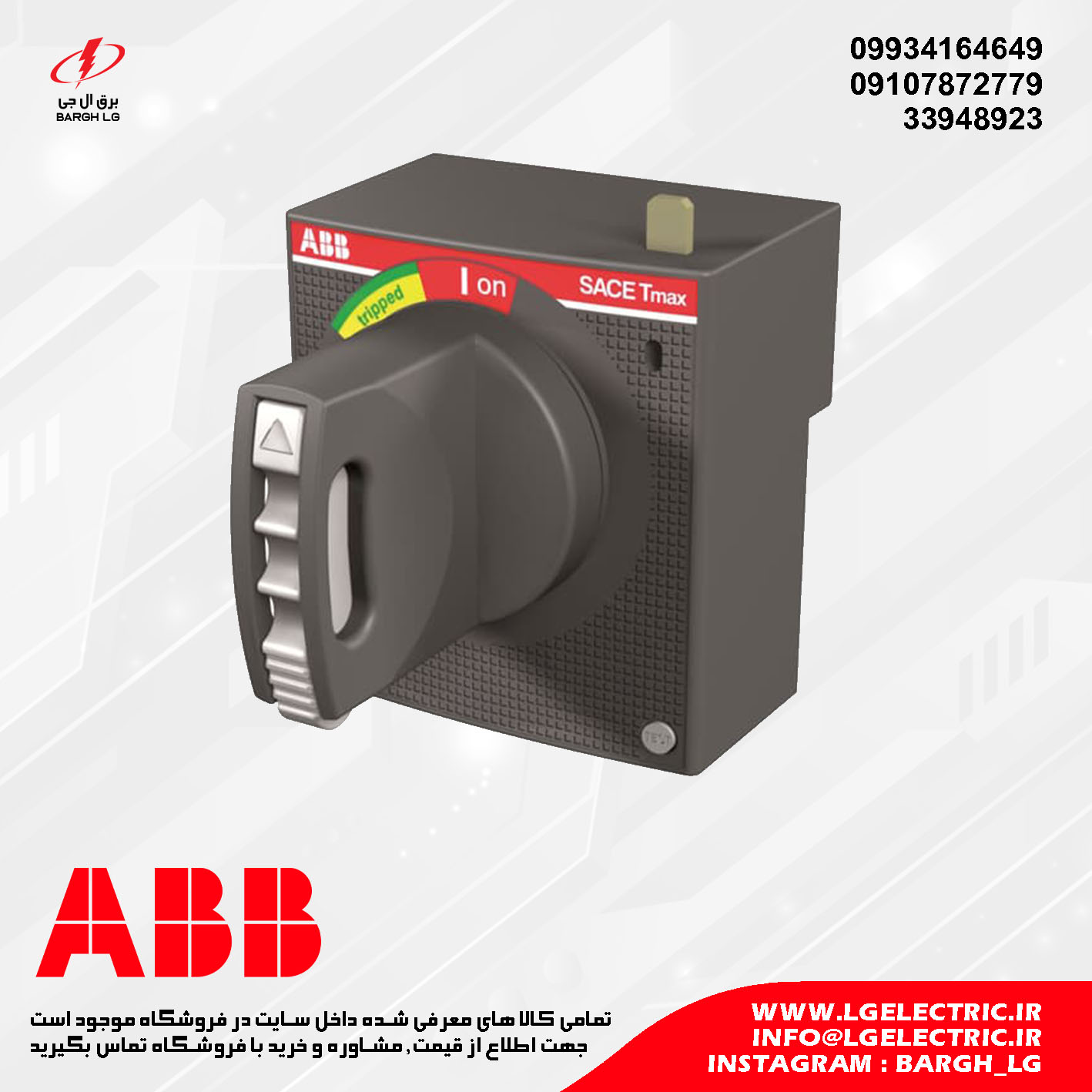

دسته روتاری مستقیم (RHD)
که در جلوی کلید اتوماتیک برای عملکرد چرخشی نصب می شود. و صرفا مکانیزم دسته کلید را از حرکت خطی عمودی جهت قطع و وصل به حرکت چرخشی جهت قطع و وصل تبدیل میکند. و دارای میله نیست.
دسته روتاری نود درجه (RHS)
که مستقیماً در جلوی کلید اتوماتیک نصب میشود وامکان ایجاد زاویه 90 درجه برای کنترل کلید از دیواره های کناری تابلو را توسط یک میله ایجاد میکند.
برای XT1 ، XT2 ، XT3 و XT4 نیز دستگیره بزرگ (LH) در دسترس است که می تواند با دستگیره میله دار شده (RHE) و دستگیره جانبی (RHS) ترکیب شود.
برای نصب دستگیره چرخشی جانبی (RHS) بر روی XT5 ، باید دستگیره چرخشی منتقل شده (کد RHE) و کیت تبدیل (از RHE به RHS) سفارش داده شود.
بر روی کلید های اتوماتیک امکان نصب یکی از تجهیزات موتور شارژ فنر یا دسته رو تاری هست و هر دو را نمیتوان به صورت همزمان نصب کرد.
| کد فنی دسته روتاری (چرخشی) کلید اتوماتیک ABB | |
|---|---|
| کد کالا | نام کالا |
| 1SDA066477R1 | RHD_EM XT1-XT3 F/P EMER. DIRECT |
| 1SDA066475R1 | RHD XT1-XT3 F/P STAND. DIRECT |
| 1SDA069053R1 | RHD XT2-XT4 F/P STAND. DIRECT |
| 1SDA069054R1 | RHD_EM XT2-XT4 F/P EMER. DIRECT |
| 1SDA066476R1 | RHD XT2-XT4 W STAND. DIRECT |
| 1SDA066478R1 | RHD_EM XT2-XT4 W EMER. DIRECT |
| 1SDA104826R1 | RHD XT5 F/P STAND. DIRECT |
| 1SDA104830R1 | RHD_EM XT5 F/P EMER. DIRECT |
| 1SDA104828R1 | RHD XT5 W STAND. DIRECT |
| 1SDA104831R1 | RHD_EM XT5 W EMER. DIRECT |
| 1SDA104832R1 | RHD XT6 F/P STAND. DIRECT |
| 1SDA104836R1 | RHD_EM XT6 F/P EMER. DIRECT |
| 1SDA104834R1 | RHD XT6 W STAND. DIRECT |
| 1SDA104837R1 | RHD_EM XT6 W EMER. DIRECT |
| 1SDA104838R1 | RHD XT7 F/W STAND. DIRECT |
| 1SDA104840R1 | RHD_EM XT7 F/W EMER. DIRECT |
| 1SDA066479R1 | RHE XT1-XT3 F/P STAND. RETURNED |
| 1SDA066481R1 | RHE_EM XT1-XT3 F/P EMER. RETURNED |
| 1SDA069055R1 | RHE XT2-XT4 F/P STAND. RETURNED |
| 1SDA069056R1 | RHE_EM XT2-XT4 F/P EMER. RETURNED |
| 1SDA066480R1 | RHE XT2-XT4 W STAND. RETURNED |
| 1SDA066482R1 | RHE_EM XT2-XT4 W EMER. RETURNED |
| 1SDA104843R1 | RHE XT5 F/P STAND. RETURNED |
| 1SDA104844R1 | RHE XT5 W STAND. RETURNED |
| 1SDA104849R1 | RHE_EM XT5 F EMER. RETURNED |
| 1SDA104853R1 | RHE XT6 F/P STAND. RETURNED |
| 1SDA104859R1 | RHE_EM XT6 F EMER. RETURNED |
| 1SDA104854R1 | RHE XT6 W STAND. RETURNED |
| 1SDA104860R1 | RHE_EM XT6 W EMER. RETURNED |
| 1SDA104863R1 | RHE XT7 F/W STAND. RETURNED |
| 1SDA104866R1 | RHE_EM XT7 F/W EMER. RETURNED |
| 1SDA066579R1 | RHS L XT1-XT3 F/P STAND. SX LATERAL |
| 1SDA066580R1 | RHS L XT1-XT3 F/P EMER. SX LATERAL |
| 1SDA069058R1 | RHS L XT2-XT4 F/P STAND. SX LATERAL |
| 1SDA069059R1 | RHS L XT2-XT4 F/P EMER. SX LATERAL |
| 1SDA066587R1 | RHEIP54 XT1..XT4 PROTECT. IP54 ROT.HANDL |
| 1SDA104827R1 | RHD XT5 F/P STAND. DIRECT + 2 PLL |
| 1SDA104877R1 | IP54RHD XT6 PROTECT. IP54 ROT.HANDL |
| 1SDA104878R1 | IP54RHD XT7 PROTECT. IP54 ROT.HANDL |
