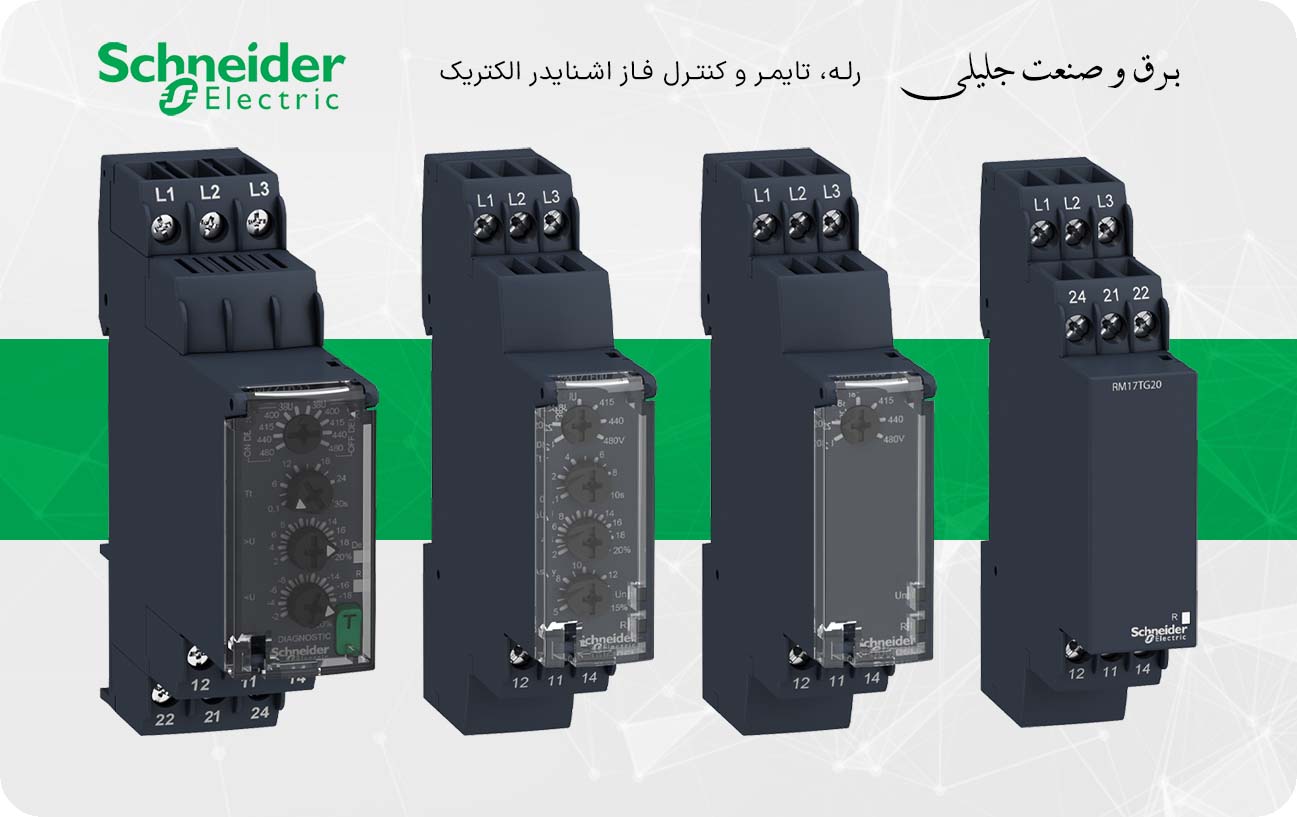

راهنمای جامع انتخاب رله کنترل فاز و تایمر اشنایدر الکتریک

محصولات سری RM در خانواده Harmony Control Relays قرار دارند و برای پایش پارامتر هایی مانند توالی فاز، قطع فاز، عدم تعادل، افت ولتاژ، اضافه ولتاژ، جریان، فرکانس، سرعت و دما، متناسب با مدل انتخابی، طراحی شده‌اند. سری RE خانواده Harmony Timer Relays اشنایدر الکتریک است که برای ایجاد تأخیر های زمانی دقیق در مدار های فرمان و منطق های کنترلی مورد استفاده قرار می‌گیرد.

این تفکیک باعث می‌شود سری RM بیشتر در حوزه حفاظت و مانیتورینگ شرایط الکتریکی و سری RE در حوزه زمان بندی عملکرد مدار مورد استفاده قرار گیرد.

رله کنترل فاز سری RM اشنایدر الکتریک

رله های کنترل فاز سری RM اشنایدر الکتریک برای نظارت مستمر بر وضعیت شبکه برق و شناسایی شرایط غیر عادی طراحی شده‌اند. بسته به مدل، این رله ها می‌توانند توالی فاز، قطع فاز، عدم تعادل ولتاژ، افت ولتاژ و اضافه ولتاژ را تشخیص دهند و پس از تشخیص وضعیت غیرمجاز، وضعیت کنتاکت خروجی را تغییر دهند. این عملکرد امکان قرار دادن رله کنترل فاز در مدار فرمان کنتاکتور و جلوگیری از ادامه فعالیت تجهیز در شرایط نامناسب را فراهم می‌کند.

مدل های RM17، RM22 و RM35 اشنایدر

سری RM17 یکی از خانواده های فشرده رله های کنترل اشنایدر الکتریک است. این خانواده بسته به مدل، قابلیت پایش پارامتر هایی مانند توالی فاز، قطع فاز، عدم تعادل، افت ولتاژ و اضافه ولتاژ را ارائه می‌کند.

مدل های RM22 برای کاربرد های کنترل و پایش شبکه سه‌فاز با امکانات گسترده تر نیز عرضه شده‌اند. این مدل قابلیت تشخیص عدم تعادل، اضافه ولتاژ و افت ولتاژ، قطع فاز و توالی فاز را دارد.

سری RM35 نیز طیف گسترده‌ای از رله های کنترل را در بر می‌گیرد و علاوه بر مدل های کنترل ولتاژ و سه فاز، مدل هایی برای کنترل جریان، دما و سایر پارامتر های الکتریکی و فرآیندی دارد.

کنترل توالی فاز و قطع فاز با رله RM

در موتور های سه فاز، جا به جایی ترتیب فاز می‌تواند باعث تغییر جهت چرخش موتور شود؛ به همین دلیل کنترل توالی فاز پیش از فعال سازی مدار قدرت اهمیت دارد. رله های RM دارای مدل هایی هستند که توالی فاز و قطع فاز را پایش می‌کنند و در صورت تشخیص وضعیت نامناسب، خروجی رله را تغییر می‌دهند.

کنترل افت و افزایش ولتاژ با سری RM

افت ولتاژ و اضافه ولتاژ از خطا هایی هستند که می‌توانند عملکرد تجهیزات الکتریکی و موتور های صنعتی را تحت تأثیر قرار دهند. رله می‌تواند افت یا افزایش ولتاژ را در شبکه تشخیص داده و با تغییر وضعیت کنتاکت خروجی، اطلاعات لازم را به مدار فرمان منتقل کند.

تایمر سری RE اشنایدر الکتریک

تایمر های سری RE اشنایدر الکتریک در خانواده Harmony Timer Relays قرار دارند و برای ایجاد تأخیر زمانی در سیستم های کنترل و اتوماسیون صنعتی طراحی شده‌اند. این رله ها امکان باز و بسته کردن کنتاکت ها قبل، حین یا بعد از یک بازه زمانی مشخص را فراهم می‌کنند و در مدار های فرمانی که به زمان بندی دقیق نیاز دارند، کاربرد گسترده‌ای دارند. اشنایدر الکتریک این خانواده را در مدل های تک عملکرد، چند عملکرد، تأخیر در وصل، تأخیر در قطع و عملکرد های تخصصی مانند ستاره-مثلث عرضه می‌کند.

مشخصات فنی تایمر های Harmony سری RE

یکی از ویژگی های مهم تایمر های RE، تنوع زیاد در محدوده زمانی و ولتاژ تغذیه است. در خانواده Harmony Timer Relays، محصولات با تغذیه های مختلف از جمله 24 تا 240 ولت AC/DC عرضه شده‌اند و بسته به مدل، بازه زمانی می‌تواند از چند صدم ثانیه تا صدها ساعت یا حتی 999 ساعت متغیر باشد.

تایمر چند منظوره RE اشنایدر الکتریک

تایمر های چند منظوره RE برای پروژه هایی مناسب هستند که به بیش از یک نوع عملکرد زمانی نیاز دارند. برای نمونه، برخی تایمر های Harmony می‌توانند عملکرد هایی مانند تأخیر در وصل، تأخیر در قطع و سایر توابع زمانی را در یک تجهیز ارائه کنند.

تایمر ستاره مثلث RE

یکی از کاربرد های تخصصی تایمر های سری RE، راه‌اندازی ستاره - مثلث موتور های سه فاز است.

تایمر تأخیر در قطع و وصل RE

تایمر های تأخیر در قطع و تأخیر در وصل سری RE برای ایجاد زمان بندی مشخص در مدار های فرمان استفاده می‌شوند. محدوده های تنظیم زمانی این خانواده بسته به مدل می‌تواند از بازه های کوتاه کسری از ثانیه تا چندین ساعت متغیر باشد.

خرید تایمر و کنترل فاز RM و RE اشنایدر الکتریک

برای خرید تایمر و کنترل فاز سری RM و RE اشنایدر الکتریک، توجه به اصالت کالا، کد فنی کامل، مشخصات الکتریکی، ولتاژ تغذیه، نوع عملکرد و سازگاری محصول با مدار اهمیت زیادی دارد. برق و صنعت جلیلی با ارائه تجهیزات برق صنعتی و محصولات اشنایدر الکتریک، امکان تهیه رله های کنترل فاز و کنترل ولتاژ سری RM و تایمر های سری RE را برای کاربرد های مختلف صنعتی فراهم می‌کند.
