راهنمای جامع انتخاب کلید مینیاتوری هیوندای الکتریک

در این مقاله، به صورت تخصصی به معرفی و بررسی کلید مینیاتوری هیوندای HGD 63N با قدرت قطع اتصال کوتاه ۶ کیلوآمپر می‌پردازیم. تمرکز اصلی این راهنما بر دو مشخصه قطع B و C است تا بتوان بر اساس ماهیت بار الکتریکی، جریان راه‌اندازی تجهیزات و شرایط بهره‌برداری، انتخابی متناسب با نیاز پروژه انجام داد.

کلید مینیاتوری هیوندای یکی از تجهیزات پرکاربرد در مدار های برق ساختمان، تابلو های توزیع و بخش های مختلف تأسیسات صنعتی است که برای حفاظت مدار در برابر اضافه بار و اتصال کوتاه مورد استفاده قرار می‌گیرد. برق و صنعت جلیلی نمایندگی هیوندای الکتریک این تجهیز را با ضمانت اصالت کالا، گارانتی معتبر و قیمت دست اول ارائه میکند.

این کلید ها با قطع سریع جریان در شرایط غیرعادی، از سیم ها، کابل ها و تجهیزات متصل به مدار در برابر آسیب های ناشی از افزایش جریان محافظت می‌کنند. انتخاب صحیح کلید مینیاتوری باید بر اساس جریان مصرف کنند انجام شود تا حفاظت الکتریکی به شکل اصولی و قابل اطمینان انجام گیرد.

خرید کلید مینیاتوری هیوندای

در هنگام خرید کلید مینیاتوری هیوندای توجه به جریان نامی، تعداد پل، منحنی قطع، ظرفیت قطع اتصال کوتاه و ولتاژ کاری اهمیت زیادی دارد. جریان نامی کلید باید متناسب با ظرفیت جریان مجاز مدار انتخاب شود؛ زیرا انتخاب کلیدی با جریان نامی بیش از ظرفیت کابل می‌تواند حفاظت هادی را مختل کند. از طرف دیگر، انتخاب کلیدی با جریان نامی پایین تر از نیاز واقعی مصرف کننده ممکن است باعث قطع های ناخواسته در زمان بهره‌برداری شود.

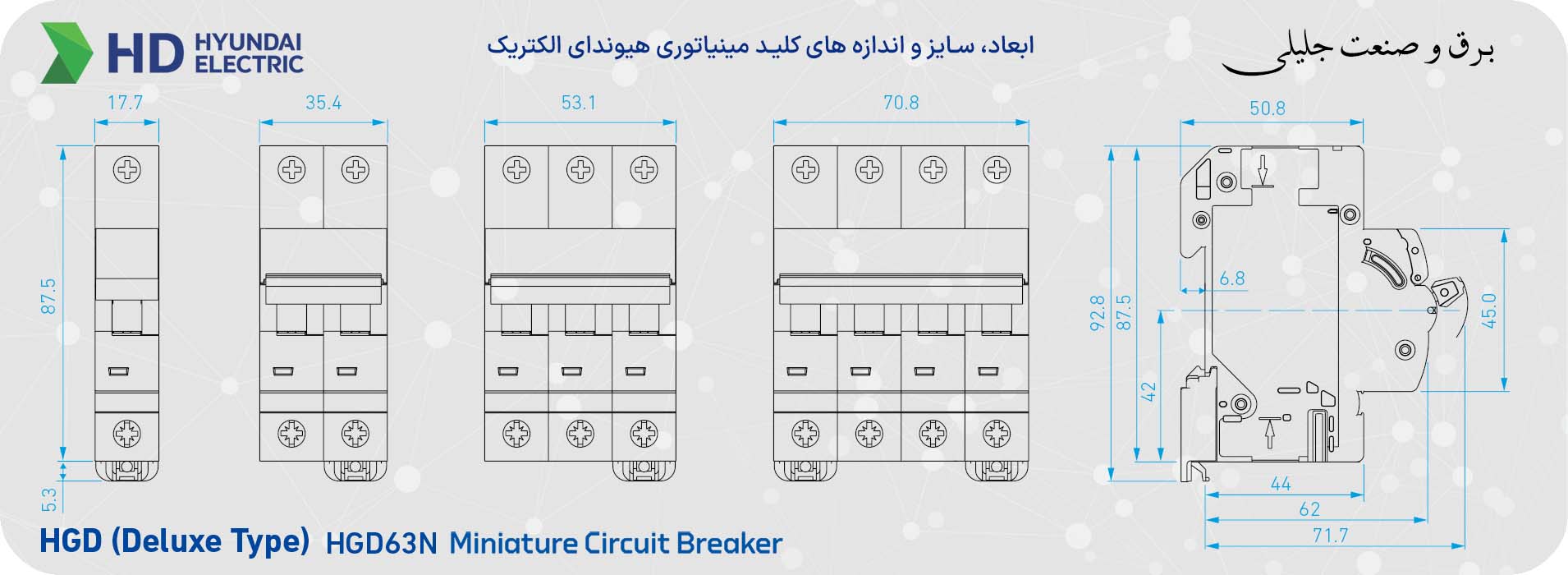

مشخصات فنی کلید مینیاتوری هیوندای الکتریک

مشخصات فنی کلید مینیاتوری هیوندا بسته به سری و مدل محصول متفاوت است و شامل پارامتر هایی مانند جریان نامی، تعداد پل، ولتاژ نامی، فرکانس، ظرفیت قطع اتصال کوتاه و منحنی عملکرد می‌شود. یکی از پارامتر های مهم در انتخاب کلید مینیاتوری هیوندایی، منحنی عملکرد یا Trip Curve است.

کاتالوگ کلید مینیاتوری هیوندای

برای بررسی دقیق مشخصات هر مدل، مطالعه کاتالوگ کلید مینیاتوری هیوندای اهمیت زیادی دارد. در کاتالوگ می‌توان اطلاعات مربوط به رنج جریان، منحنی های قطع، ظرفیت قطع، ابعاد، دیاگرام ها و تجهیزات جانبی را بررسی کرد. این اطلاعات به طراح تابلو و مصرف کننده کمک می‌کند تا کلید را متناسب با شرایط واقعی مدار انتخاب کند. در صفحه هر محصول اطلاعات فنی به صورت کامل عنوان شده است.

لیست قیمت مینیاتوری هیوندای

قیمت کلید فیوز مینیاتوری هیوندای به عواملی مانند جریان نامی و تعداد پل بستگی دارد. در خرید تعداد بالای تجهیزات، شرایط فروش و درصد تخفیف کلید مینیاتوری هیوندا می‌تواند بر قیمت نهایی سفارش تأثیرگذار باشد. برای استعلام دقیق بهتر است تعداد پل، جریان نامی، منحنی قطع و تعداد مورد نیاز را برای ما ارسال کرده و یا تماس بگیرید.

نمایندگی کلید مینیاتوری هیوندای الکتریک

برق و صنعت جلیلی نمایندگی هیوندای در زمینه واردات تخصصی تجهیزات برق صنعتی و ارائه محصولات اورجینال هیوندای الکتریک در لاله زار تهران فعالیت می‌کند. با ارائه مشاوره تخصصی، امکان انتخاب و تأمین کلید های مینیاتوری متناسب با کاربرد های ساختمانی و صنعتی را فراهم می‌سازد. این مجموعه برای استعلام مشخصات فنی و قیمت مدل های مختلف، آماده ارائه اطلاعات و راهنمایی پیش از خرید است.

در طراحی و اجرای سیستم های برق صنعتی، انتخاب تجهیزات حفاظتی مناسب یکی از مهم ترین مراحل برای تضمین ایمنی، افزایش قابلیت اطمینان شبکه و جلوگیری از آسیب دیدن تجهیزات الکتریکی است. کلید مینیاتوری یا MCB (Miniature Circuit Breaker) یکی از اصلی ترین تجهیزات حفاظتی در تابلو های برق به شمار می‌رود که وظیفه آن قطع خودکار جریان در شرایط اضافه بار و اتصال کوتاه است. انتخاب صحیح این تجهیز، علاوه بر حفاظت از سیم ها، کابل ها و مصرف کننده ها نقش مهمی در کاهش احتمال بروز حوادث الکتریکی، جلوگیری از توقف ناخواسته خطوط تولید و افزایش طول عمر تجهیزات صنعتی دارد.

در میان تجهیزات حفاظتی موجود در بازار، محصولات هیوندای الکتریک (Hyundai Electric) به دلیل تنوع محصولات و حضور در پروژه های صنعتی و ساختمانی، مورد توجه مهندسان برق، تابلو‌سازان و مجریان تأسیسات قرار گرفته‌اند. یکی از محصولات این مجموعه، کلید مینیاتوری سری HGD63N است که در انتخاب آن باید مشخصاتی مانند جریان نامی، منحنی قطع، قدرت قطع اتصال کوتاه، تعداد پل، ولتاژ کاری و شرایط نصب به‌دقت بررسی شوند.

آشنایی با کلید مینیاتوری هیوندای

کلید مینیاتوری هیوندای یکی از محصولاتی است که در بررسی تجهیزات حفاظتی مدار های فشار ضعیف مورد توجه قرار می‌گیرد. این دسته از کلید ها برای حفاظت مدار در برابر اضافه جریان طراحی شده‌اند و عملکرد آن ها بر پایه دو ساز و کار حفاظتی حرارتی و مغناطیسی استوار است. ساز و کار حرارتی برای تشخیص اضافه بار و مکانیسم مغناطیسی برای واکنش سریع به جریان های اتصال کوتاه به کار می‌رود.

در انتخاب کلید HGD63N باید میان مشخصات درج شده روی بدنه، اطلاعات کاتالوگ سازنده و نیاز های واقعی مدار تفاوت قائل شد. نام سری به‌تنهایی برای تعیین تمام مشخصات فنی یک محصول کافی نیست و مواردی مانند جریان نامی، تعداد پل، منحنی قطع و قدرت قطع باید از روی کد کامل سفارش یا پلاک فنی محصول تأیید شوند.

قدرت قطع ۶ کیلوآمپر یکی از مشخصات مهم مدل مورد بررسی در این مقاله است. این مقدار بیانگر توانایی کلید در قطع جریان اتصال کوتاه تا سطح مشخص‌شده، تحت شرایط آزمون و ولتاژ تعریف شده برای محصول است. به همین دلیل، قدرت قطع باید با جریان اتصال کوتاه احتمالی در محل نصب مقایسه شود و نباید آن را با جریان نامی کلید اشتباه گرفت.

قدرت قطع ۶ کیلوآمپر در کلید مینیاتوری هیوندای چه مفهومی دارد؟

قدرت قطع اتصال کوتاه یکی از مهم ترین پارامتر های حفاظتی در طراحی شبکه های برق فشار ضعیف است. زمانی که در یک مدار، اتصال کوتاه بین فاز ها یا بین فاز و نول رخ می‌دهد، جریان عبوری ممکن است در مدت بسیار کوتاهی به چندین برابر جریان نامی مدار برسد. اگر کلید حفاظتی توانایی قطع این جریان را نداشته باشد، احتمال آسیب دیدن کنتاکت ها، تخریب تجهیزات حفاظتی و بروز خطرات جدی افزایش پیدا می‌کند.

در کلید مینیاتوری هیوندای HGD63N با قدرت قطع ۶ کیلوآمپر، عدد ۶۰۰۰ آمپر به ظرفیت قطع اتصال کوتاه در شرایط مشخص شده توسط سازنده اشاره دارد. این مشخصه با جریان نامی کلید تفاوت دارد. برای مثال، کلیدی با جریان نامی ۲۰ آمپر و قدرت قطع ۶ کیلوآمپر، برای عبور مداوم جریان ۶۰۰۰ آمپر طراحی نشده است؛ بلکه باید بتواند جریان اتصال کوتاه تعریف شده را مطابق استاندارد و شرایط کاری خود قطع کند.

برای انتخاب صحیح کلید با قدرت قطع ۶ کیلوآمپر، ابتدا باید جریان اتصال کوتاه احتمالی در نقطه نصب محاسبه یا اندازه گیری شود. در این محاسبات، عواملی مانند توان و امپدانس ترانسفورماتور، طول و سطح مقطع کابل‌های تغذیه، امپدانس شبکه بالادست و نوع اتصال زمین اهمیت دارند.

در صورتی که جریان اتصال کوتاه پیش بینی شده در محل نصب از ظرفیت قطع کلید بیشتر باشد، استفاده از این کلید به‌تنهایی انتخاب مناسبی نخواهد بود. در چنین شرایطی باید تجهیزی با ظرفیت قطع کافی انتخاب شود یا هماهنگی حفاظتی تأیید شده‌ای با تجهیزات بالا دست در نظر گرفته شود. صرف وجود یک کلید حفاظتی دیگر در مسیر تغذیه، به معنی افزایش خودکار قدرت قطع کلید پایین دست نیست.

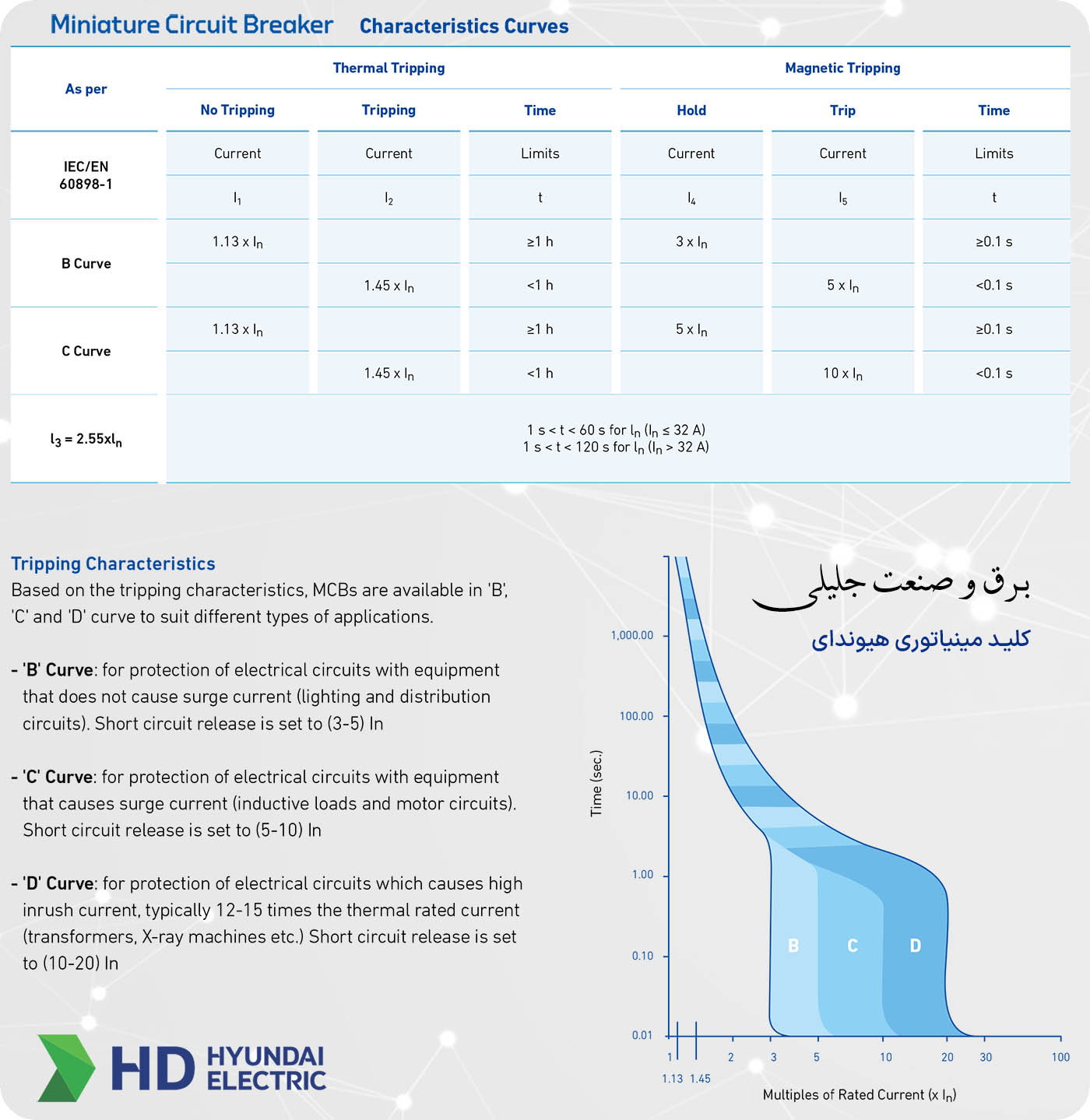

منحنی قطع B در کلید مینیاتوری هیوندای

منحنی قطع یا Trip Curve مشخص می‌کند که کلید مینیاتوری در برابر جریان های مختلف، با چه سرعتی واکنش نشان می‌دهد. این ویژگی در انتخاب کلید متناسب با نوع بار اهمیت زیادی دارد؛ زیرا جریان راه‌اندازی تجهیزات مختلف یکسان نیست و انتخاب منحنی نامناسب می‌تواند باعث قطع نا خواسته مدار در زمان روشن شدن تجهیزات شود.

در کلید های مینیاتوری با مشخصه B، محدوده عملکرد لحظه‌ای بخش مغناطیسی معمولاً بین ۳ تا ۵ برابر جریان نامی قرار دارد. برای نمونه، در یک کلید با جریان نامی ۱۰ آمپر و منحنی B، عملکرد مغناطیسی لحظه‌ای در محدوده تقریبی ۳۰ تا ۵۰ آمپر تعریف می‌شود. این بازه، محدوده عملکرد مشخصه حفاظتی است و نباید آن را به عنوان یک مقدار دقیق و ثابت برای قطع در نظر گرفت.

منحنی B معمولاً برای مدار هایی مناسب است که جریان هجومی یا راه‌اندازی نسبتاً پایینی دارند. در بسیاری از مدار های روشنایی، پریز های عمومی و برخی بار های مقاومتی این منحنی استفاده میشود.

یکی از نکات مهم در انتخاب منحنی B، بررسی جریان اتصال کوتاه انتهای مدار است. در مدار های طولانی یا مدار هایی که سطح مقطع کابل محدود است، امپدانس مسیر افزایش پیدا می‌کند و جریان خطا ممکن است کاهش یابد. در چنین شرایطی باید اطمینان حاصل کرد که جریان خطا برای عملکرد حفاظتی کلید در زمان موردنیاز کافی است.

از سوی دیگر، اگر یک مدار دارای جریان هجومی قابل توجه باشد، استفاده از منحنی B ممکن است به قطع ناخواسته در لحظه راه‌اندازی منجر شود. بنابراین، مهندسان برق باید پیش از انتخاب این مشخصه، اطلاعات مربوط به جریان راه‌اندازی تجهیزات و رفتار گذرای بار را بررسی کنند.

منحنی قطع C در کلید مینیاتوری هیوندای

منحنی C یکی از مشخصه های پرکاربرد در کلید های مینیاتوری است که برای مدار هایی با جریان راه‌اندازی متوسط مورد استفاده قرار می‌گیرد. محدوده عملکرد لحظه‌ای بخش مغناطیسی کلید های دارای منحنی C معمولاً بین ۵ تا ۱۰ برابر جریان نامی است. این بازه به کلید اجازه می‌دهد تا در برابر برخی جریان های هجومی کوتاه‌مدت، بدون قطع ناخواسته مدار تحمل بیشتری داشته باشد.

برای مثال، در یک کلید با جریان نامی ۱۶ آمپر و مشخصه C، محدوده عملکرد مغناطیسی لحظه‌ای در حدود ۸۰ تا ۱۶۰ آمپر قرار می‌گیرد. این اعداد برای توضیح مفهوم منحنی قطع هستند و زمان و جریان عملکرد واقعی باید بر اساس منحنی زمان ـ جریان و اطلاعات فنی سازنده بررسی شوند.

مشخصه C در بسیاری از مدار های دارای بار های القایی، موتور های کوچک، تجهیزات دارای ترانسفورماتور و برخی مدار های کنترلی کاربرد دارد. در این تجهیزات، جریان لحظه‌ای هنگام راه‌اندازی می‌تواند از جریان عادی بهره‌برداری بیشتر باشد. انتخاب منحنی C در شرایط مناسب می‌تواند احتمال قطع ناخواسته هنگام راه‌اندازی را کاهش دهد.

با این حال، استفاده از منحنی C همیشه به معنی حفاظت بهتر نیست. از آنجا که محدوده عملکرد مغناطیسی این منحنی بالاتر از منحنی B است، در شرایطی که جریان اتصال کوتاه انتهای مدار پایین باشد، ممکن است دستیابی به زمان قطع موردنیاز دشوار تر شود. در نتیجه، انتخاب منحنی C باید همراه با بررسی امپدانس حلقه خطا و هماهنگی حفاظتی انجام شود.

در پروژه های صنعتی، انتخاب منحنی C برای بار هایی که دارای جریان هجومی هستند، باید بر پایه اطلاعات واقعی تجهیز انجام شود. برای موتور های الکتریکی، علاوه بر جریان راه‌اندازی، نوع راه‌اندازی، مدت زمان شتاب گیری، تعداد دفعات استارت و وجود تجهیزات حفاظتی مکمل مانند رله اضافه بار نیز اهمیت دارند.

تفاوت منحنی قطع B و C در کلید مینیاتوری هیوندای

تفاوت اصلی منحنی های B و C در محدوده عملکرد لحظه‌ای بخش مغناطیسی است. در مشخصه B، این محدوده معمولاً بین ۳ تا ۵ برابر جریان نامی قرار دارد، در حالی که در مشخصه C محدوده معمول عملکرد لحظه‌ای بین ۵ تا ۱۰ برابر جریان نامی است. این تفاوت باعث می‌شود رفتار کلید در مواجهه با جریان های هجومی و اتصال کوتاه یکسان نباشد.

در مدار هایی که جریان راه‌اندازی پایین دارند، مشخصه B می‌تواند گزینه‌ای متناسب با شرایط مدار باشد. در مقابل، مدار هایی که هنگام راه‌اندازی جریان لحظه‌ای بالاتری ایجاد می‌کنند، ممکن است به مشخصه C نیاز داشته باشند. البته این انتخاب نباید صرفاً بر اساس عنوان تجهیز انجام شود؛ زیرا دو موتور با توان یکسان نیز ممکن است به دلیل تفاوت در روش راه‌اندازی، بار مکانیکی و طراحی الکتریکی، جریان هجومی متفاوتی داشته باشند.

از دیدگاه حفاظت شبکه، منحنی B در جریان های خطای پایین تر می‌تواند زودتر وارد محدوده عملکرد مغناطیسی شود. در مقابل، منحنی C برای تحمل جریان های هجومی بالاتر طراحی شده است، اما همچنان باید بتواند جریان خطا را در مدت زمان مجاز قطع کند.

در انتخاب بین این دو مشخصه برای کلید مینیاتوری هیوندای HGD63N با قدرت قطع ۶ کیلوآمپر، لازم است سه موضوع اصلی به‌صورت هم زمان بررسی شوند: جریان بار و جریان راه‌اندازی، جریان اتصال کوتاه احتمالی در محل نصب و الزامات زمان قطع مدار. توجه هم زمان به این عوامل، از انتخاب صرفاً تجربی و بروز مشکلات حفاظتی جلوگیری می‌کند.

بررسی جریان نامی در انتخاب کلید مینیاتوری هیوندای

جریان نامی (Rated Current) یکی از مشخصات اساسی کلید مینیاتوری است و نشان می‌دهد کلید برای کار در چه سطحی از جریان، تحت شرایط مرجع تعریف شده، در نظر گرفته شده است. انتخاب جریان نامی مناسب باید با توجه به جریان مصرفی بار، ظرفیت جریان دهی کابل، شرایط محیطی و الزامات حفاظت مدار انجام شود.

در طراحی مدار های صنعتی، انتخاب جریان نامی کلید صرفاً با برابر گرفتن آن با جریان مصرف کننده صحیح نیست. ابتدا باید جریان طراحی بار محاسبه شود و سپس با در نظر گرفتن ظرفیت مجاز کابل و مشخصات تجهیز حفاظتی، جریان نامی مناسب انتخاب شود.

در حفاظت اضافه بار، هماهنگی میان جریان طراحی، جریان نامی کلید و ظرفیت جریان دهی مجاز هادی اهمیت دارد. در استاندارد های طراحی، روابط حفاظتی مشخصی برای اطمینان از حفاظت مناسب کابل ها در برابر اضافه بار وجود دارد. رعایت این روابط، به ویژه در تابلو های صنعتی با بار های متنوع، از گرم شدن بیش از حد هادی ها و کاهش عمر عایق کابل جلوگیری می‌کند.

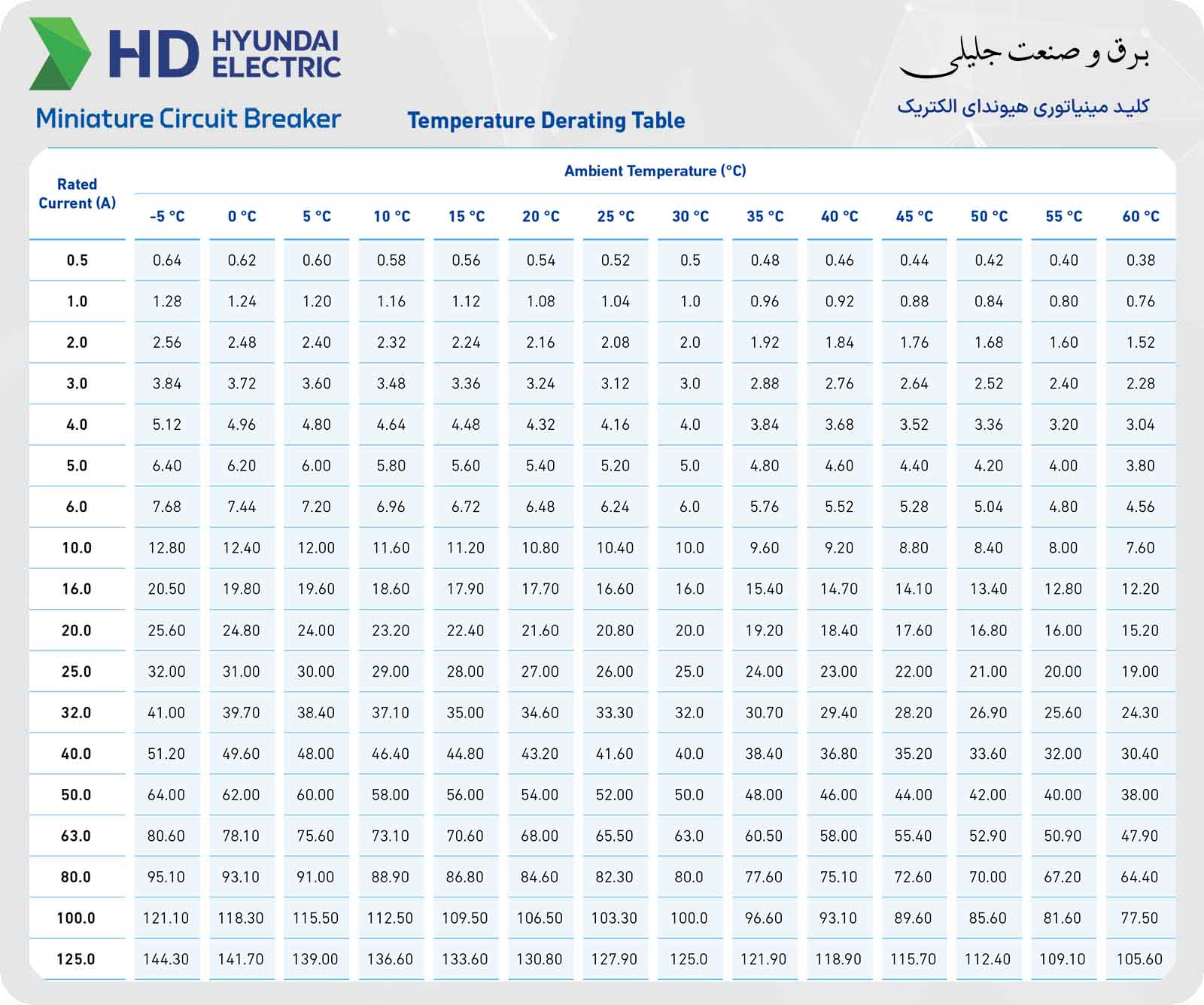

همچنین باید توجه داشت که دمای محیط، نحوه نصب، تعداد کلید های مجاور و شرایط تهویه تابلو ممکن است بر رفتار حرارتی کلید اثر بگذارند. در تابلو هایی که تجهیزات متراکم هستند یا در محیط های گرم نصب می‌شوند، بررسی ضرایب کاهش ظرفیت جریان بر اساس دستورالعمل سازنده ضروری است.

در زمان خرید کلید مینیاتوری HGD63N، باید جریان نامی دقیق مورد نیاز از روی مشخصات کامل محصول تأیید شود. انتخاب یک جریان نامی بالاتر با هدف جلوگیری از قطع مدار، بدون بررسی ظرفیت کابل و شرایط اضافه بار، می‌تواند حفاظت مدار را مختل کند.

نقش تعداد پل در انتخاب کلید مینیاتوری هیوندای

تعداد پل کلید مینیاتوری به تعداد مسیر های هادی اشاره دارد که کلید برای قطع و وصل آن ها طراحی شده است. انتخاب تعداد پل باید با توجه به ساختار شبکه، نوع تغذیه، نحوه توزیع بار و الزامات قطع هادی ها صورت بگیرد.

در مدار های تک فاز، معمولاً از کلید های یک پل یا دو پل متناسب با طراحی مدار استفاده می‌شود. در مدار های سه فاز نیز کلید های سه پل یا چهار پل، با توجه به نیاز مدار و الزامات قطع نول، کاربرد دارند.

در تابلو های برق صنعتی، تعداد پل مناسب باید با نقشه تک خطی، سیستم اتصال زمین و ساختار توزیع انرژی هماهنگ باشد. برای مثال، در برخی مدار های سه فاز دارای نول، قطع هم زمان هادی های فاز و نول ممکن است بر اساس الزامات طراحی ضروری باشد؛ اما تصمیم گیری درباره قطع نول به نوع شبکه و ضوابط اجرایی بستگی دارد.

نکته مهم آن است که تعداد پل را نمی‌توان تنها از روی نام HGD63N تعیین کرد. هنگام تهیه محصول، باید کد کامل و مشخصات درج‌شده روی بدنه یا بسته بندی بررسی شوند تا کلید انتخاب شده از نظر تعداد پل و نحوه عملکرد، با مدار موردنظر سازگار باشد.

بررسی ولتاژ کاری و فرکانس در کلید مینیاتوری HGD63N

ولتاژ نامی یکی از پارامتر های تعیین‌کننده در انتخاب کلید مینیاتوری است. هر کلید برای استفاده در محدوده مشخصی از ولتاژ و شرایط کاری طراحی و آزمون می‌شود. ازاین‌رو، هنگام انتخاب کلید HGD63N باید ولتاژ نامی و ولتاژ بهره برداری آن مطابق اطلاعات سازنده بررسی شود.

در شبکه های فشار ضعیف، ولتاژ فاز به نول و ولتاژ فاز به فاز بسته به نوع شبکه متفاوت است. کلید انتخاب‌شده باید از نظر ولتاژ کاری و قدرت قطع در ولتاژ مورد استفاده، با شرایط واقعی مدار مطابقت داشته باشد.

فرکانس شبکه نیز در مشخصات فنی تجهیزات الکتریکی اهمیت دارد. در شبکه های متداول برق صنعتی و ساختمانی، فرکانس بهره‌برداری باید در محدوده مجاز اعلام‌شده برای کلید قرار داشته باشد. در کاربرد های خاص، مانند برخی مدار های دارای مبدل یا شبکه هایی با شرایط غیر معمول، بررسی سازگاری تجهیز با شکل موج و فرکانس کاری ضرورت بیشتری پیدا می‌کند.

در زمان انتخاب کلید مینیاتوری هیوندای، تطبیق مشخصات ولتاژ و فرکانس با شبکه، در کنار بررسی جریان نامی و قدرت قطع، از الزامات اصلی طراحی و خرید به شمار می‌رود.

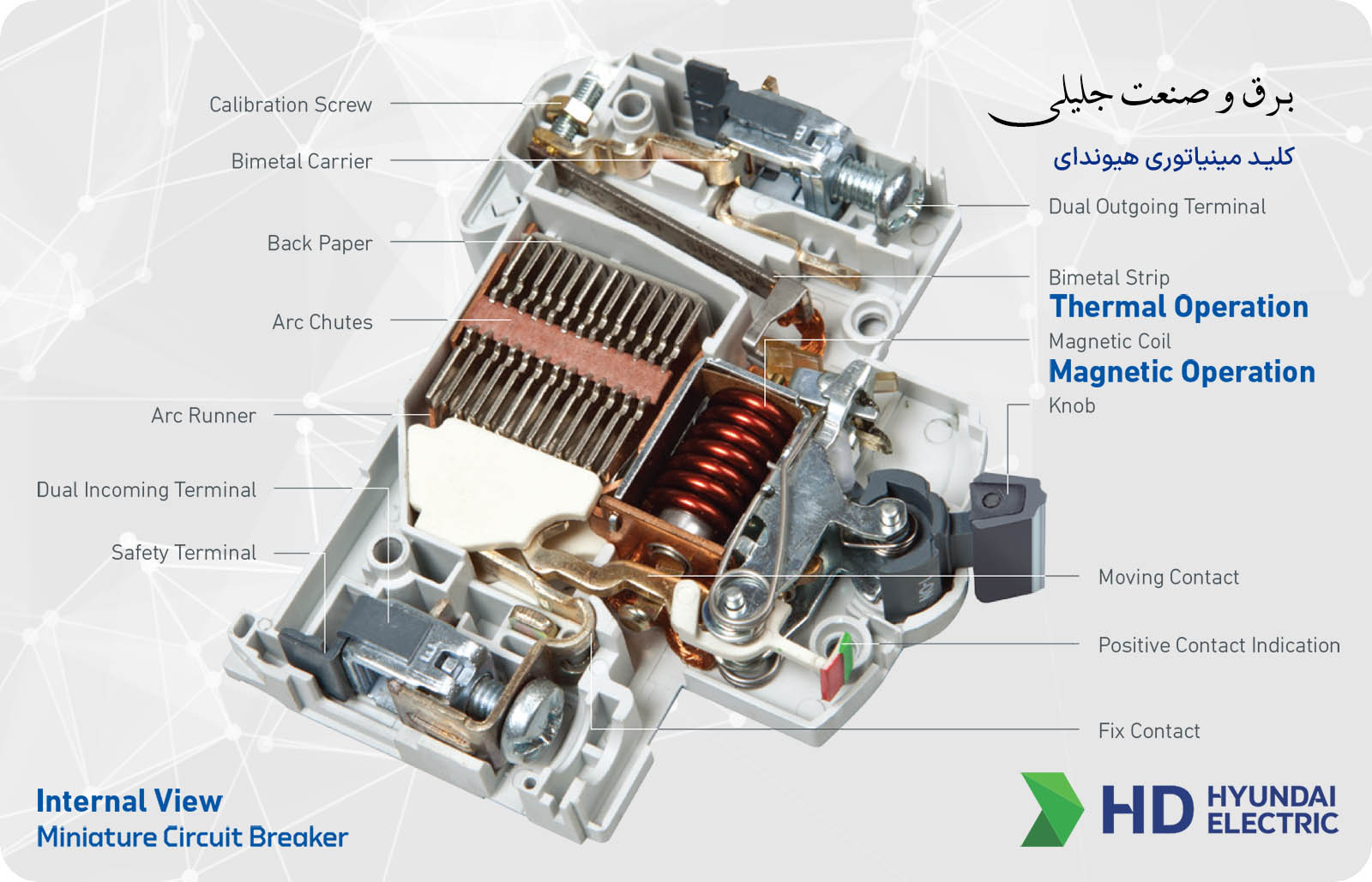

حفاظت حرارتی و مغناطیسی در کلید مینیاتوری هیوندای

عملکرد کلید های مینیاتوری بر پایه دو ساز و کار اصلی حفاظتی انجام می‌شود. بخش حرارتی برای تشخیص اضافه بار و بخش مغناطیسی برای تشخیص جریان های شدید ناشی از اتصال کوتاه طراحی شده است. شناخت این دو عملکرد، در انتخاب صحیح کلید و تحلیل رفتار آن در شرایط خطا اهمیت زیادی دارد.

در بخش حرارتی، معمولاً از یک المان دو فلزی استفاده می‌شود. عبور جریان بیش از مقدار مجاز باعث افزایش دمای این المان و تغییر شکل آن می‌شود. با افزایش دما و رسیدن ساز و کار به شرایط عملکرد، مکانیزم قطع فعال می‌شود. این فرآیند دارای تأخیر زمانی است و هرچه جریان اضافه بار بیشتر باشد، زمان عملکرد معمولاً کاهش پیدا می‌کند.

در بخش مغناطیسی، عبور جریان شدید از سیم پیچ یا سیستم مغناطیسی باعث ایجاد نیروی لازم برای فعال شدن مکانیزم قطع می‌شود. این عملکرد برای مقابله با جریان های اتصال کوتاه در مدت بسیار کوتاه طراحی شده است. محدوده عملکرد این بخش در کلید های دارای منحنی B و C متفاوت است و همین موضوع، تفاوت رفتار آن ها در برابر جریان های لحظه‌ای را مشخص می‌کند.

ترکیب حفاظت حرارتی و مغناطیسی موجب می‌شود کلید مینیاتوری بتواند در برابر دو وضعیت متفاوت، یعنی اضافه بار و اتصال کوتاه، از مدار محافظت کند. بااین‌حال، کلید مینیاتوری جایگزین تمام تجهیزات حفاظتی نیست. حفاظت موتور در برابر برخی شرایط خاص، حفاظت نشتی جریان و حفاظت های کنترلی ممکن است به تجهیزات مکمل نیاز داشته باشند.

بررسی هماهنگی حفاظتی کلید مینیاتوری HGD63N با تجهیزات صنعتی

هماهنگی حفاظتی یا Selectivity یکی از مفاهیم مهم در طراحی تابلو های برق صنعتی است. هدف از هماهنگی حفاظتی این است که در صورت بروز خطا در یک بخش از شبکه، نزدیک ترین تجهیز حفاظتی به محل خطا عمل کند و سایر بخش های سالم تا حد امکان به کار خود ادامه دهند.

در تابلو های برق دارای چندین سطح حفاظتی، انتخاب کلید های مینیاتوری باید با توجه به مشخصات تجهیزات بالا دست و پایین دست انجام شود. اگر منحنی های زمان ـ جریان کلید ها به درستی بررسی نشده باشند، ممکن است در زمان وقوع خطا، چند کلید به طور هم‌زمان قطع شوند و بخش بزرگی از شبکه از مدار خارج شود.

برای بررسی هماهنگی کلید HGD63N با قدرت قطع ۶ کیلوآمپر، باید منحنی زمان ـ جریان کلید با منحنی تجهیزات حفاظتی دیگر مقایسه شود. در این بررسی، نوع خطا، سطح جریان اتصال کوتاه، جریان نامی، مشخصه قطع و زمان عملکرد هر تجهیز اهمیت دارد.

همچنین باید میان مفاهیم انتخاب پذیری و پشتیبانی حفاظتی یا Back-up Protection تفاوت قائل شد. در برخی طراحی ها، هماهنگی تأیید شده میان دو تجهیز می‌تواند شرایط قطع جریان اتصال کوتاه را بهبود دهد. با این حال، استفاده از این قابلیت فقط در صورت وجود اطلاعات و جداول تأیید شده سازنده مجاز است و نباید بر اساس حدس یا صرفاً اختلاف جریان نامی کلید ها انجام شود.

کاربرد های کلید مینیاتوری هیوندای HGD63N با مشخصه B

کلید مینیاتوری با مشخصه B، در مدار هایی که جریان هجومی نسبتاً پایینی دارند، می‌تواند کاربرد داشته باشد. در برخی مدار های روشنایی، مدار های تغذیه تجهیزات الکترونیکی و بار های مقاومتی، انتخاب این منحنی ممکن است با شرایط عملکرد مدار سازگار باشد.

در تابلو های توزیع برق ساختمان های تجاری و صنعتی، بخشی از مدار های روشنایی و پریز ها می‌توانند با توجه به جریان مصرفی و شرایط اتصال کوتاه، از کلید های دارای منحنی B استفاده کنند. البته نوع بار، جریان راه‌اندازی و الزامات طراحی باید به صورت موردی بررسی شوند.

در مدار های فرمان و تغذیه تجهیزات کنترلی نیز گاهی از کلید های مینیاتوری با مشخصه B استفاده می‌شود. در این موارد باید جریان اولیه منابع تغذیه، ترانسفورماتور ها و تجهیزات الکترونیکی در نظر گرفته شود؛ زیرا برخی منابع تغذیه سوئیچینگ یا ترانسفورماتوره ا ممکن است در لحظه وصل، جریان هجومی قابل توجهی ایجاد کنند.

نکته مهم این است که مشخصه B به تنهایی تعیین کننده مناسب بودن کلید برای یک کاربرد نیست. ظرفیت جریان دهی کابل، سطح اتصال کوتاه، ولتاژ کاری، جریان نامی و شرایط قطع مدار باید همگی با هم بررسی شوند.

کاربرد های کلید مینیاتوری هیوندای HGD63N با مشخصه C

مشخصه C معمولاً برای مدار هایی در نظر گرفته می‌شود که جریان راه‌اندازی آن ها از بار های مقاومتی ساده بیشتر است. برخی تجهیزات دارای موتور های الکتریکی کوچک، ترانسفورماتور ها، فن ها، پمپ ها و مدار های دارای بار القایی ممکن است در گروه کاربرد های قابل بررسی برای منحنی C قرار بگیرند.

در سیستم های تهویه صنعتی، تجهیزات پمپاژ و برخی ماشین‌آلات، جریان اولیه راه‌اندازی می‌تواند به طور موقت از جریان نامی بیشتر شود. اگر کلید حفاظتی از نظر مشخصه قطع با این شرایط هماهنگ نباشد، ممکن است هنگام راه‌اندازی تجهیز، قطع ناخواسته رخ دهد.

با این حال، برای حفاظت موتور های الکتریکی، کلید مینیاتوری معمولی به تنهایی در همه شرایط کافی نیست. انتخاب تجهیزات حفاظتی موتور باید با توجه به جریان راه‌اندازی، جریان نامی، زمان شتاب گیری، کلاس حفاظتی مورد نیاز و شرایط اضافه بار صورت گیرد. در بسیاری از کاربرد ها، استفاده از رله اضافه بار یا کلید محافظ موتور در کنار تجهیزات اتصال کوتاه ضروری است. در نتیجه، مشخصه C را باید به عنوان یکی از گزینه های قابل بررسی برای مدار های دارای جریان هجومی متوسط در نظر گرفت، نه یک انتخاب عمومی برای تمام تجهیزات صنعتی.

نکات مهم در نصب کلید مینیاتوری هیوندای

نصب صحیح کلید مینیاتوری به اندازه انتخاب مشخصات فنی آن اهمیت دارد. حتی کلیدی که از نظر جریان نامی، منحنی قطع و قدرت قطع به درستی انتخاب شده باشد، در صورت نصب غیر اصولی ممکن است عملکرد حفاظتی مناسبی نداشته باشد. در مرحله نصب، باید ابعاد و سازگاری کلید با ریل و ساختار تابلو بررسی شود. اتصال محکم هادی ها به ترمینال ها، رعایت سطح مقطع مجاز سیم و کابل و استفاده از گشتاور سفت کردن توصیه شده توسط سازنده از نکات مهم اجرای صحیح هستند.

شل بودن اتصالات می‌تواند باعث افزایش مقاومت تماس، ایجاد حرارت موضعی و در نهایت آسیب دیدن ترمینال یا عایق هادی شود. از سوی دیگر، سفت کردن بیش از حد اتصالات نیز ممکن است به ترمینال یا هادی آسیب برساند. بنابراین، رعایت دستورالعمل نصب سازنده ضروری است.

همچنین باید فضای مناسب برای تهویه و دفع حرارت در تابلو در نظر گرفته شود. نصب تعداد زیادی کلید در فضای محدود، به‌خصوص در محیط های گرم، می‌تواند شرایط حرارتی تجهیز را تغییر دهد. در چنین شرایطی، بررسی دستورالعمل های کاهش ظرفیت جریان و شرایط نصب اهمیت زیادی دارد.

پیش از نصب یا سرویس کلید، قطع و ایمن سازی منبع تغذیه، اطمینان از نبود ولتاژ و رعایت اصول ایمنی کار با برق الزامی است. عملیات نصب و آزمون باید توسط افراد دارای صلاحیت فنی و با تجهیزات مناسب انجام شود.

اشتباهات رایج در انتخاب کلید مینیاتوری هیوندای

یکی از اشتباهات رایج در انتخاب کلید مینیاتوری، توجه صرف به جریان نامی و نادیده گرفتن قدرت قطع اتصال کوتاه است. ممکن است کلیدی از نظر جریان نامی با بار هماهنگ باشد، اما ظرفیت قطع آن برای محل نصب کافی نباشد. این مسئله به ویژه در تابلو های نزدیک به ترانسفورماتور یا نقاطی با سطح اتصال کوتاه بالا اهمیت دارد.

اشتباه دیگر، انتخاب منحنی قطع صرفاً بر اساس نوع ظاهری مصرف کننده است. برای مثال، تمام موتور های الکتریکی جریان راه‌اندازی یکسانی ندارند و حتی دو تجهیز مشابه ممکن است به دلیل تفاوت در روش راه‌اندازی یا بار مکانیکی، رفتار متفاوتی داشته باشند.

افزایش جریان نامی کلید برای جلوگیری از قطع مکرر نیز از خطا های مهم طراحی است. اگر قطع ناخواسته رخ می‌دهد، باید علت آن از طریق اندازه‌گیری جریان، بررسی وضعیت بار، تحلیل جریان هجومی و کنترل شرایط حرارتی مشخص شود. افزایش جریان نامی بدون ارزیابی ظرفیت کابل می‌تواند خطر گرم شدن بیش از حد هادی ها را افزایش دهد.

بی توجهی به شرایط محیطی، دمای داخل تابلو، نحوه سیم کشی و هماهنگی حفاظتی با تجهیزات بالا دست و پایین دست نیز می‌تواند موجب انتخاب نامناسب کلید شود. به همین دلیل، انتخاب کلید مینیاتوری باید بخشی از فرآیند طراحی و محاسبات حفاظتی باشد، نه صرفاً یک تصمیم مبتنی بر قیمت یا موجودی بازار.

راهنمای خرید کلید مینیاتوری هیوندای

برای خرید کلید مینیاتوری هیوندای ابتدا باید مشخصات مدار مورد نظر به‌طور کامل تعیین شوند. جریان طراحی بار، نوع شبکه، ولتاژ کاری، تعداد پل، جریان اتصال کوتاه احتمالی و نوع منحنی قطع از جمله اطلاعاتی هستند که پیش از سفارش باید مشخص شوند. پس از تعیین نیاز های مدار، لازم است کد کامل محصول با اطلاعات فنی سازنده تطبیق داده شود. در این مرحله، بررسی قدرت قطع ۶ کیلوآمپر، مشخصه B یا C و جریان نامی دقیق ضروری است. همچنین باید اطمینان حاصل شود که ولتاژ کاری و سایر مشخصات کلید با شرایط شبکه سازگار هستند.

در خرید تجهیزات حفاظتی، اصالت کالا و دسترسی به اطلاعات فنی معتبر نیز اهمیت زیادی دارد. محصول باید دارای مشخصات شناسایی روشن و اطلاعات قابل بررسی باشد تا در مراحل نصب، نگهداری و توسعه تابلو، امکان شناسایی دقیق تجهیز وجود داشته باشد.

در پروژه های صنعتی، بهتر است انتخاب و خرید کلید مینیاتوری با مشارکت طراح تابلو یا مهندس برق مسئول پروژه انجام شود. این رویکرد به کاهش خطا های انتخاب، جلوگیری از خرید تجهیزات ناسازگار و افزایش قابلیت اطمینان سیستم حفاظتی کمک می‌کند.
