راهنمای جامع انتخاب کنتاکتور هیوندای الکتریک

در راهنمای انتخاب کنتاکتور هیوندای ابتدا ساختار و منطق نام گذاری محصولات سری HGC بررسی می‌شود، سپس ویژگی های کنتاکتور های HGC، مدل های HGC B Type و کنتاکتور های خازنی هیوندای الکتریک توضیح داده خواهد شد. همچنین معیار های انتخاب کنتاکتور بر اساس توان موتور، جریان بار، ولتاژ، نوع کاربرد، بوبین، کنتاکت کمکی، شرایط نصب و دفعات قطع و وصل تشریح می‌شود تا انتخاب مدل مناسب صرفاً بر اساس عدد آمپر انجام نشود.

کنتاکتور هیوندای یکی از تجهیزات اساسی در مدار های فرمان و قدرت است که برای قطع و وصل کنترل شده بار های الکتریکی، به ویژه موتور های سه‌فاز و تجهیزات تأسیسات الکتریکی صنعتی مورد استفاده قرار می‌گیرد. برق و صنعت جلیلی نمایندگی هیوندای الکتریک این تجهیز را با ضمانت اصالت کالا، 24 ماه گارانتی معتبر و قیمت دست اول ارائه میکند.

قیمت مناسب، طراحی صنعتی، کیفیت ساخت بالا، تنوع رنج جریان و امکان استفاده از تجهیزات جانبی متنوع باعث شده است کنتاکتور هیوندای الکتریک در بسیاری از تابلو های برق صنعتی و خطوط تولید مورد استفاده قرار گیرد.

در زمان خرید کنتاکتور هیوندای، توجه به جریان کاری بار و نوع مصرف کننده اهمیت زیادی دارد. برای موتور های الکتریکی، انتخاب کنتاکتور بر اساس جریان و توان AC-3 انجام می‌شود؛ زیرا این رده برای قطع و وصل موتور های قفس سنجابی در شرایط بهره برداری عادی تعریف شده است. در مقابل، برای بار های مقاومتی یا کاربرد هایی که تعداد دفعات قطع و وصل بالاتر است، شرایط انتخاب می‌تواند متفاوت باشد.

ولتاژ بوبین نیز یکی از پارامتر های مهم در انتخاب کنتاکتور است. بوبین برای ولتاژ های مختلف AC یا DC تولید میشوند و ولتاژ مدار فرمان باید دقیقاً با مشخصات بوبین مطابقت داشته باشد. علاوه بر این، تعداد کنتاکت های کمکی، ظرفیت جریان کنتاکت ها و امکان نصب تجهیزات جانبی باید متناسب با مدار فرمان و نیاز های کنترلی تابلو بررسی شود.

مشخصات فنی کنتاکتور هیوندای الکتریک

مشخصات فنی کنتاکتور هیوندای الکتریک بسته به سری و مدل محصول متفاوت است و شامل جریان نامی، رده کاری، توان قابل کنترل موتور، ولتاژ عایقی، ولتاژ بوبین، تعداد و نوع کنتاکت های اصلی و کمکی و شرایط نصب می‌شود. در کاربرد های صنعتی، تنها مقایسه جریان نامی کافی نیست و باید توان موتور، ولتاژ شبکه، تعداد دفعات استارت و توقف و شرایط محیطی نیز در انتخاب در نظر گرفته شود.

در مدار های راه‌اندازی موتور، کنتاکتور معمولاً در کنار تجهیزاتی مانند رله اضافه بار، کلید حفاظتی و تجهیزات فرمان قرار می‌گیرد.

کاتالوگ کنتاکتور هیوندای

بررسی کاتالوگ کنتاکتور هیوندای پیش از خرید، اطلاعات دقیق تری درباره رنج جریان، توان موتور، مشخصات بوبین، ابعاد، نحوه نصب، کنتاکت های کمکی و تجهیزات جانبی در اختیار قرار می‌دهد. این اطلاعات برای طراحی تابلو برق، انتخاب تجهیزات جایگزین و اطمینان از سازگاری کنتاکتور با مدار فرمان و قدرت اهمیت دارد. در صفحه مرتبط با هر محصول اطلاعات دقیق الکتریکی و فنی کالا به صورت کامل عنوان شده است.

لیست قیمت کنتاکتور هیوندای

قیمت کنتاکتور هیوندای بر اساس مدل، جریان نامی، ولتاژ بوبین و تجهیزات جانبی مورد نیاز متفاوت است. در سفارش های تعداد بالا نیز درصد تخفیف کنتاکتور هیوندای می‌تواند با توجه به حجم خرید متفاوت باشد. جهت اطلاع از قیمت روز و درصد تخفیف با ما تماس بگیرید.

نمایندگی کنتاکتور هیوندای الکتریک

برق و صنعت جلیلی نمایندگی هیوندای الکتریک در زمینه واردات تخصصی تجهیزات برق صنعتی و ارائه محصولات اورجینال هیوندای الکتریک در لاله زار تهران فعالیت می‌کند و با ارائه مشاوره تخصصی، به انتخاب کنتاکتور متناسب با نوع بار، توان موتور، ولتاژ مدار فرمان و شرایط بهره برداری راهنمایی می‌کند. این مجموعه امکان استعلام مشخصات و قیمت مدل های مختلف کنتاکتور و تأمین تجهیزات مورد نیاز تابلو های برق صنعتی را فراهم می‌سازد.

انتخاب صحیح کنتاکتور در یک تابلو برق صنعتی فقط به معنای انتخاب یک تجهیز بر اساس جریان نامی نیست؛ بلکه باید مجموعه‌ای از پارامتر های الکتریکی، نوع بار، کلاس کاری، ولتاژ مدار قدرت و فرمان، تعداد دفعات قطع و وصل، شرایط محیطی، ظرفیت حرارتی، آرایش کنتاکت های کمکی و نحوه هماهنگی کنتاکتور با تجهیزات حفاظتی بررسی شود. در میان تجهیزات مورد استفاده در مدار های فرمان و قدرت، کنتاکتور های هیوندای الکتریک به دلیل تنوع مدل، گستره جریان، امکان استفاده در مدار های موتوری و صنعتی و وجود مدل های اختصاصی برای سوئیچینگ خازن، یکی از گزینه های قابل بررسی برای طراحی تابلو های برق فشار ضعیف هستند. سری HGC هیوندای در رنج های مختلف از کنتاکتور های کوچک تا مدل های جریان بالا در مدل های HGC از 9 تا 800 آمپر دیده می‌شوند.

کاربرد کنتاکتور هیوندای

کنتاکتور یک تجهیز الکترومکانیکی برای قطع و وصل مدار های قدرت از طریق یک مدار فرمان است. هنگامی که ولتاژ مناسب به بوبین کنتاکتور اعمال می‌شود، میدان مغناطیسی ایجاد شده باعث حرکت مکانیزم داخلی و تغییر وضعیت کنتاکت های اصلی می‌شود. به این ترتیب می‌توان بار هایی مانند موتور های الکتریکی، هیتر ها، سیستم های تهویه، پمپ ها، کمپرسور ها، فن ها و سایر مصرف‌کننده های صنعتی را از طریق یک مدار فرمان کنترل کرد. مزیت مهم این ساختار آن است که مدار فرمان می‌تواند با سطح ولتاژ و جریان بسیار پایین تر، وضعیت یک مدار قدرت با جریان بالاتر را کنترل کند.

کنتاکتور های سری HGC هیوندای برای کاربرد های مختلف در سیستم های برق و کنترل طراحی شده‌اند. در اطلاعات فنی این خانواده، ولتاژ عملیاتی تا 690 ولت و ولتاژ عایقی بسته به فریم و مدل تا 1000 ولت ذکر شده است. همچنین مدل های مختلف این سری برای بار های AC و کاربرد های متنوع صنعتی در دسترس هستند.

یکی از نکات مهم هنگام خرید کنتاکتور هیوندای این است که جریان درج شده روی بدنه یا مدل محصول را نباید به تنهایی معیار انتخاب قرار داد. برای مثال، جریان نامی کنتاکتور در رده AC-3 برای راه‌اندازی موتور با جریان مجاز آن در شرایط AC-1 یکسان نیست. نوع بار و رده بهره برداری باید قبل از انتخاب مدل مشخص شود.

معرفی کنتاکتور هیوندای سری HGC

سری HGC یکی از خانواده های اصلی کنتاکتور های هیوندای است که برای کنترل بار های الکتریکی در مدار های فشار ضعیف طراحی شده است. این سری در رنج های جریان متنوع تولید شده و مدل های آن از HGC9 تا HGC800 را شامل می‌شود. اطلاعات کاتالوگی برای مدل های مختلف، توان موتور متناظر را در ولتاژ های مختلف نیز ارائه می‌کند.

در مدل های HGC9 تا HGC100، بسته به مدل و پیکربندی، امکان نصب روی ریل DIN یا پیچ وجود دارد و ساختار ماژولار برای استفاده از تجهیزات جانبی مانند کنتاکت کمکی، تایمر، اینترلاک مکانیکی و تجهیزات مرتبط پیش‌بینی شده است. برای مدل های بزرگ‌تر نیز ساختار کنتاکتور متناسب با جریان و ابعاد تجهیز تغییر می‌کند.

یکی از ویژگی های قابل توجه سری HGC، تنوع کنتاکت های کمکی است. بسته به مدل و کد سفارش می‌توان از آرایش‌هایی مانند 1NO+1NC و 2NO+2NC و ترکیب های دیگر استفاده کرد. کنتاکت های کمکی در مدار های خود نگهدار، سیگنال دهی، اینترلاک، کنترل PLC، اعلام وضعیت کنتاکتور و مدار های حفاظتی کاربرد دارند.

تفاوت جریان AC1 و AC3 در انتخاب کنتاکتور هیوندای

یکی از مهم ترین اشتباهات هنگام خرید کنتاکتور هیوندای، انتخاب تجهیز صرفاً بر اساس جریان AC1 است. AC1 بیشتر برای بار های نسبتاً مقاومتی یا بار هایی با شرایط سوئیچینگ آسان تر به کار می‌رود، در حالی که AC3 برای کاربرد های معمول موتورهای قفس سنجابی در نظر گرفته می‌شود؛ موتوری که هنگام وصل شدن جریان راه‌اندازی قابل توجهی دارد و هنگام قطع، شرایط متفاوتی نسبت به یک بار مقاومتی ایجاد می‌کند.

برای مثال، برای سری HGC، مدل HGC50 در ولتاژ 380 تا 440 ولت دارای مقدار توان 22 کیلووات و جریان 50 آمپر در AC3 است، در حالی که جریان حرارتی AC1 آن 70 آمپر ذکر شده است. برای HGC65 نیز مقدار AC3 برابر 30 کیلووات و 65 آمپر و جریان حرارتی AC1 برابر 85 آمپر اعلام شده است. بنابراین استفاده از عدد 85 آمپر برای انتخاب HGC65 در یک موتور 65 آمپری، بدون بررسی کلاس بهره‌برداری، روش صحیح انتخاب نیست.

به همین دلیل، اگر هدف شما کنترل یک موتور سه فاز است، ابتدا باید جریان پلاک موتور، ولتاژ شبکه، توان موتور، روش راه‌اندازی و تعداد دفعات استارت در ساعت مشخص شود و سپس مدل کنتاکتور با توجه به رده AC-3 انتخاب شود.

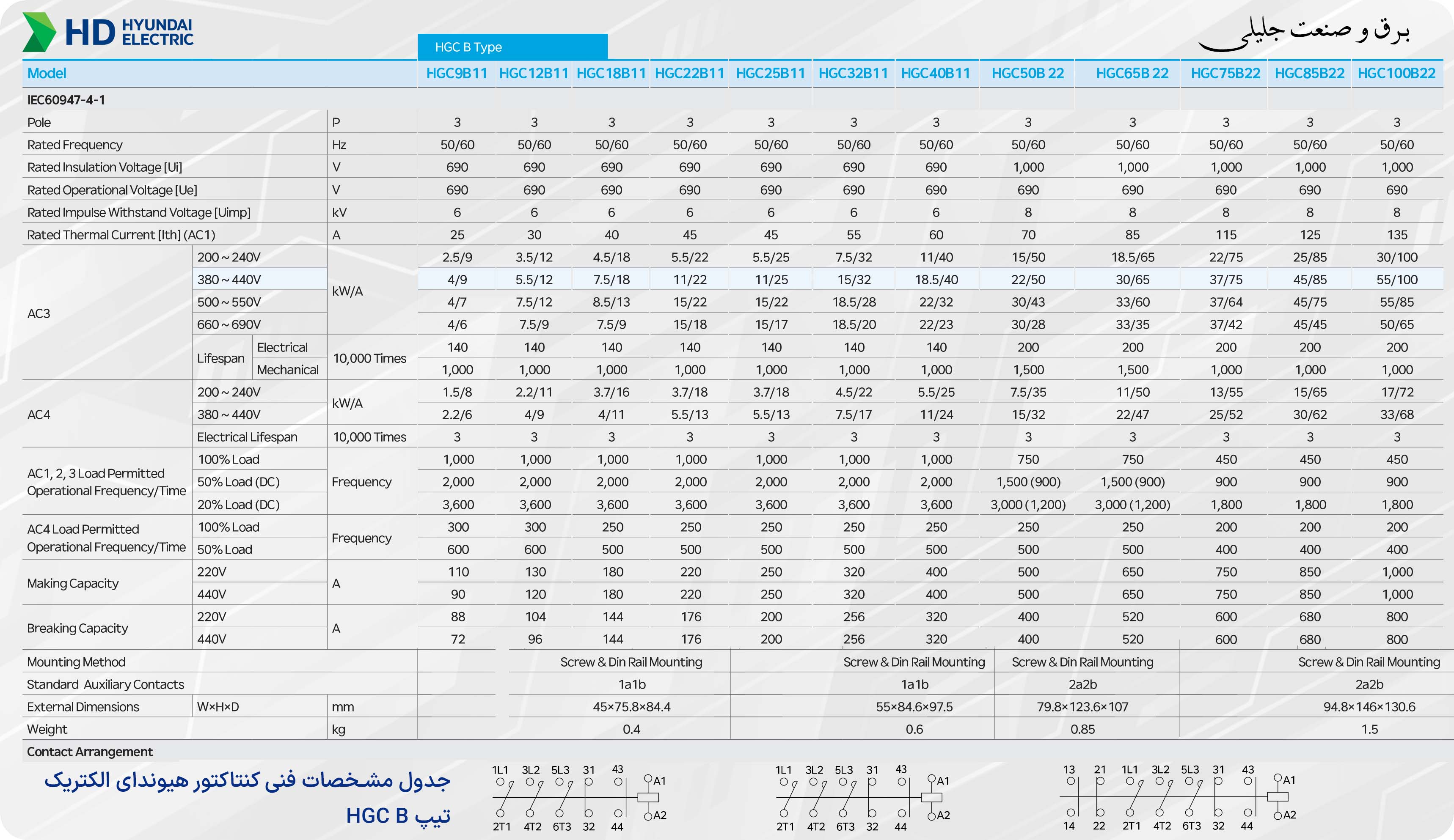

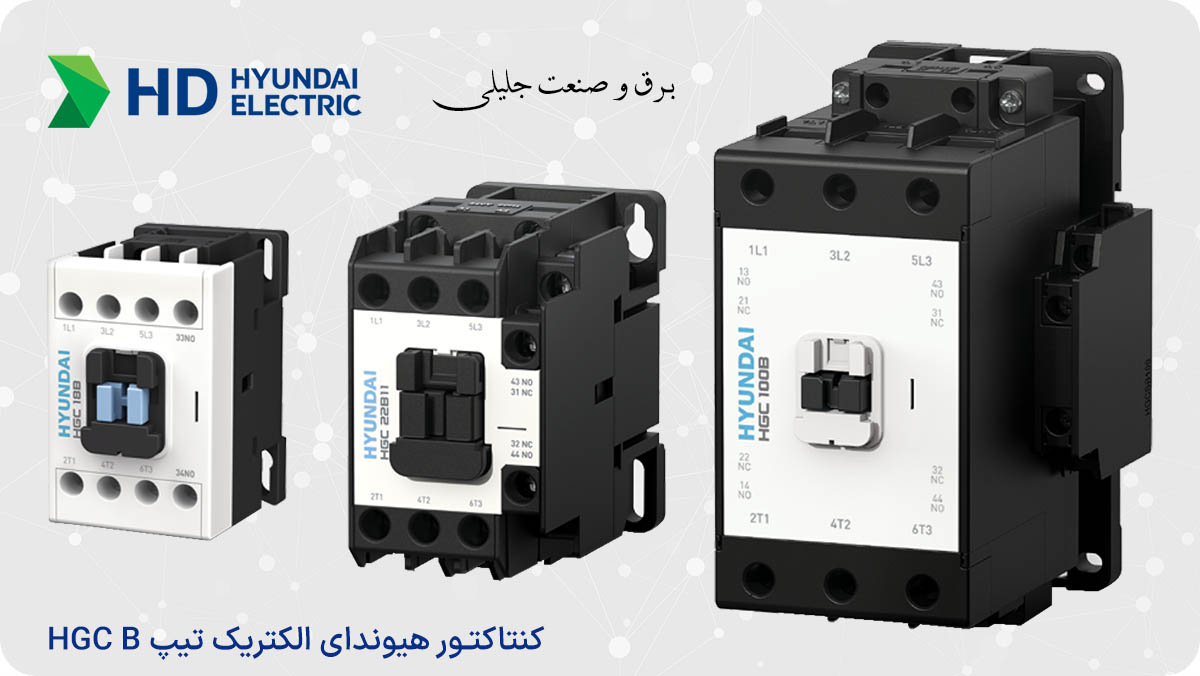

کنتاکتور HGC B Type

HGC B Type یکی از نسخه های اقتصادی سری HGC است که در مدل های 9 تا 100 آمپر دیده می‌شود. در انتخاب HGC B Type باید توجه داشت که عبارت B Type به معنای آن نیست که می‌توان هر مدل B را صرفاً بر اساس جریان AC1 برای هر نوع بار استفاده کرد. اطلاعات AC3 نیز باید بررسی شود.

این مدل ها از نظر نصب نیز انعطاف مناسبی دارند و امکان نصب با پیچ و ریل DIN را دارا است. در کاربرد های صنعتی، وجود کنتاکت کمکی می‌تواند در طراحی مدار های فرمان پیچیده تر مزیت عملی داشته باشد؛ برای نمونه می‌توان از یک جفت کنتاکت برای خود نگهداری، یک کنتاکت برای فیدبک وضعیت و کنتاکت دیگر برای اینترلاک یا سیگنال دهی استفاده کرد، البته مشروط به اینکه جریان و رده بهره‌برداری کنتاکت های کمکی نیز با مدار کنترل مطابقت داشته باشد.

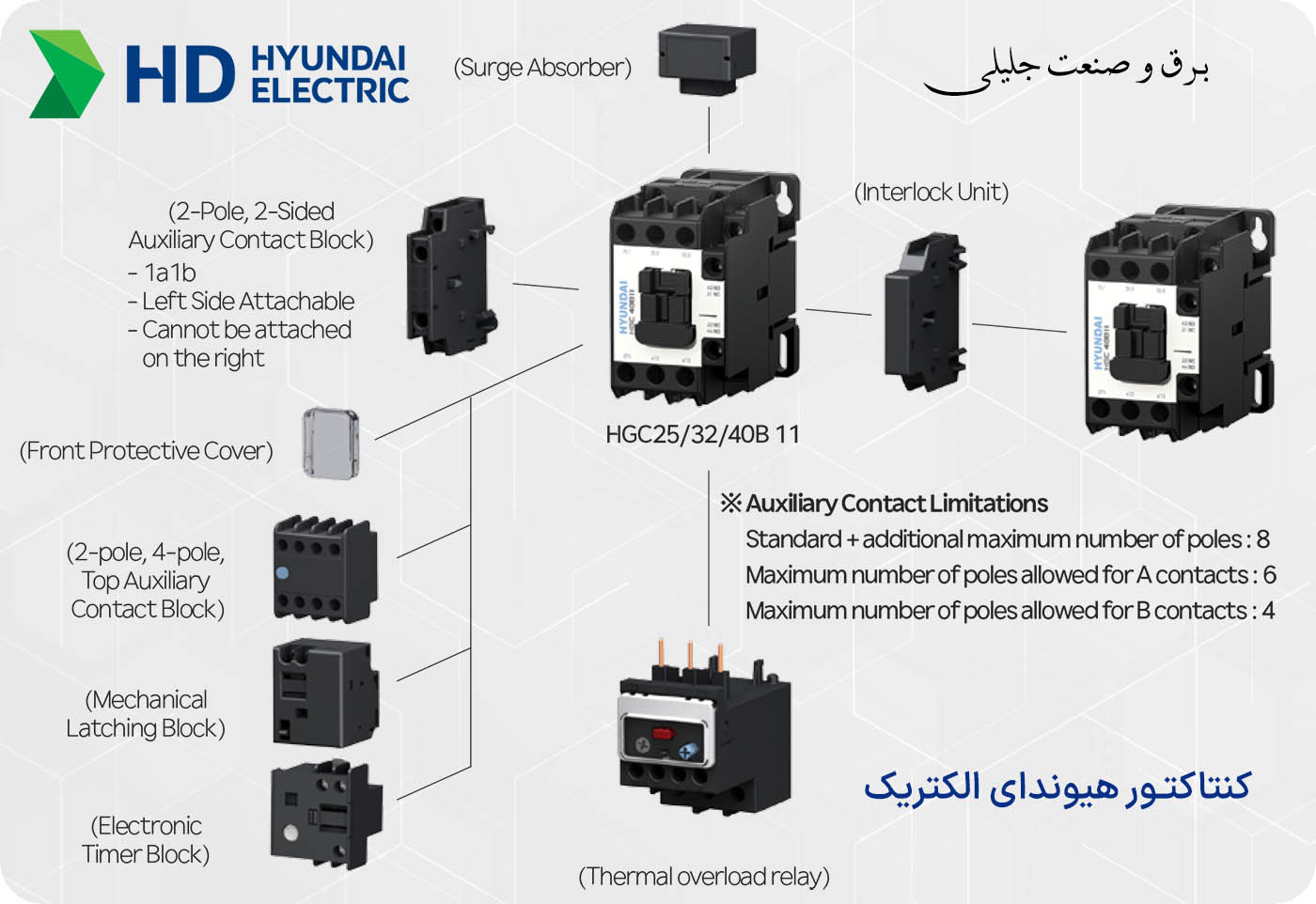

کنتاکت های کمکی در کنتاکتور هیوندای HGC

کنتاکت کمکی بخشی از مدار قدرت اصلی نیست و معمولاً برای کنترل و سیگنال دهی مورد استفاده قرار می‌گیرد. در کنتاکتور های HGC امکان استفاده از بلوک های کمکی مختلف وجود دارد. مدل هایی مانند HGCTB02، HGCTB11، HGCTB20، HGCTB04، HGCTB13، HGCTB22، HGCTB31 و HGCTB40 برای آرایش های مختلف کنتاکت کمکی معرفی شده‌اند. همچنین بلوک های کمکی جانبی برای برخی فریم ها وجود دارند.

در نام گذاری رایج، NO یا A به کنتاکت نرمال باز و NC یا B به کنتاکت نرمال بسته اشاره دارد. برای مثال 2NO+2NC به معنای دو کنتاکت نرمال باز و دو کنتاکت نرمال بسته است. هنگام سفارش باید علاوه بر جریان اصلی، تعداد و نوع کنتاکت کمکی مورد نیاز مدار فرمان نیز مشخص شود.

بوبین کنتاکتور هیوندای و اهمیت انتخاب ولتاژ فرمان

بوبین کنتاکتور رابط بین مدار فرمان و مکانیزم قطع و وصل کنتاکتور است. اگر ولتاژ بوبین با ولتاژ مدار فرمان سازگار نباشد، کنتاکتور یا عمل نمی‌کند یا در صورت انتخاب اشتباه می‌تواند دچار عملکرد نامطمئن و آسیب شود. بنابراین هنگام خرید کنتاکتور هیوندای باید ولتاژ بوبین دقیقاً از روی نقشه فرمان یا مشخصات سیستم تعیین شود.

در کد گذاری محصولات HGC، بخش مربوط به نوع و ولتاژ بوبین اهمیت زیادی دارد. اطلاعات کاتالوگی، گزینه‌هایی برای بوبین AC و DC و در برخی مدل ها AC/DC را نشان می‌دهد. برای مدل های کوچک تر، ولتاژ هایی مانند 24، 110، 220 و سایر ولتاژ های فرمان بسته به نسخه محصول قابل مشاهده است. در برخی مدل های بزرگ تر نیز ساختار بوبین AC/DC ارائه شده است.

به عنوان یک قاعده مهندسی، قبل از ثبت سفارش باید سه مورد «ولتاژ بوبین»، «فرکانس بوبین در صورت AC بودن» و «نوع بوبین AC، DC یا AC/DC» بررسی شود. عبارت 220 ولت به تنهایی برای سفارش کافی نیست؛ زیرا باید مشخص شود منظور 220VAC با فرکانس 50/60 هرتز است یا 220VDC یا نسخه دیگری.

راهنمای انتخاب کنتاکتور هیوندای برای موتور

برای انتخاب کنتاکتور هیوندای در مدار موتور، نخست جریان نامی موتور از پلاک آن استخراج می‌شود. سپس ولتاژ شبکه و توان موتور کنترل شده و رده بهره برداری مورد نظر مشخص می‌شود. در اغلب کاربرد های موتور های القایی قفس سنجابی، AC-3 پارامتر اصلی انتخاب است. اگر موتور به صورت مکرر در حال Jog، Plugging یا عملیات با قطع و وصل شدید باشد، باید شرایط AC-4 و سایر پارامتر های مربوط به عمر الکتریکی نیز بررسی شوند.

برای نمونه، در اطلاعات سری HGC، HGC9 در ولتاژ 380 تا 440 ولت برای حدود 4 کیلووات و 9 آمپر در AC3 معرفی شده و HGC12 برای حدود 5.5 کیلووات و 12 آمپر در همین بازه ولتاژی ذکر شده‌اند. این اعداد باید به عنوان اطلاعات انتخاب از جدول سازنده در نظر گرفته شوند و جایگزین بررسی جریان واقعی پلاک موتور و شرایط کاری نیستند.

در پروژه هایی که موتور با بار سنگین، استارت های متعدد یا سیکل کاری سخت کار می‌کند، انتخاب کنتاکتور صرفاً با تطبیق توان موتور و توان نوشته‌شده روی کنتاکتور کافی نیست. تعداد دفعات استارت در ساعت، زمان کارکرد، نوع بار مکانیکی و شرایط قطع مدار باید در نظر گرفته شود.

انتخاب کنتاکتور بر اساس توان موتور؛ چرا آمپر مهم تر از کیلووات نیست؟

توان موتور به تنهایی معیار کاملی برای انتخاب کنتاکتور نیست. یک موتور با توان مشخص می‌تواند در ولتاژ های مختلف جریان های متفاوتی داشته باشد و حتی در یک ولتاژ مشخص، ضریب توان، راندمان و شرایط بار روی جریان واقعی تأثیر می‌گذارند. بنابراین عدد کیلووات بیشتر برای تطبیق اولیه استفاده می‌شود و جریان نامی و کلاس بهره‌برداری باید انتخاب نهایی را تأیید کنند.

به عنوان مثال، کاتالوگ سری HGC برای ولتاژ های 200 تا 240، 380 تا 440، 500 تا 550 و 660 تا 690 ولت، ظرفیت های متفاوتی را برای یک مدل مشخص ارائه می‌کند. این موضوع نشان می‌دهد که نمی‌توان گفت «کنتاکتور HGC50 همیشه برای موتور 22 کیلووات مناسب است» بدون آنکه ولتاژ شبکه و شرایط کاری مشخص باشد.

کنتاکتور خازنی هیوندای الکتریک چیست؟

کنتاکتور خازنی هیوندای برای سوئیچینگ بانک های خازنی در سیستم های اصلاح ضریب توان طراحی شده است. این نوع کنتاکتور با کنتاکتور معمولی موتور تفاوت مهمی دارد، زیرا هنگام اتصال خازن به شبکه ممکن است جریان هجومی بسیار بزرگی ایجاد شود. در منابع فنی هیوندای، کنتاکتور های خازنی با ساختار مقاومتی برای پیش شارژ و کنتاکت های زودبسته شونده معرفی شده‌اند تا جریان هجومی لحظه وصل خازن محدود شود.

این موضوع دلیل مهمی است که نباید برای بانک خازنی صرفاً از یک کنتاکتور موتور معمولی استفاده کرد. کنتاکتور مخصوص خازن برای شرایط ویژه اتصال خازن طراحی شده و مکانیزم محدودکردن جریان هجومی، نقش مهمی در افزایش قابلیت اطمینان و کاهش استهلاک کنتاکت‌های اصلی دارد.

نحوه عملکرد کنتاکتور خازنی HGC

هنگام فرمان به کنتاکتور خازنی، کنتاکت های پیش شارژ زودتر از کنتاکت های اصلی وارد مدار می‌شوند. مقاومت های متصل به این مسیر باعث می‌شوند جریان هجومی اولیه کنترل شود. پس از کاهش شرایط گذرا، کنتاکت های اصلی وارد مدار شده و مسیر اصلی جریان را برقرار می‌کنند. در نتیجه، جریان شدید اولیه که در زمان اتصال مستقیم خازن به شبکه رخ می‌دهد، محدود می‌شود. منابع فنی هیوندای برای این ساختار از ترکیب کنتاکتور مغناطیسی، مقاومت های دمپینگ و کنتاکت های early-make نام می‌برند.

اهمیت این طراحی زمانی بیشتر می‌شود که چند پله خازنی به صورت متوالی و توسط رگولاتور ضریب توان وارد مدار شوند. هر بار اتصال یک پله خازنی، شرایط گذرای جدیدی ایجاد می‌کند و اگر کنتاکتور مناسب انتخاب نشده باشد، استهلاک کنتاکت ها، افزایش جریان هجومی و اختلال در عملکرد بانک خازنی می‌تواند افزایش یابد.

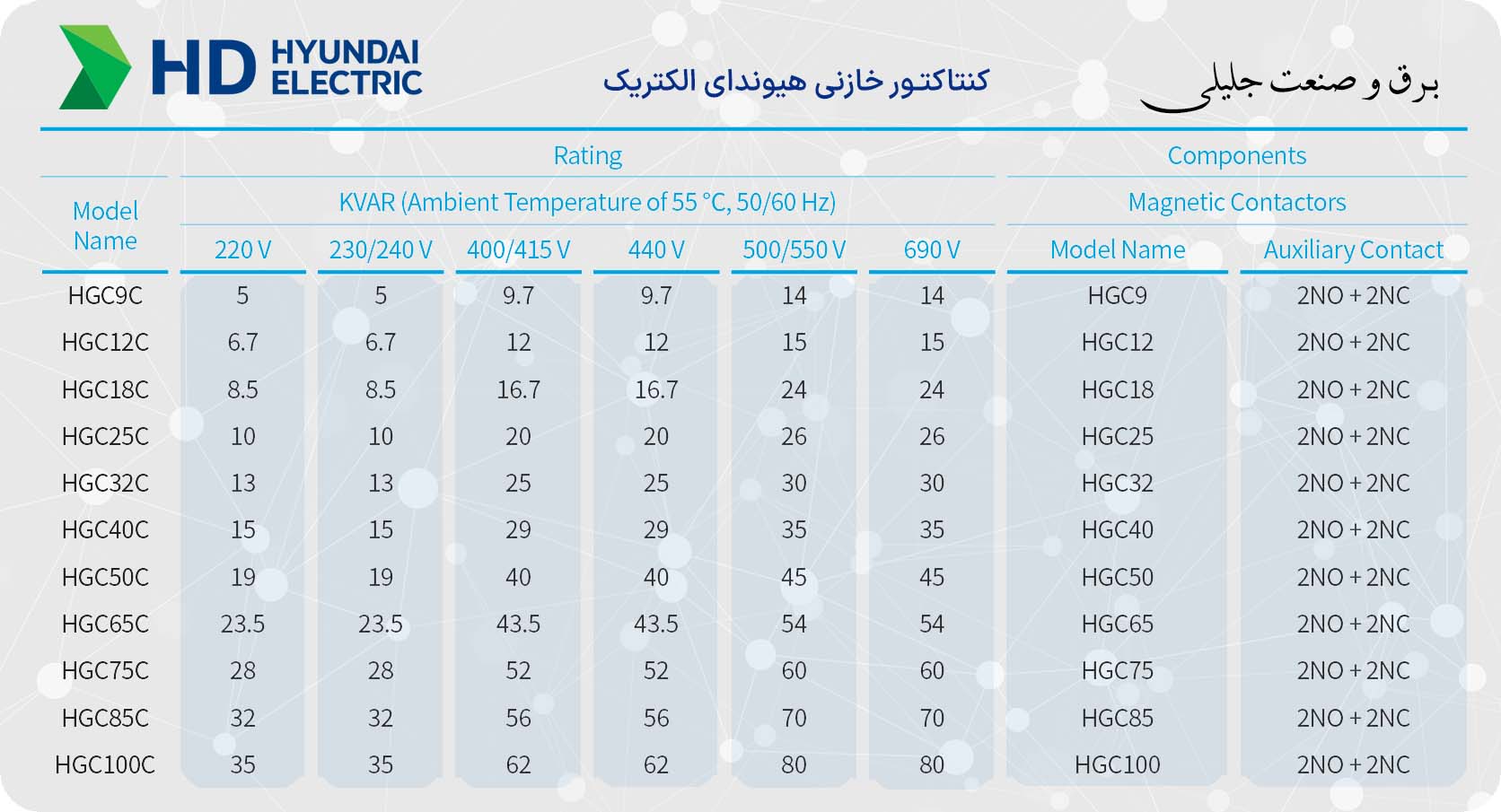

مدل های کنتاکتور خازنی HGC و ظرفیت بانک خازنی

کنتاکتور های خازنی هیوندای با پسوند C در مدل هایی مانند HGC9C و HGCxxC و HGC100C دیده می‌شوند. ظرفیت قابل سوئیچ آنها بسته به ولتاژ شبکه متفاوت است. برای نمونه، در داده های فنی منتشرشده برای 400/415 ولت، ظرفیت هایی مانند حدود 9.7 کیلووار برای HGC9C، 12.5 کیلووار بیان شده است.

این اعداد نشان می‌دهند که انتخاب کنتاکتور خازنی باید بر اساس ظرفیت واقعی پله خازنی و ولتاژ سیستم انجام شود. برای مثال، یک کنتاکتور HGC50C را نمی‌توان صرفاً به این دلیل که «50 آمپر» است، برای هر بانک خازنی 50 کیلووار انتخاب کرد؛ ظرفیت مجاز خازنی و ولتاژ باید مستقیماً از جدول سازنده بررسی شود.

تفاوت کنتاکتور HGC معمولی با کنتاکتور خازنی HGC-C

کنتاکتور HGC معمولی برای کاربرد های عمومی و به خصوص بار های موتور در کلاس های بهره‌برداری مربوط به آن طراحی شده است، در حالی که HGC-C یا مدل خازنی برای سوئیچینگ خازن طراحی شده است. تفاوت اصلی در شرایط گذرای هنگام وصل بار است. خازن در لحظه اتصال می‌تواند جریان هجومی بسیار بالایی ایجاد کند و به همین علت استفاده از کنتاکتور دارای سیستم محدود کننده جریان هجومی اهمیت دارد.

در یک تابلو اصلاح ضریب توان، انتخاب کنتاکتور خازنی باید همزمان با انتخاب خازن، فیوز یا حفاظت مربوط به پله، رگولاتور ضریب توان، راکتور در صورت وجود هارمونیک و شرایط شبکه انجام شود. کنتاکتور به تنهایی تضمین‌کننده عملکرد صحیح بانک خازنی نیست و باید کل سیستم به صورت یک مجموعه هماهنگ طراحی شود.

انتخاب کنتاکتور خازنی هیوندای بر اساس کیلووار

برای انتخاب کنتاکتور خازنی، ابتدا ظرفیت پله بر حسب kVAr مشخص می‌شود. سپس ولتاژ شبکه، فرکانس، دمای محیط و شرایط هارمونیکی شبکه بررسی می‌شوند. بعد از آن مدل HGC-C متناسب با ظرفیت مجاز در همان ولتاژ انتخاب می‌شود.

به عنوان نمونه، اگر پله بانک خازنی در شبکه 400 یا 415 ولت دارای ظرفیت مشخصی باشد، باید ظرفیت مجاز مدل خازنی در همین محدوده ولتاژ از جدول سازنده خوانده شود. نمی‌توان ظرفیت اعلام‌شده برای 440 ولت را بدون بررسی به شبکه دیگری تعمیم داد. جداول منتشرشده برای HGC-C نشان می‌دهند که ظرفیت خازنی هر مدل با تغییر ولتاژ شبکه تغییر می‌کند.

تأثیر هارمونیک ها بر انتخاب کنتاکتور خازنی

در شبکه هایی که بار های غیر خطی مانند درایو های فرکانس متغیر، UPS، یکسو ساز ها، منابع تغذیه سوئیچینگ و تجهیزات الکترونیکی متعدد وجود دارند، قبل از طراحی بانک خازنی باید وضعیت هارمونیک ها بررسی شود. هارمونیک ها می‌توانند جریان عبوری از خازن را افزایش دهند و شرایط کاری بانک را از حالت عادی خارج کنند.

در چنین شرایطی ممکن است استفاده از راکتور های دتون شده یا راهکار های مناسب فیلتر هارمونیک مورد نیاز باشد. بنابراین عبارت «کنتاکتور خازنی مناسب» به تنهایی کافی نیست؛ بلکه کنتاکتور باید در کنار ظرفیت خازن، نوع خازن، راکتور احتمالی، حفاظت و شرایط شبکه انتخاب شود.

ولتاژ عایقی، ولتاژ عملیاتی و ولتاژ ضربه‌ای در کنتاکتور HGC

سه پارامتر U_i، U_e و U_imp را باید از یکدیگر تفکیک کرد. U_i یا Rated Insulation Voltage به سطح ولتاژ عایقی نامی مربوط است، U_e یا Rated Operational Voltage حداکثر ولتاژ عملیاتی تعریف شده برای کاربرد مورد نظر است و U_imp یا Rated Impulse Withstand Voltage توانایی عایقی تجهیز در برابر ضربه های ولتاژی مشخص را بیان می‌کند.

در طراحی تابلو نباید صرفاً به ولتاژ شبکه توجه کرد. سطح عایقی تجهیز، شرایط اضافه ولتاژ، ارتفاع نصب، آلودگی محیط و الزامات استاندارد پروژه نیز باید بررسی شود.

استاندارد کنتاکتور هیوندای HGC

کنتاکتور های سری HG در منابع فنی با استاندارد IEC 60947-4-1 معرفی شده‌اند. این استاندارد الزامات مرتبط با کنتاکتور های الکترومکانیکی و استارتر های موتور در مدار های فشار ضعیف را پوشش می‌دهد. رعایت استاندارد به تنهایی به معنای مناسب بودن یک مدل برای هر کاربرد نیست، بلکه باید مشخصات تجهیز با الزامات پروژه نیز تطبیق داده شود. در پروژه های صنعتی، بررسی گواهی ها، کاتالوگ سازنده، دیتاشیت مدل دقیق و شرایط درج شده روی پلاک تجهیز اهمیت دارد.

انتخاب کنتاکتور هیوندای برای پمپ، فن و کمپرسور

پمپ ها، فن ها و کمپرسور ها اگرچه همگی موتور الکتریکی دارند، اما از نظر شرایط راه‌اندازی و بار مکانیکی الزاماً رفتار یکسانی ندارند. برای انتخاب کنتاکتور باید جریان نامی موتور و کلاس بهره‌برداری مورد نیاز بررسی شود. در پمپ ها، شرایط بار در لحظه استارت و تعداد دفعات راه‌اندازی می‌تواند اهمیت داشته باشد. در فن ها و کمپرسور ها نیز نوع موتور و روش راه‌اندازی باید مشخص باشد.

اگر موتور با استارت مستقیم DOL راه‌اندازی شود، کنتاکتور مستقیماً با جریان راه‌اندازی موتور مواجه خواهد شد. اگر از ستاره-مثلث، سافت استارتر یا درایو استفاده شود، ساختار انتخاب تجهیزات متفاوت خواهد بود. در مدار ستاره-مثلث معمولاً چند کنتاکتور با وظایف مختلف وجود دارد و انتخاب آنها باید با توجه به جریان و نقش هر کنتاکتور در مدار انجام شود.

انتخاب کنتاکتور HGC برای مدار ستاره مثلث

در راه‌اندازی ستاره-مثلث، معمولاً سه کنتاکتور شامل کنتاکتور اصلی، کنتاکتور ستاره و کنتاکتور مثلث استفاده می‌شود. یکی از مهم ترین الزامات، وجود اینترلاک مناسب بین کنتاکتور ستاره و مثلث است تا این دو کنتاکتور نتوانند همزمان بسته شوند. هیوندای برای سری HGC تجهیزات اینترلاک مکانیکی را نیز ارائه کرده است و در مستندات این سری، واحد های اینترلاک برای فریم های مختلف معرفی شده‌اند.

در کنار اینترلاک مکانیکی، اینترلاک الکتریکی با استفاده از کنتاکت های NC نیز توصیه می‌شود. استفاده همزمان از این دو لایه، سطح اطمینان مدار فرمان را افزایش می‌دهد، مشروط بر اینکه طراحی مدار مطابق استاندارد و نقشه پروژه انجام شده باشد.

هماهنگی کنتاکتور هیوندای با رله اضافه بار

کنتاکتور وظیفه اصلی قطع و وصل مدار را دارد و نباید آن را با رله اضافه بار یا بی‌متال اشتباه گرفت. برای حفاظت موتور در برابر اضافه بار، معمولاً رله اضافه بار متناسب با کنتاکتور و جریان موتور در نظر گرفته می‌شود. سری HGT هیوندای نیز برای استفاده همراه با کنتاکتور های HGC عرضه شده و محدوده های مختلف جریان را پوشش می‌دهد.

برای نمونه، در اطلاعات منتشرشده، HGT18 برای HGC9/12/18، HGT40 برای HGC25/32/40، HGT65 برای HGC50/65 و HGT100 برای HGC75/85/100 معرفی شده است. با این حال، انتخاب رله اضافه بار باید بر اساس جریان واقعی موتور و محدوده تنظیم رله انجام شود، نه صرفاً بر اساس مدل کنتاکتور.

اشتباهات رایج هنگام خرید کنتاکتور هیوندای

یکی از اشتباهات رایج، سفارش کنتاکتور تنها با گفتن «کنتاکتور 40 آمپر هیوندای» است. مدل HGC40 تنها بخشی از اطلاعات مورد نیاز را مشخص می‌کند. باید نوع کنتاکتور، آرایش کنتاکت کمکی، نوع بوبین، ولتاژ بوبین، فرکانس، نوع ترمینال و در صورت وجود، مشخصات مربوط به کاربرد خاص نیز مشخص شوند.

اشتباه دوم، استفاده از کنتاکتور معمولی برای بانک خازنی است. جریان هجومی خازن می‌تواند با شرایط موتور تفاوت چشمگیری داشته باشد و به همین دلیل کنتاکتور خازنی دارای ساختار مخصوص برای محدودکردن جریان هجومی است.

اشتباه سوم، انتخاب کنتاکتور بر اساس AC1 برای موتور است. همان‌طور که در مشخصات HGC مشاهده می‌شود، جریان AC1 و جریان AC3 یک مدل می‌توانند تفاوت قابل توجهی داشته باشند. بنابراین برای موتور باید رده AC3 و شرایط واقعی کار بررسی شود.

اشتباه چهارم، بی‌توجهی به ولتاژ بوبین است. کنتاکتور با بوبین 220VAC برای مداری که خروجی کنترل آن 24VDC است انتخاب مناسبی نیست، حتی اگر مشخصات مدار قدرت کاملاً مناسب باشند.

نحوه خواندن کد کنتاکتور هیوندای HGC

کد گذاری کنتاکتور های هیوندای اطلاعات متعددی را در خود جای می‌دهد. در نمونه های کاتالوگی، ساختار کلی شامل نام سری، جریان یا ظرفیت، آرایش کنتاکت کمکی، کاربرد، نوع ترمینال، نوع بوبین و ولتاژ بوبین است. برای نمونه، یک کد مانند HGC12-22NSA220 را نمی‌توان صرفاً با عبارت «HGC12» توصیف کرد؛ بخش‌های بعدی نیز اطلاعات مهمی درباره کنتاکت کمکی و بوبین ارائه می‌کنند.

به همین دلیل هنگام استعلام قیمت کنتاکتور هیوندای بهتر است کد کامل محصول ارسال شود. ارسال تنها آمپر یا توان موتور احتمال انتخاب مدل اشتباه را افزایش می‌دهد.

نکات مهم نصب کنتاکتور هیوندای در تابلو برق

پیش از نصب باید ابعاد کنتاکتور، فضای کافی برای گردش هوا، فاصله تجهیزات، مسیر سیم کشی و روش نصب بررسی شود. در مدل هایی که امکان نصب روی ریل DIN وجود دارد، ظرفیت مکانیکی ریل و شرایط نصب نیز باید با تجهیز سازگار باشد. در مدل های جریان بالاتر، نصب با پیچ و استفاده از شینه یا کابل مناسب اهمیت بیشتری پیدا می‌کند.

اتصالات قدرت باید با سطح مقطع مناسب و گشتاور سفت کردن توصیه شده توسط سازنده انجام شوند. شل بودن ترمینال می‌تواند باعث افزایش مقاومت تماس، داغ شدن نقطه اتصال و آسیب حرارتی شود. از طرف دیگر، اعمال گشتاور بیش از حد نیز می‌تواند به ترمینال یا رزوه آسیب وارد کند.

شرایط محیطی و دمای کار کنتاکتور

دمای محیط یکی از پارامتر های مهم انتخاب تجهیزات الکتریکی است. افزایش دما می‌تواند روی ظرفیت حرارتی، طول عمر کنتاکت ها و شرایط بوبین اثر بگذارد. اگر کنتاکتور در تابلو بسیار متراکم، در مجاورت منبع حرارت یا در محیطی با دمای بالا نصب شود، باید شرایط کاهش ظرفیت یا Derating مطابق دستورالعمل سازنده بررسی شود.

برای کنتاکتور خازنی نیز دما اهمیت ویژه‌ای دارد، زیرا خود خازن و جریان هارمونیکی می‌توانند موجب افزایش حرارت شوند. بنابراین طراحی صحیح تهویه تابلو و انتخاب مناسب تجهیزات مکمل بانک خازنی اهمیت دارد.

طول عمر الکتریکی و مکانیکی کنتاکتور HGC

طول عمر مکانیکی تعداد دفعات عملکرد مکانیزم بدون در نظر گرفتن استهلاک ناشی از بار الکتریکی است، در حالی که طول عمر الکتریکی به تعداد دفعات قطع و وصل تحت شرایط بار مشخص مربوط می‌شود. در اطلاعات فنی HGC، برای برخی مدل ها طول عمر مکانیکی در حدود میلیون ها سیکل و عمر الکتریکی در شرایط AC3 و AC4 به صورت جداگانه ارائه شده است.

در عمل، عمر کنتاکتور فقط به عدد کاتالوگ محدود نیست. تعداد دفعات قطع و وصل، نوع بار، جریان، ولتاژ، دمای محیط، کیفیت اتصالات و شرایط نصب همگی روی عمر واقعی تجهیز تأثیر دارند.

چک لیست فنی خرید کنتاکتور هیوندای

برای خرید کنتاکتور هیوندای، ابتدا نوع بار را مشخص کنید؛ آیا بار موتور، مقاومت، هیتر، کمپرسور، پمپ، فن یا بانک خازنی است؟ سپس جریان نامی و ولتاژ مدار قدرت را تعیین کنید. برای موتور، توان و جریان پلاک، روش راه‌اندازی و رده بهره‌برداری را مشخص کنید. برای خازن، ظرفیت پله بر حسب kVAr، ولتاژ شبکه، فرکانس و شرایط هارمونیکی را بررسی کنید.

در مرحله بعد ولتاژ بوبین را مشخص کنید و مطمئن شوید که AC یا DC بودن بوبین با مدار فرمان سازگار است. تعداد کنتاکت های کمکی مورد نیاز را تعیین کنید و در صورت نیاز به اینترلاک، تایمر یا سایر متعلقات، سازگاری آنها با فریم کنتاکتور را بررسی کنید. در نهایت کد کامل محصول را با دیتاشیت سازنده تطبیق دهید.

راهنمای انتخاب سریع HGC برای کاربردهای متداول

اگر کاربرد شما موتور سه فاز است، ابتدا جریان موتور را از پلاک بخوانید و سپس در جدول AC3 مدل مناسب HGC را پیدا کنید. اگر به کنتاکت کمکی بیشتری نیاز دارید، مدل یا بلوک کمکی متناسب را انتخاب کنید. اگر کاربرد شما بانک خازنی است، سراغ مدل های HGC-C بروید و ظرفیت مجاز kVAr در ولتاژ شبکه خود را بررسی کنید. اگر جریان مورد نیاز در محدوده مدل های بزرگ‌تر قرار دارد، HGC115 تا HGC800 را بر اساس جدول فنی انتخاب کنید. اگر پروژه به آرایش 2NO+2NC و مشخصات فریم های خاص نیاز دارد، HGC B Type نیز باید در گزینه های انتخاب بررسی شود.

جمع‌بندی راهنمای خرید کنتاکتور هیوندای

کنتاکتور هیوندای سری HGC یک خانواده گسترده از کنتاکتور های صنعتی است که مدل های مختلف آن برای جریان ها و کاربرد های متفاوت ارائه شده‌اند. انتخاب درست این محصولات مستلزم بررسی همزمان جریان، ولتاژ، توان، کلاس بهره‌برداری، نوع بار، ولتاژ بوبین، تعداد کنتاکت های کمکی، شرایط محیطی و روش نصب است. در مدل های موتور، AC3 یکی از مهم ترین مبانی انتخاب است و نباید جریان AC1 با جریان مجاز موتور یکسان فرض شود.

در طرف دیگر، کنتاکتورهای خازنی HGC-C برای سوئیچینگ بانک‌های خازنی طراحی شده‌اند و به دلیل مجهز بودن به مکانیزم پیش شارژ و محدود سازی جریان هجومی، با کنتاکتور های معمولی موتور تفاوت دارند. مدل های HGC9C تا HGC100C در ظرفیت های مختلف ارائه شده‌اند و ظرفیت مجاز آنها به ولتاژ شبکه وابسته است.

در نتیجه، بهترین روش برای خرید کنتاکتور هیوندای این است که ابتدا مشخصات واقعی پروژه تعیین شود و سپس مدل کامل محصول از روی جدول سازنده انتخاب شود. ارسال کد کامل کنتاکتور در زمان استعلام، احتمال خطای خرید را کاهش می‌دهد و امکان تطبیق دقیق بوبین، کنتاکت کمکی، جریان و کاربرد را فراهم می‌کند.
