اجزا و ساختار الکتروموتور

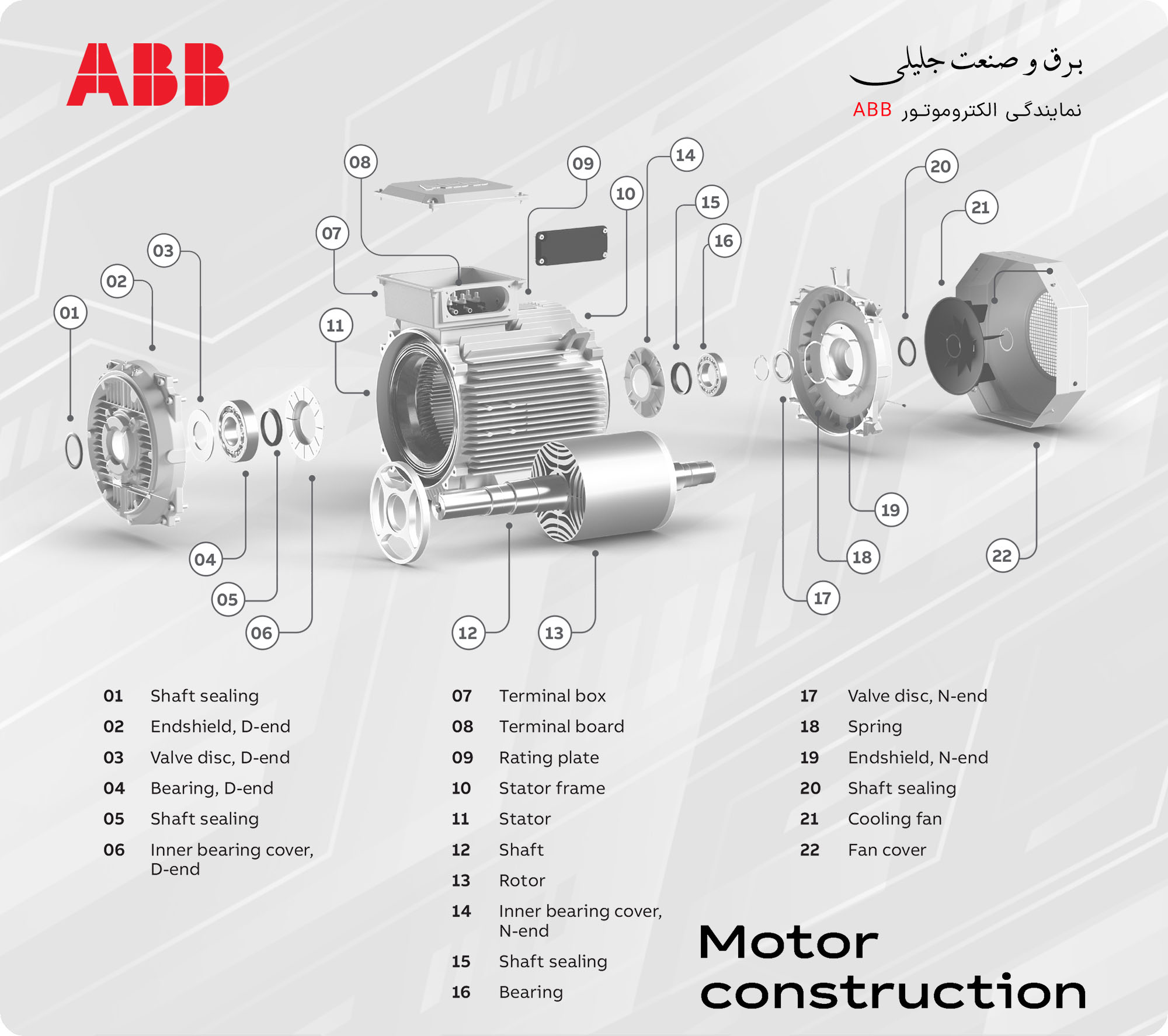

الکتروموتور یا موتور الکتریکی یکی از اساسی ترین تجهیزات در صنعت برق و اتوماسیون صنعتی است که انرژی الکتریکی را به انرژی مکانیکی تبدیل می‌کند. ساختار یک الکتروموتور صنعتی به گونه ای طراحی شده که علاوه بر راندمان بالا، قابلیت کارکرد مداوم، تحمل بار های مختلف و شرایط محیطی سخت را داشته باشد. در این مقاله، اجزای الکتروموتور مطابق با شماره های ارائه شده بررسی و تحلیل می‌شوند.

آب بندی محور (Shaft Sealing)

شماره های 01 و 05 و 15 و 20: آب بند های محور از اجزای بسیار حیاتی در موتور هستند که وظیفه جلوگیری از ورود گرد و غبار، رطوبت و آلودگی به داخل موتور و همچنین جلوگیری از نشت روانکار از داخل بیرینگ ها را بر عهده دارند.

در موتور های صنعتی، معمولاً از انواع زیر استفاده می‌شود:

• کاسه نمد (Oil Seal)
• آب بند لابیرنتی (Labyrinth Seal)
• آب بند مغناطیسی در کاربرد های خاص

کیفیت آب بندی مستقیماً بر طول عمر بیرینگ و راندمان موتور تأثیر دارد. در محیط های صنعتی با آلودگی بالا (مانند صنایع سیمان یا فولاد)، انتخاب نوع مناسب آب بند اهمیت دوچندان دارد.

در پوش انتهایی (Endshield - D-end و N-end)

شماره های 02 و 19: درپوش‌های انتهایی در دو سمت موتور قرار دارند:

D-end (Drive End): سمتی که محور به بار مکانیکی متصل است

N-end (Non-Drive End): سمت مقابل

وظایف اصلی:

• نگهداری و تراز کردن بیرینگ ها
• محافظت از اجزای داخلی
• انتقال نیرو های مکانیکی به بدنه موتور

در طراحی های صنعتی، دقت ماشینکاری این قطعات بسیار مهم است، زیرا کوچک ترین عدم هم محوری باعث افزایش ارتعاش و کاهش عمر بیرینگ می‌شود.

دیسک سوپاپ یا صفحه کنترل جریان (Valve Disc)

شماره های 03 و 17: این قطعه معمولاً در موتور های خاص یا سیستم های دارای تهویه یا فشار داخلی استفاده می‌شود. نقش آن می‌تواند شامل موارد زیر باشد:

• تنظیم جریان هوا یا سیال در داخل موتور
• کمک به خنک‌کاری
• کنترل فشار داخلی

در برخی موتور های ضدانفجار (Explosion-proof)، این قطعه نقش مهمی در ایمنی دارد.

یاتاقان یا بیرینگ (Bearing)

شماره های 04 و 16: بیرینگ ها یکی از مهم ترین اجزای مکانیکی موتور هستند که وظیفه کاهش اصطکاک بین محور و بدنه را دارند.

انواع رایج:

• بلبرینگ (Ball Bearing)
• رولربیرینگ (Roller Bearing)

ویژگی های مهم:

• تحمل بار شعاعی و محوری
• کاهش تلفات مکانیکی
• افزایش راندمان

خرابی بیرینگ یکی از شایع ترین علل خرابی موتور است که معمولاً به دلایل زیر رخ می‌دهد:

• روانکاری نامناسب
• ورود آلودگی
• بارگذاری بیش از حد

درپوش داخلی بیرینگ (Inner Bearing Cover)

شماره های 06 و 14: این قطعه وظایف زیر را بر عهده دارد:

• نگهداری موقعیت بیرینگ
• جلوگیری از نشت گریس
• کمک به آب بندی داخلی

در طراحی صنعتی، این قطعه باید به گونه ای باشد که امکان تعویض آسان بیرینگ را فراهم کند.

جعبه ترمینال (Terminal Box)

شماره 07: جعبه ترمینال محل اتصال کابل های برق به موتور است. ویژگی های مهم آن:

• عایق بندی مناسب
• مقاومت در برابر رطوبت و گرد و غبار (IP Protection)
• امکان تغییر نحوه اتصال (ستاره/مثلث)

در موتور های سه فاز، این بخش نقش مهمی در راه‌اندازی و کنترل موتور دارد.

صفحه ترمینال (Terminal Board)

شماره 08: صفحه‌ای است که سیم پیچ های استاتور به آن متصل می‌شوند. این صفحه:

امکان اتصال های مختلف را فراهم می‌کند

از مواد عایق با استقامت حرارتی بالا ساخته می‌شود

نقش مهمی در ایمنی الکتریکی دارد

پلاک مشخصات (Rating Plate)

شماره 09: پلاک مشخصات شامل اطلاعات فنی موتور است، مانند:

• توان نامی (kW یا HP)
• ولتاژ و جریان
• فرکانس
• کلاس عایقی
• درجه حفاظت (IP)
• ضریب توان (Power Factor)

این اطلاعات برای بهره برداری صحیح و انتخاب تجهیزات حفاظتی بسیار ضروری هستند.

بدنه استاتور (Stator Frame)

شماره 10: بدنه موتور نقش ساختاری و حفاظتی دارد:

• نگهداری استاتور
• دفع حرارت
• تحمل تنش‌های مکانیکی

معمولاً از چدن یا آلومینیوم ساخته می‌شود. طراحی پره های خنک کننده روی بدنه باعث بهبود انتقال حرارت می‌شود.

استاتور (Stator)

شماره 11: استاتور بخش ثابت موتور است که شامل سیم پیچ ها می‌باشد. وظیفه اصلی آن تولید میدان مغناطیسی دوار است.

ویژگی های مهم:

• ساخته شده از روکش ورق های سیلیکونی برای کاهش تلفات هیسترزیس
• سیم پیچی مسی یا آلومینیومی
• طراحی برای ایجاد میدان مغناطیسی یکنواخت

در موتور های القایی، استاتور عامل اصلی ایجاد گشتاور است.

محور (Shaft)

شماره 12: محور وظیفه انتقال گشتاور تولیدی به بار را دارد.

ویژگی ها:

• ساخته شده از فولاد مقاوم
• ماشینکاری دقیق برای جلوگیری از لرزش
• تحمل تنش های پیچشی و خمشی

عدم تراز بودن محور می‌تواند باعث خرابی بیرینگ و کاهش راندمان شود.

روتور (Rotor)

شماره 13: روتور بخش متحرک موتور است که در داخل استاتور می‌چرخد.

انواع:

• روتور قفس سنجابی (Squirrel Cage)
• روتور سیم‌پیچی شده

در موتور های القایی، جریان در روتور به‌صورت القایی ایجاد می‌شود و باعث تولید گشتاور می‌گردد.

فنر (Spring)

شماره 18: فنر ها معمولاً برای:

• ایجاد فشار مناسب روی قطعات
• تثبیت موقعیت اجزا
• جذب ارتعاشات

استفاده می‌شوند. در برخی طراحی ها برای پیش بارگذاری بیرینگ نیز به کار می‌روند.

فن خنک کننده (Cooling Fan)

شماره 21: فن خنک کننده برای دفع حرارت تولید شده در موتور استفاده می‌شود.

ویژگی ها:

• نصب روی محور
• ایجاد جریان هوا روی بدنه
• افزایش عمر عایق سیم پیچ

در موتور های صنعتی، خنک کاری مناسب یکی از عوامل کلیدی در افزایش طول عمر است.

پوشش فن (Fan Cover)

شماره 22: پوشش فن وظایف زیر را دارد:

• محافظت از فن در برابر ضربه
• جلوگیری از تماس مستقیم با پره ها
• هدایت جریان هوا

این قطعه معمولاً از فلز یا پلاستیک مقاوم ساخته می‌شود.

ساختار الکتروموتور ترکیبی از اجزای الکتریکی و مکانیکی است که به صورت هماهنگ عمل می‌کنند. استاتور و روتور به‌عنوان قلب الکترومغناطیسی موتور، وظیفه تولید گشتاور را دارند، در حالی که اجزای مکانیکی مانند بیرینگ، محور و بدنه، پایداری و انتقال نیرو را تضمین می‌کنند. سیستم های جانبی مانند خنک کاری و آب بندی نیز نقش مهمی در افزایش راندمان، ایمنی و طول عمر موتور دارند.

درک دقیق این اجزا برای مهندسان برق صنعتی ضروری است، زیرا انتخاب صحیح، نگهداری اصولی و عیب یابی مؤثر موتور بدون شناخت ساختار آن امکان پذیر نخواهد بود.
