کنتاکت کمکی کلید اتوماتیک ABB
ABB MCCB Auxiliary contacts - AUX
کنتاکت کمکی کلید اتوماتیک ABB
کنتاکت های کمکی در کلید های اتوماتیک جهت اطلاع از وضعیت کلید (وصل، قطع و تریپ) استفاده میشوند تا خروجی آن در مدار های فرمان سیستم و سیگنالینگ توسط چراغ سیگنال یا مدار فرمان انجام شود. با اطلاع داشتن از وضعیت کلید میتوان سیستم را مطابق با وضعیت های مختلف برنامه ریزی و مدیریت نمود.
انواع کنتاکت کمکی کلید اتوماتیک ABB
(مناسب کلید های XT1 تا XT6)
در کلید اتوماتیک ABB میتوان کنتاکت کمکی را نصب کرد که وضعیت کلید اتوماتیک را سیگنال میدهند و می توانند خارج از کلید هم سیمکشی شوند. مدل های زیر مشترکا برای خانواده XT کلید های اتوماتیک ABB از مدل XT1 تا XT6 موجود هستند:
کمکی Q معمولی کلید اتوماتیک ABB (باز / بسته)
این کمکی نشان دهنده وضعیت وصل و قطع بخش قدرت کلید میباشد که توسط یک کنتاکت چنج اوری 3 سیمه با یک ورودی مشترک و دو خروجی NC و NO انجام میشود.
کمکی SY کلید اتوماتیک ABB (تریپ)
نشان میدهد که Circuit-Breaker به دلیل مداخله واحد تریپ، یا عمل کردن رله آندر ولتاژ و شنت، یا استفاده از دکمه فشاری تست (ریست کلید اتوماتیک) قطع شده است این کمکی از نظر ساختاری و عملکرد مشابه کمکی معمولی میباشد که فقط محل نصب آن در کلید اتوماتیک، عملکرد آنرا را که نشانگر فالت است تعیین میکند.
کمکی S51 کلید اتوماتیک ABB خطای واحد تریپ یونیت
نشان میدهد که یکی از توابع محافظتی واحد حفاظت (بیمتال کلید اتوماتیک) الکترونیکی یا حرارتی مغناطیسی-مغناطیسی، تریپ شده است. در صورت تجهیز Tmax XT5 با واحد تریپ ترمال-مغناطیسی و دستگاه جریان برق بالادستی، S51 نیز به دلیل مداخله دستگاه جریان برق بالادستی فعال میشود.
کمکی S52 کلید اتوماتیک ABB تریپ YO / YU
نشان میدهد که رله آندر ولتاژ یا باز شدن شنت فعال شده است. سیگنالدهی به مراتب به دو خطی مورد استفاده قرار گرفته است. برای Tmax XT6 ، S52 فقط با YU قابل استفاده است و برای YO در دسترس نیست. برای Tmax XT5 ، در صورت YO ، رها شدن شنت بار باید برای حفظ سیگنال S52 به طور دائمی تأمین شود.

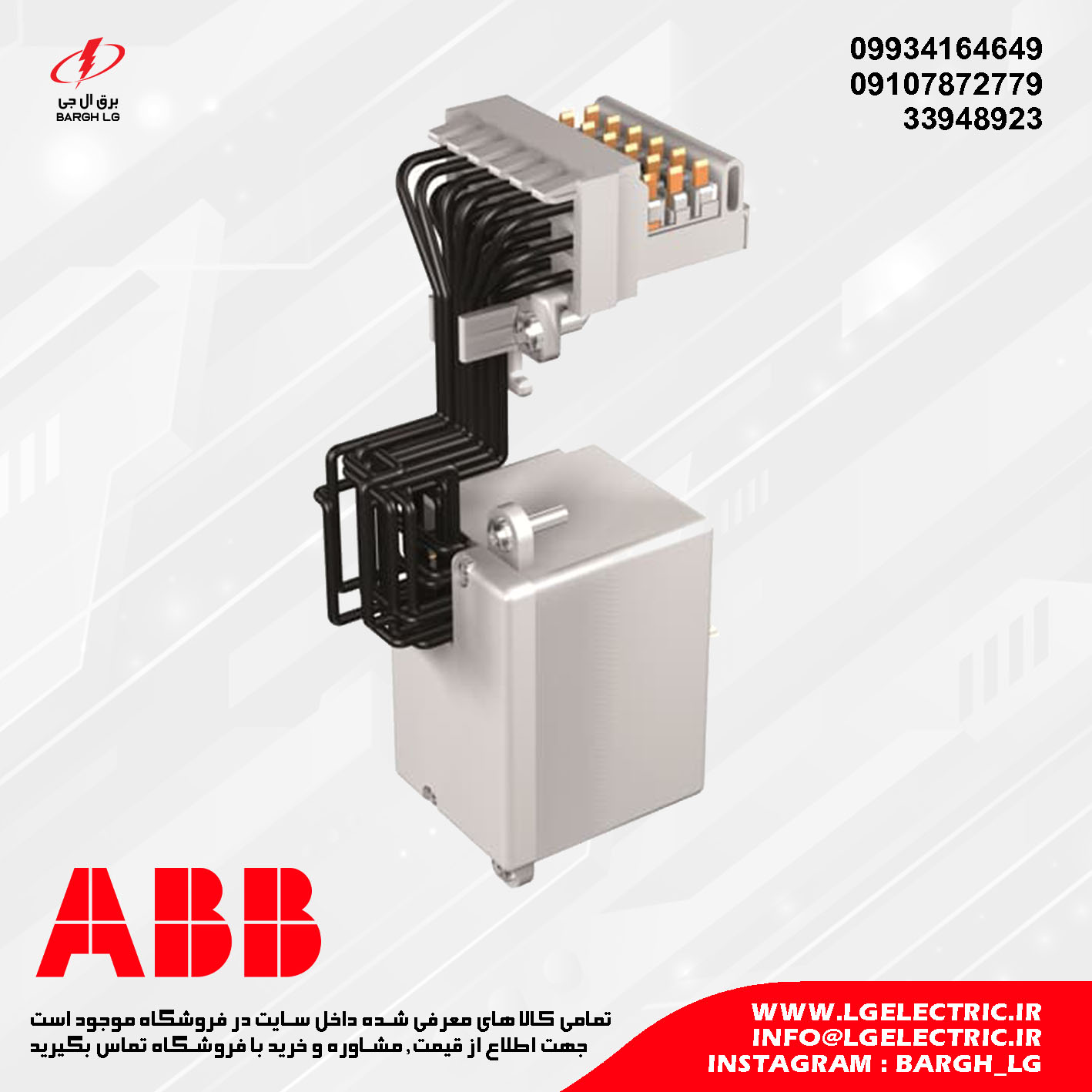

کنتاکت کمکی کلید اتوماتیک ABB سری XT7 و XT7 M

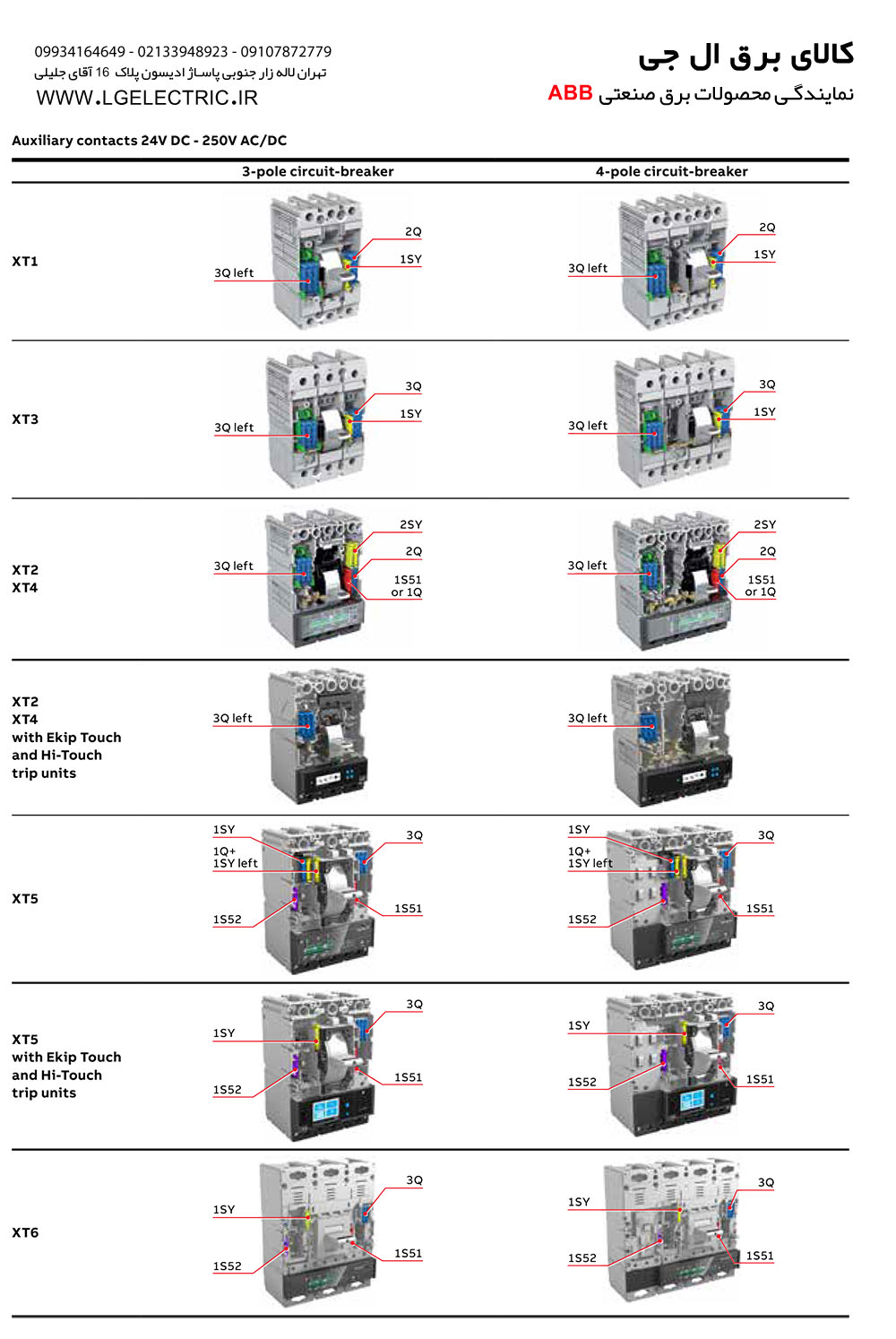

از کنتاکت کمکی برای کاربرد های مختلفی استفاده میشوند. کمکی های کلید اتوماتیک ABB عملکرد های مختلفی دارند و در انواع مختلف موجود هستند که در جدول نشان داده شده است. برای تسهیل بیشتر، موارد زیر میتوانند سفارش داده شوند:

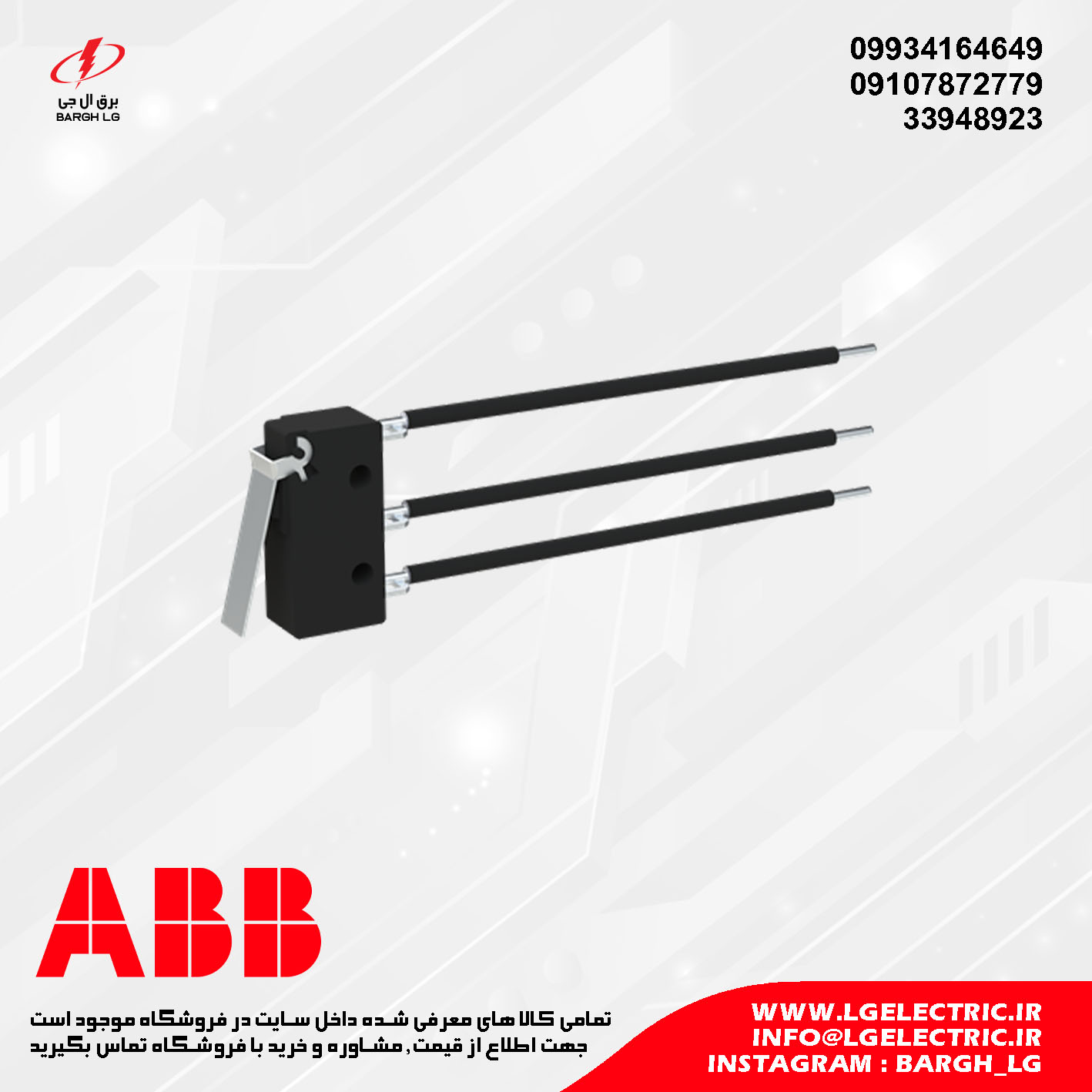

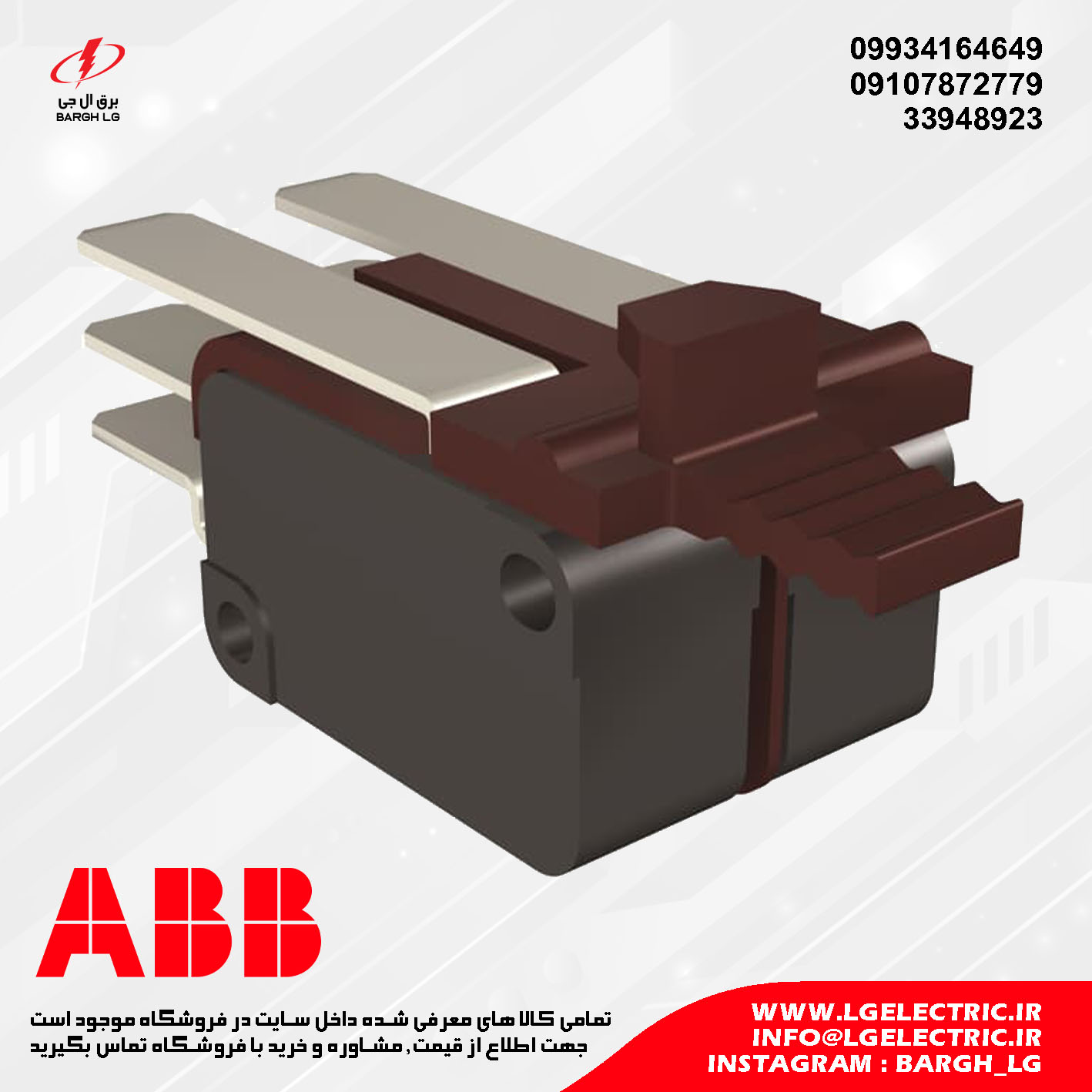

یک کنتاکت فرعی بدون کابل، با توجه به موقعیت نصب قطعه سیستم، سیگنالهای مختلفی (Q، SY یا S52) را تولید میکند.
یک کنتاکت فرعی S51 بدون کابل که میتوان از آن برای دستگاههای XT2، XT4، XT5 و XT6 استفاده کرد.

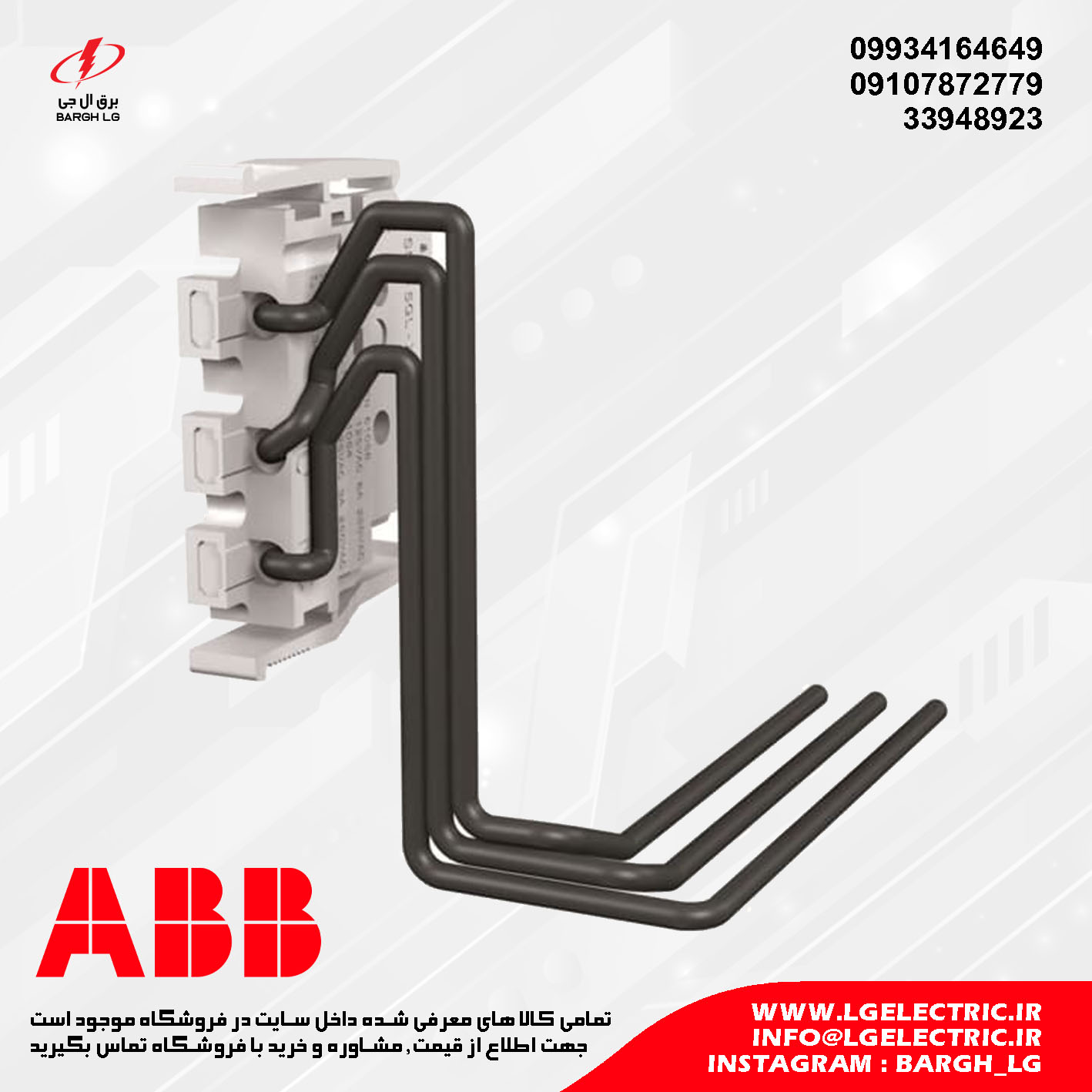

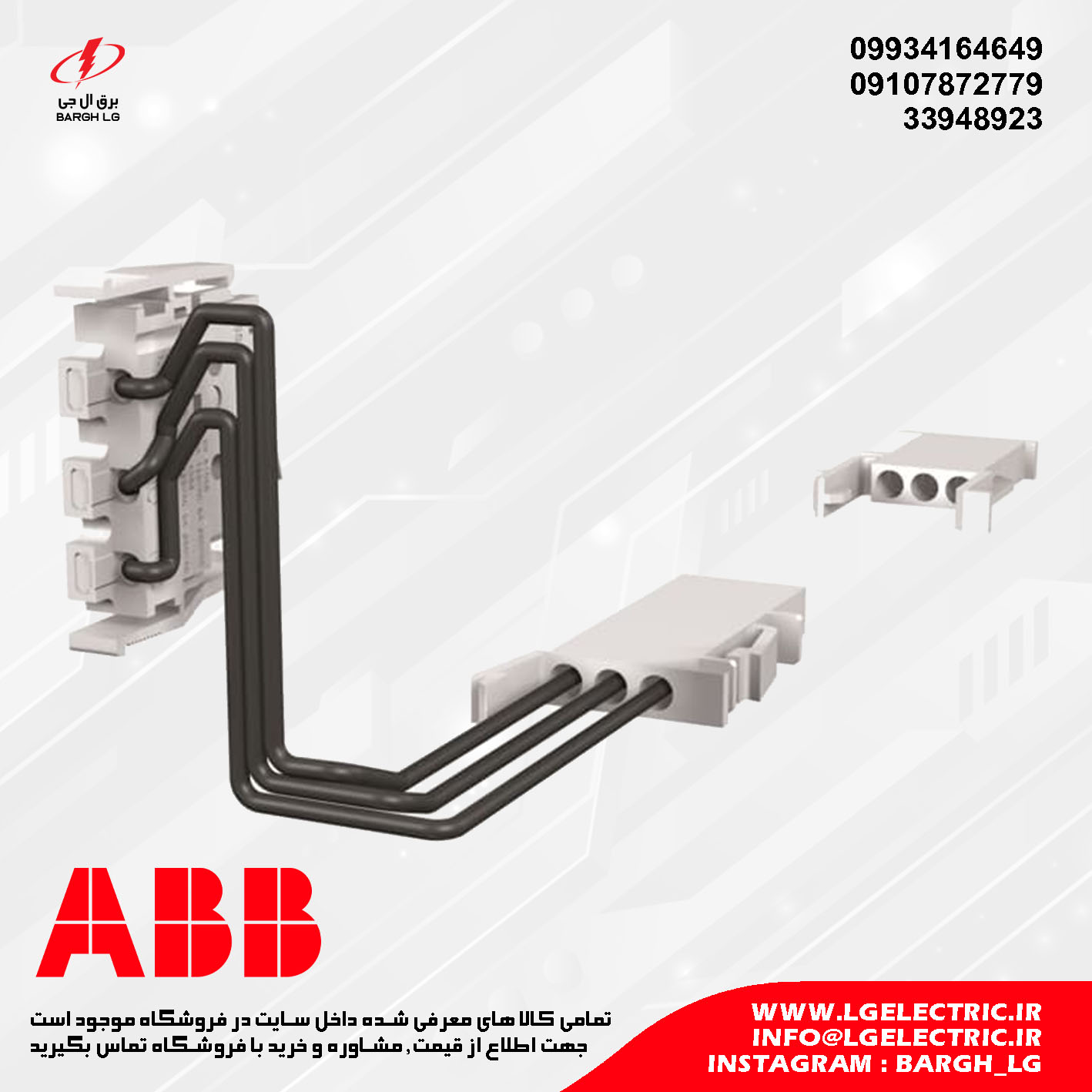

یک کنتاکت فرعی با کابل، با کابلهای بدون شماره. با توجه به موقعیت نصب قطعه سیستم، سیگنال های مختلفی (Q، SY یا S52) را تولید میکند.
Auxiliary position contacts - AUP
کنتاکت کمکی وضعیت - AUP

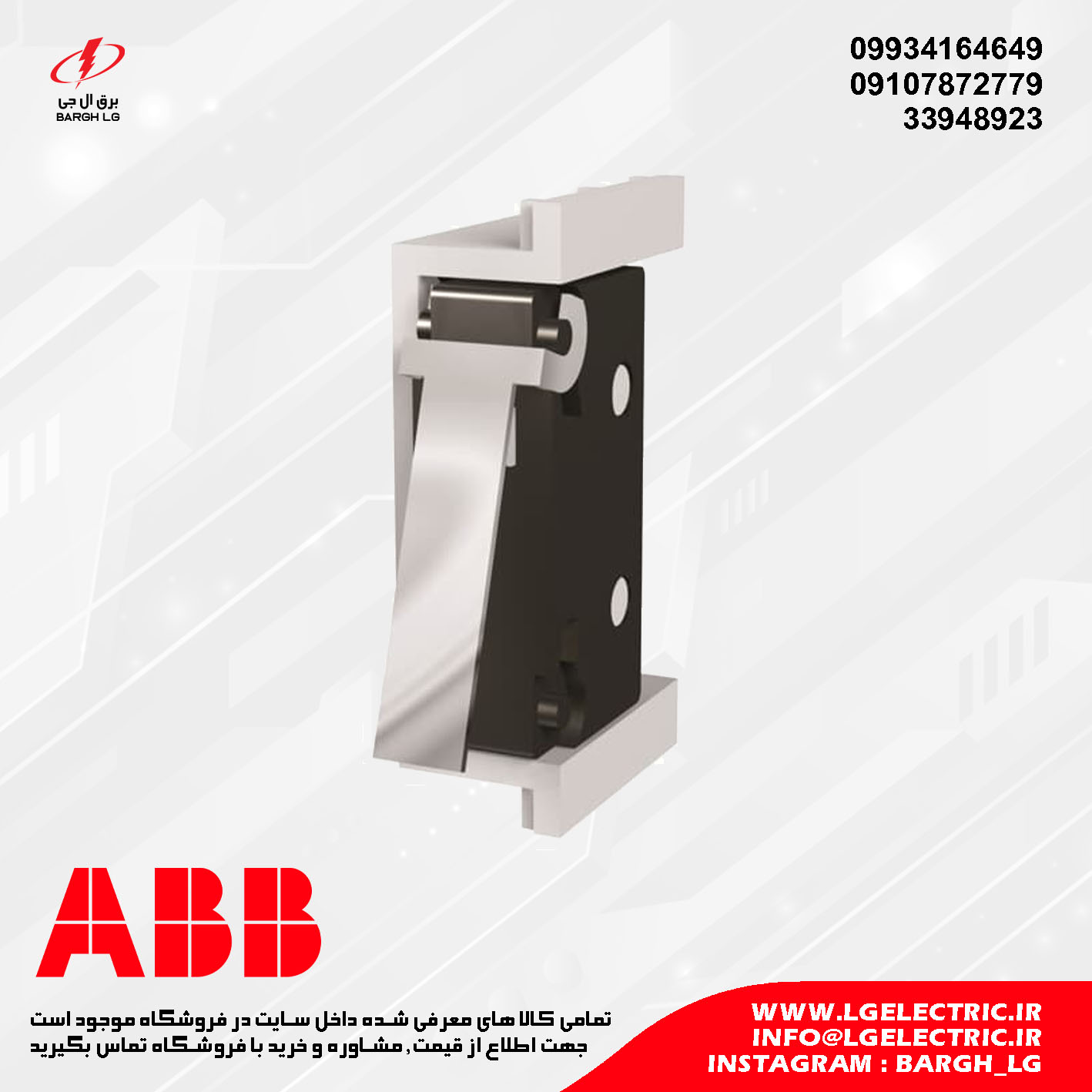

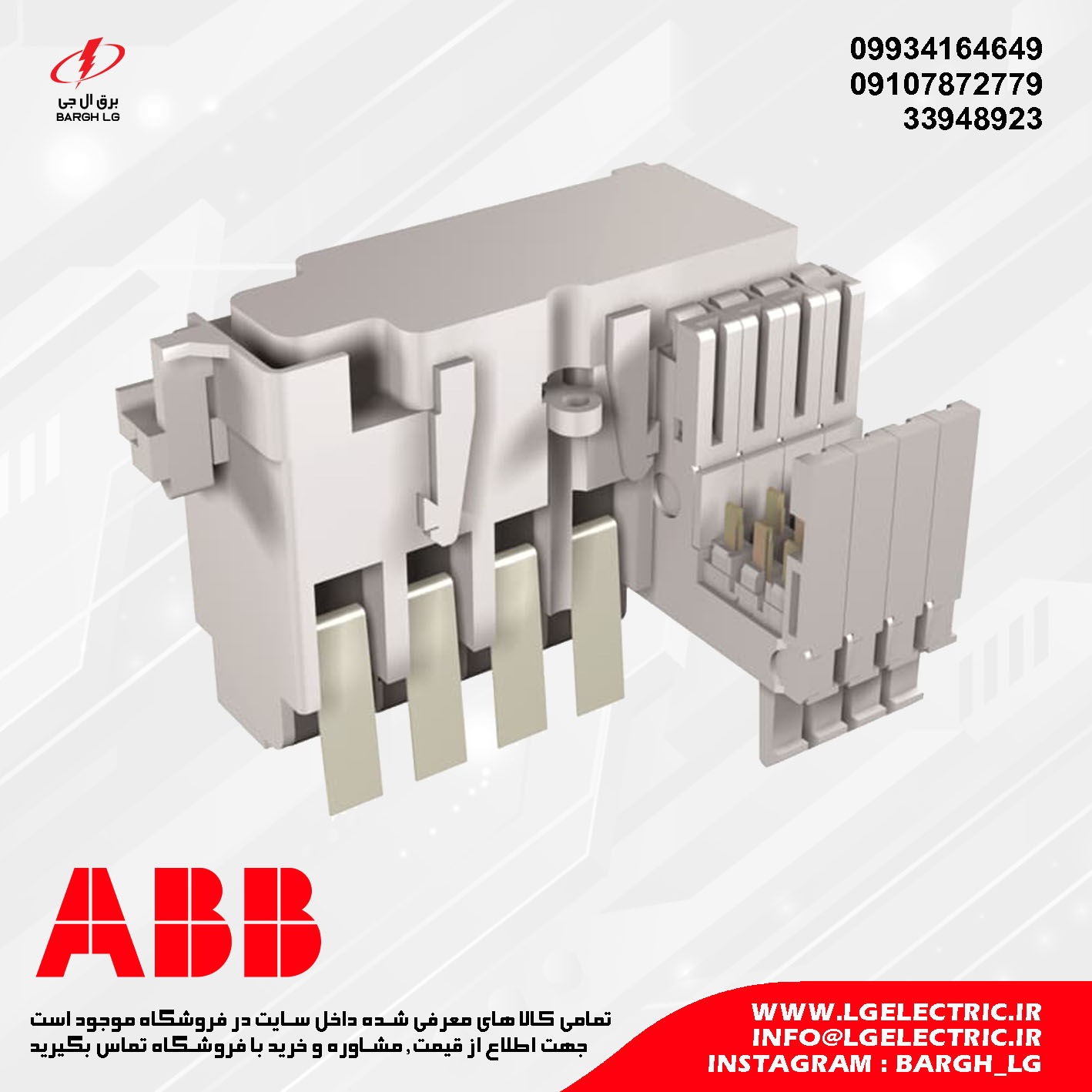

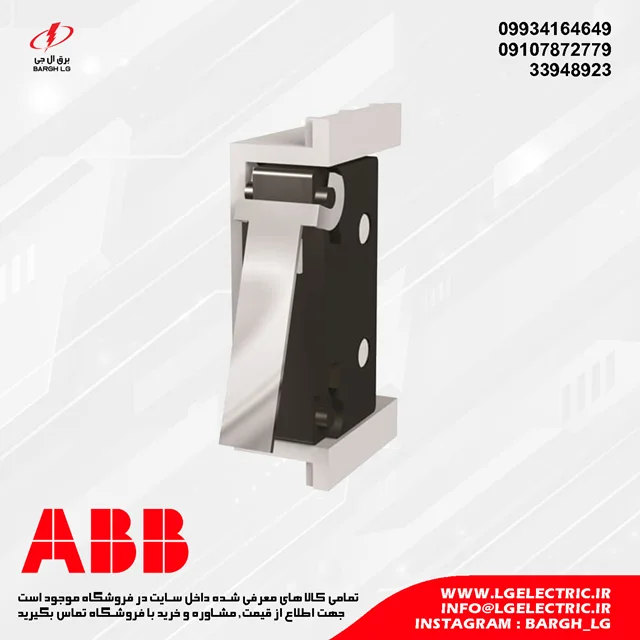

کنتاکت کمکی وضعیت کلید اتوماتیک اطلاعاتی در مورد موقعیت کلید اتوماتیک در رابطه با قسمت ثابت نسخه های پلاگین یا کشویی ارائه میدهند.
Auxiliary contacts - AUE

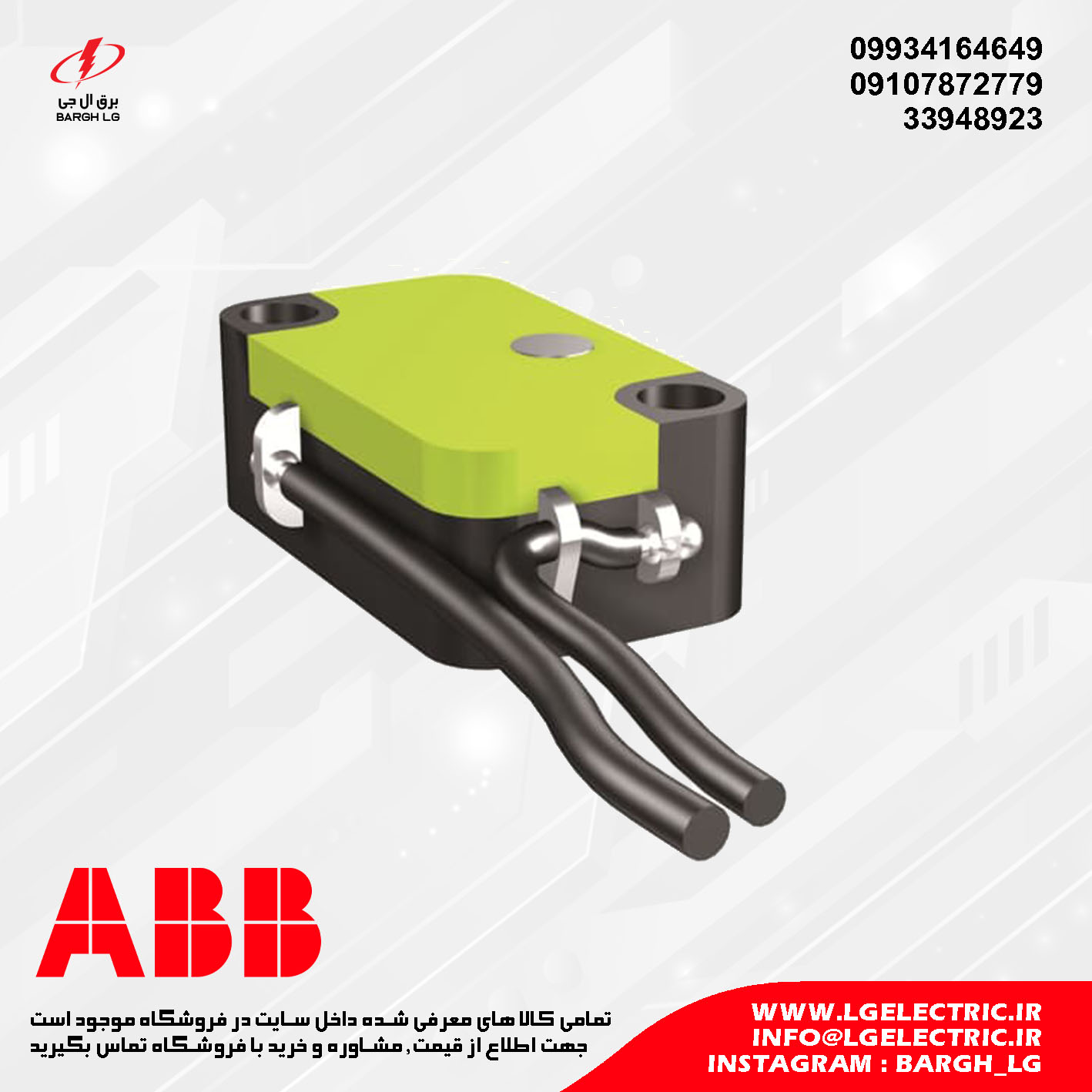

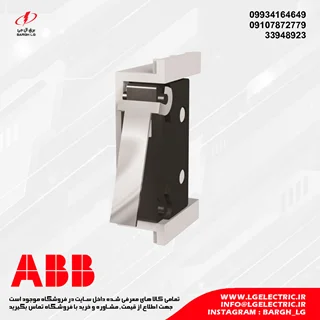

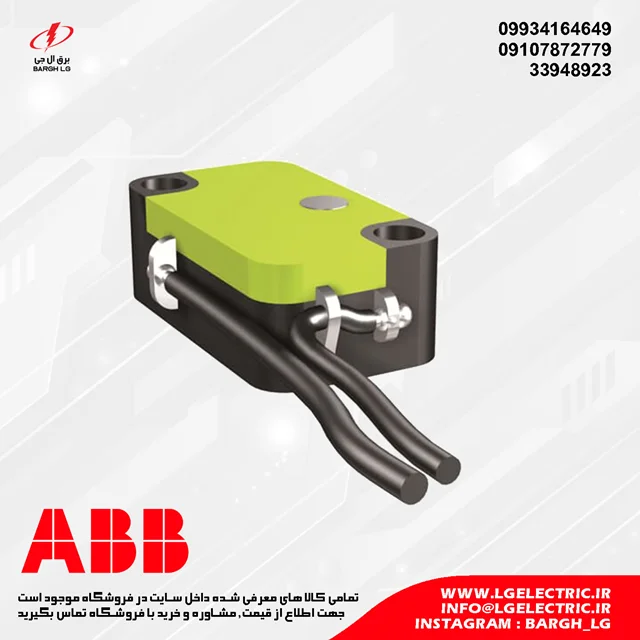

کنتاکت های کمکی بسته زود هنگام : این کنتاکت ها اجازه می دهند که رله آندر ولتاژ قبل از کنتاکت اصلی عمل کند.
کنتاکت های کمکی باز زودهنگام: این امکان را فراهم می کند تا هر وسیله الکترونیکی متصل به سیستم قبل از آسیب رسیدن به سیستم توسط ولتاژ اضافی ناشی از وصل بودن کلید اتوماتیک، زود تر قطع شود.
کنتاکت های کمکی زود هنگام باز و بسته را می توان در داخل دسته روتاری-گردان، مستقیم و انتقالی نصب کرد.
نمایندگی کلید اتوماتیک ABB
تمامی محصولات معرفی شده در سایت موجود هستند و به دلیل محاسبه قیمت این محصول با یورو و دلار و همچنین متغییر بودن نرخ ارز، قیمت محصولات در سایت درج نمی شوند لذا خواهشمند است جهت اطلاع از قیمت عمده قطعات، مشاوره و خرید با فروشگاه تماس بگیرید.
* این کنتاکت های کمکی مناسب کلید اتوماتیک ABB سری ABB XT میباشد و بر روی این مدل ها نصب میشود.
مشخصات فنی کنتاکت کمکی کلید اتوماتیک ABB
| کد کالا Withdrawable | کد کالا Fixed/Plug-in | نام کالا |
| 1SDA066422R1 | XT1-XT3 AUX 250V AC | |
| 1SDA066423R1 | XT1-XT3 AUX 24V DC | |
| 1SDA066426R1 | XT1 AUX-C 3Q 250V AC Left | |
| 1SDA066431R1 | XT1-XT3 AUX-C 1Q+1SY 250V | |
| 1SDA066433R1 | XT1-XT3 AUX-C 2Q+1SY 250V | |
| 1SDA066446R1 | XT1-XT3 AUX-C 1Q+1SY 24V DC | |
| 1SDA066434R1 | XT3 AUX-C 3Q+1SY 250V | |
| 1SDA066448R1 | XT3 AUX-C 3Q+1SY 24V DC | |
| 1SDA066428R1 | XT3 AUX-C 3Q 250V AC Left | |
| 1SDA066422R1 | XT2-XT4 AUX 250V AC | |
| 1SDA066424R1 | XT2-XT4 AUX-S51 250V AC | |
| 1SDA066423R1 | XT2-XT4 AUX 24V DC | |
| 1SDA066425R1 | XT2-XT4 AUX-S51 24V DC | |
| 1SDA066427R1 | XT2-XT4 AUX-C 3Q 250V AC Left | |
| 1SDA066432R1 | 1SDA066431R1 | XT2-XT4 AUX-C 1Q+1SY 250V AC |
| 1SDA066433R1 | XT2-XT4 AUX-C 2Q+1SY 250V AC | |
| 1SDA066439R1 | 1SDA066438R1 | XT2-XT4 AUX-C 2Q+2SY+1SA 250V AC |
| 1SDA066435R1 | 1SDA066434R1 | XT2-XT4 AUX-C 3Q+1SY 250V AC |
| 1SDA066437R1 | 1SDA066436R1 | XT2-XT4 AUX-C 3Q+2SY 250V AC |
| 1SDA066430R1 | 1SDA066429R1 | XT2-XT4 AUX-S51-C 250V AC |
| 1SDA066447R1 | 1SDA066446R1 | XT2-XT4 AUX-C 1Q+1SY 24V DC |
| 1SDA066449R1 | 1SDA066448R1 | XT2-XT4 AUX-C 3Q+1SY 24V DC |
| 1SDA067117R1 | 1SDA067116R1 | XT2-XT4 AUX-S51-C 24V DC XT2- |
| 1SDA066445R1 | 1SDA066444R1 | XT4 AUX-C 1Q+1SY 400V AC |
| 1SDA066443R1 | 1SDA066440R1 | XT2-XT4 AUX-C 2Q 400V AC |
| 1SDA066422R1 | XT5 AUX 250V AC | |
| 1SDA066423R1 | XT5 AUX 24V DC | |
| 1SDA104787R1 | XT5 AUX-C 1Q+1SY 250V AC left | |
| 1SDA104789R1 | 1SDA066431R1 | XT5 AUX-C 1Q+1SY 250V AC |
| 1SDA104796R1 | 1SDA066433R1 | XT5 AUX-C 2Q+1SY 250V AC |
| 1SDA104798R1 | 1SDA066434R1 | XT5 AUX-C 3Q+1SY 250V AC |
| 1SDA104791R1 | 1SDA066429R1 | XT5 AUX-S51-C 250V AC |
| 1SDA104793R1 | 1SDA104800R1 | XT5 AUX-S52-C 250V AC |
| 1SDA104786R1 | XT5 AUX-C 1Q+1SY 24V DC left | |
| 1SDA104788R1 | 1SDA066446R1 | XT5 AUX-C 1Q+1SY 24V DC |
| 1SDA104797R1 | 1SDA066448R1 | XT5 AUX-C 3Q+1SY 24V DC |
| 1SDA104790R1 | 1SDA067116R1 | XT5 AUX-S51-C 24V DC |
| 1SDA104792R1 | 1SDA104799R1 | XT5 AUX-S52-C 24V DC |
| 1SDA104785R1 | 1SDA104784R1 | XT5 AUX-C 1Q+1SY 400V AC |
| 1SDA104794R1 | 1SDA104795R1 | XT5 AUX-C 2Q 400V AC |
| 1SDA066422R1 | XT6 AUX 250V AC | |
| 1SDA066423R1 | XT6 AUX 24V DC | |
| 1SDA104802R1 | 1SDA066431R1 | XT6 AUX-C 1Q+1SY 250V AC |
| 1SDA104807R1 | 1SDA066433R1 | XT6 AUX-C 2Q+1SY 250V AC |
| 1SDA104809R1 | 1SDA066434R1 | XT6 AUX-C 3Q+1SY 250V AC |
| 1SDA104804R1 | 1SDA066429R1 | XT6 AUX-S51-C 250V AC |
| 1SDA104806R1 | 1SDA104800R1 | XT6 AUX-S52-C 250V AC |
| 1SDA104801R1 | 1SDA066446R1 | XT6 AUX-C 1Q+1SY 24V DC |
| 1SDA104808R1 | 1SDA066448R1 | XT6 AUX-C 3Q+1SY 24V DC |
| 1SDA104803R1 | 1SDA067116R1 | AUX-S51-C 24V DC |
| 1SDA104805R1 | 1SDA104799R1 | AUX-S52-C 24V DC |
مشخصات فنی کنتاکت کمکی کلید اتوماتیک ABB
| کد کالا | نام کالا |
| 1SDA066431R1 | AUX-C 1A/K+1SY 250V AC/DC |
| 1SDA066432R1 | AUX-C 1A/K+1SY 250V AC/DC |
| 1SDA104789R1 | AUX-C 1A/K+1SY 250V AC/DC |
| 1SDA104802R1 | AUX-C 1A/K+1SY 250V AC/DC |
| 1SDA066433R1 | AUX-C 2A/K+1SY 250V AC/DC |
| 1SDA104796R1 | AUX-C 2A/K+1SY 250V AC/DC |
| 1SDA104807R1 | AUX-C 2A/K+1SY 250V AC/DC |
| 1SDA066434R1 | AUX-C 3A/K+1SY 250V AC/DC |
| 1SDA066435R1 | AUX-C 3A/K+1SY 250V AC/DC |
| 1SDA104798R1 | AUX-C 3A/K+1SY 250V AC/DC |
| 1SDA104809R1 | AUX-C 3A/K+1SY 250V AC/DC |
| 1SDA066426R1 | AUX-C 3A/K L 250V AC/DC |
| 1SDA066427R1 | AUX-C 3A/K L 250V AC/DC |
| 1SDA066428R1 | AUX-C 3A/K L 250V AC/DC |
| 1SDA066438R1 | AUX-C 2A/K+2SY+AUX-SA-C 250V AC/DC |
| 1SDA066439R1 | AUX-C 2A/K+2SY+AUX-SA-C 250V AC/DC |
| 1SDA066429R1 | AUX-SA-C 250V AC/DC |
| 1SDA066430R1 | AUX-SA-C 250V AC/DC |
| 1SDA104791R1 | AUX-SA-C 250V AC/DC |
| 1SDA104804R1 | AUX-SA-C 250V AC/DC |
* این کنتاکت های کمکی مناسب کلید اتوماتیک ABB سری ABB XT میباشد و بر روی این مدل ها نصب میشود.
مشخصات فنی کنتاکت کمکی کلید اتوماتیک ABB XT7, XT7 M
Auxiliary contacts - AUX
| کد کالا | نام کالا |
| 1SDA073750R1 | AUX 4Q 400V E1.2-XT7-XT7M |

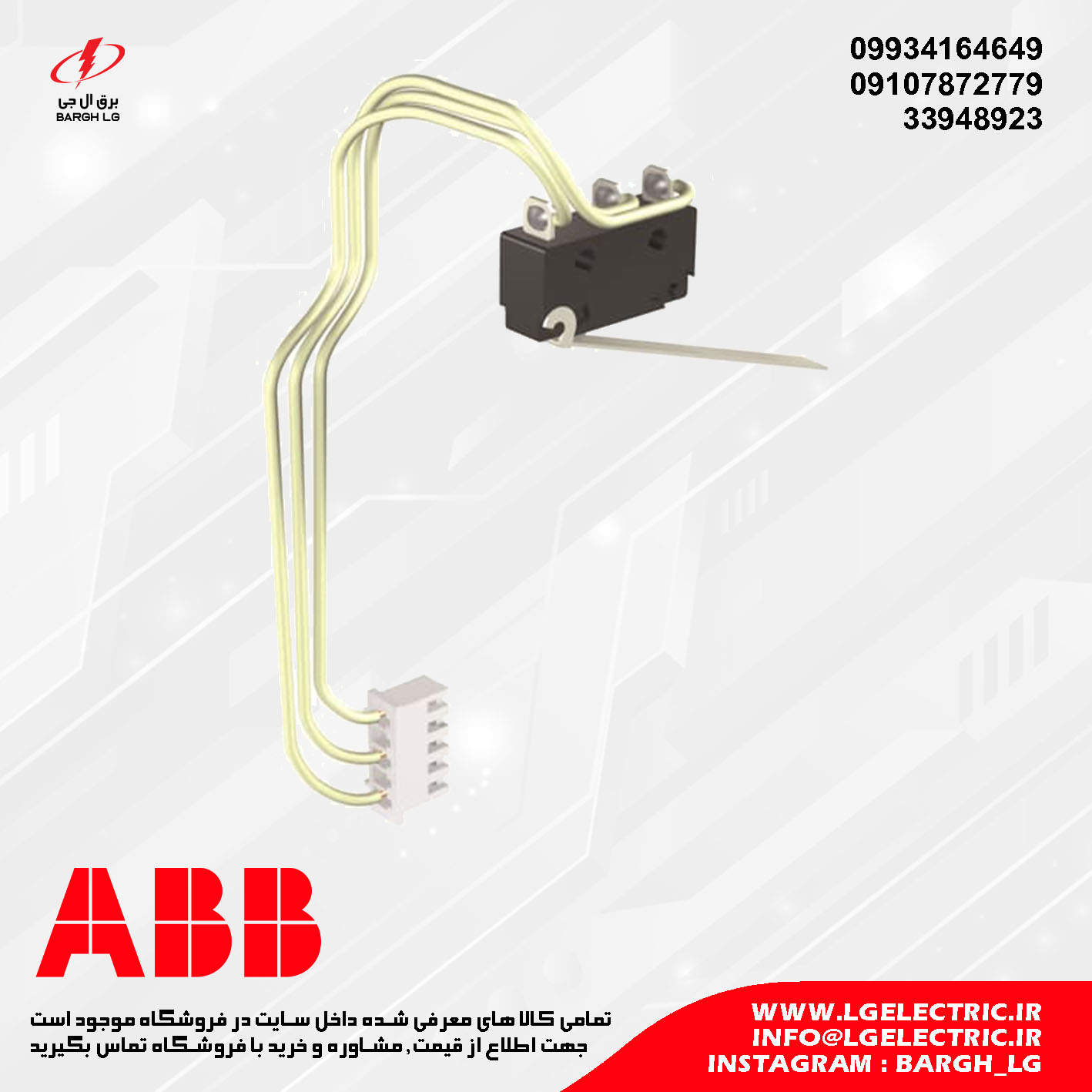

| 1SDA073776R1 | S51 250V E1.2-XT7-XT7M |
| 1SDA073751R1 | XT7-XT7 M AUX 4Q 24Vdc |
| 1SDA073752R1 | XT7-XT7 M AUX 2Q 400VAC + 2Q 24VDC |
| 1SDA073776R1 | XT7-XT7 M AUX S51 250V |
| 1SDA073777R1 | XT7-XT7 M AUX S51 24V |
| 1SDA104813R1 | XT7 AUX 1SY 400V |
| 1SDA104812R1 | XT7 AUX 1SY 24V |
| 1SDA104811R1 | XT7 (2) AUX 1S52 250V |
| 1SDA104810R1 | XT7 (2) AUX 1S52 24V |
| 1SDA073758R1 | XT7 M (1) AUX 15Q 400V |
| 1SDA073759R1 | XT7 M (1) AUX 15Q 24V |
| 1SDA073770R1 | XT7 M RTC 250V |
| 1SDA073771R1 | XT7 M RTC 24V |
| 1SDA104825R1 | XT7 M AUX S33 M/2 250V |
| 1SDA104824R1 | XT7 M AUX S33 M/2 24V |
مشخصات فنی کنتاکت کمکی وضعیت کلید اتوماتیک ABB
Auxiliary position contacts - AUP
| کد کالا | نام کالا |
| 1SDA066450R1 | XT1-XT3 AUP-I – Four racked-in contacts 250V AC |
| 1SDA066451R1 | XT1-XT3 AUP-I – Four racked-in contacts 24V DC |
| 1SDA066450R1 | XT2-XT4 AUP-I – Four racked-in contacts 250V AC |
| 1SDA066451R1 | XT2-XT4 AUP-I – Four racked-in contacts 24V DC |
| 1SDA066452R1 | XT2-XT4 AUP-R – Two racked-out contacts 250V AC |
| 1SDA066453R1 | XT2-XT4 AUP-R – Two racked-out contacts 24V DC |
| 1SDA104815R1 | XT5-XT6 AUP-I – Three Racked-in contacts 250V AC |
| 1SDA104816R1 | XT5-XT6 AUP-I – Three Racked-in contacts 24V DC |
| 1SDA104820R1 | XT5-XT6 AUP-T – One Test contact 250V AC |
| 1SDA104819R1 | XT5-XT6 AUP-T – One Test contact 24V DC |
| 1SDA104817R1 | XT5-XT6 AUP-R – One Racked-out contact 250V AC |
| 1SDA104818R1 | XT5-XT6 AUP-R – One Racked-out contact 24V DC |

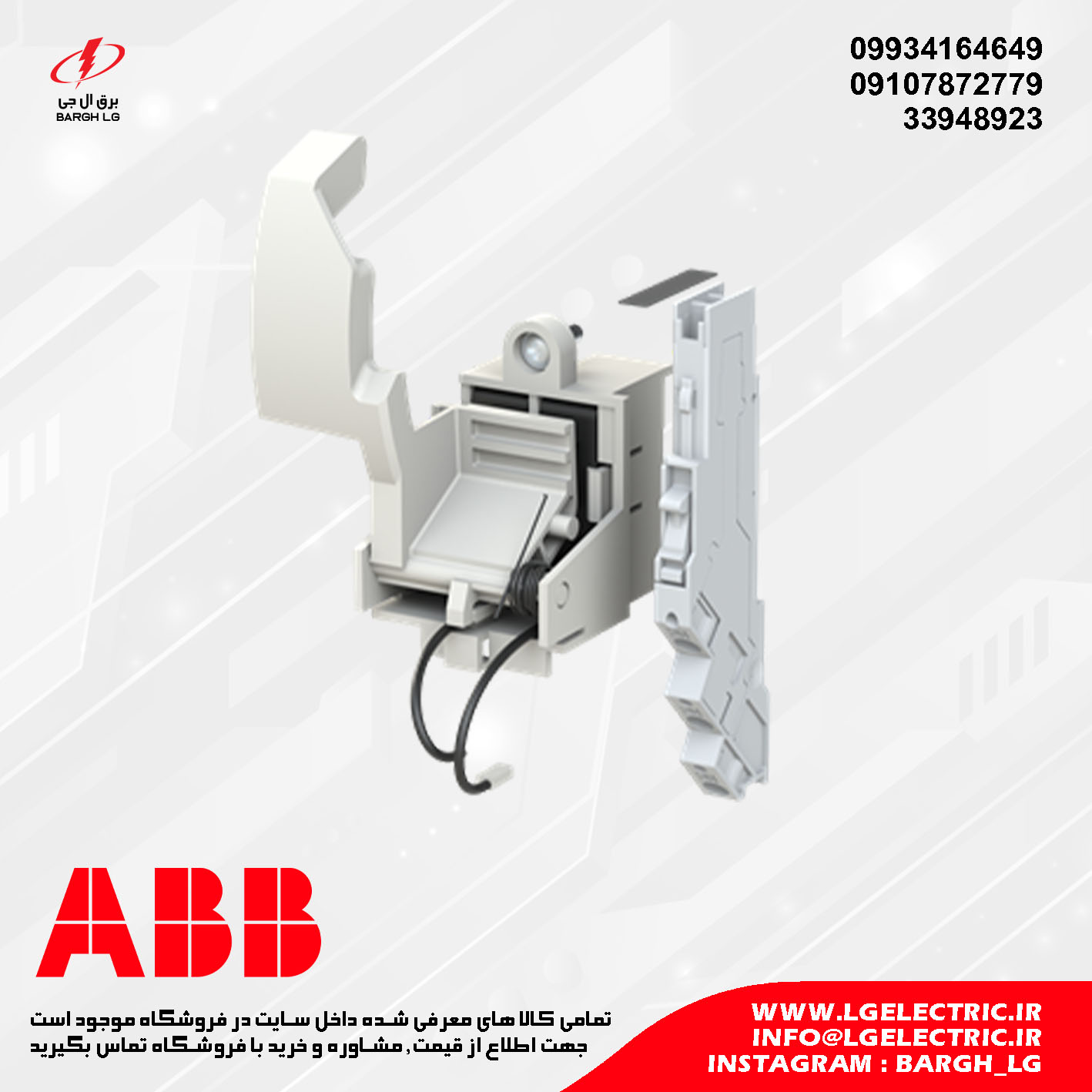

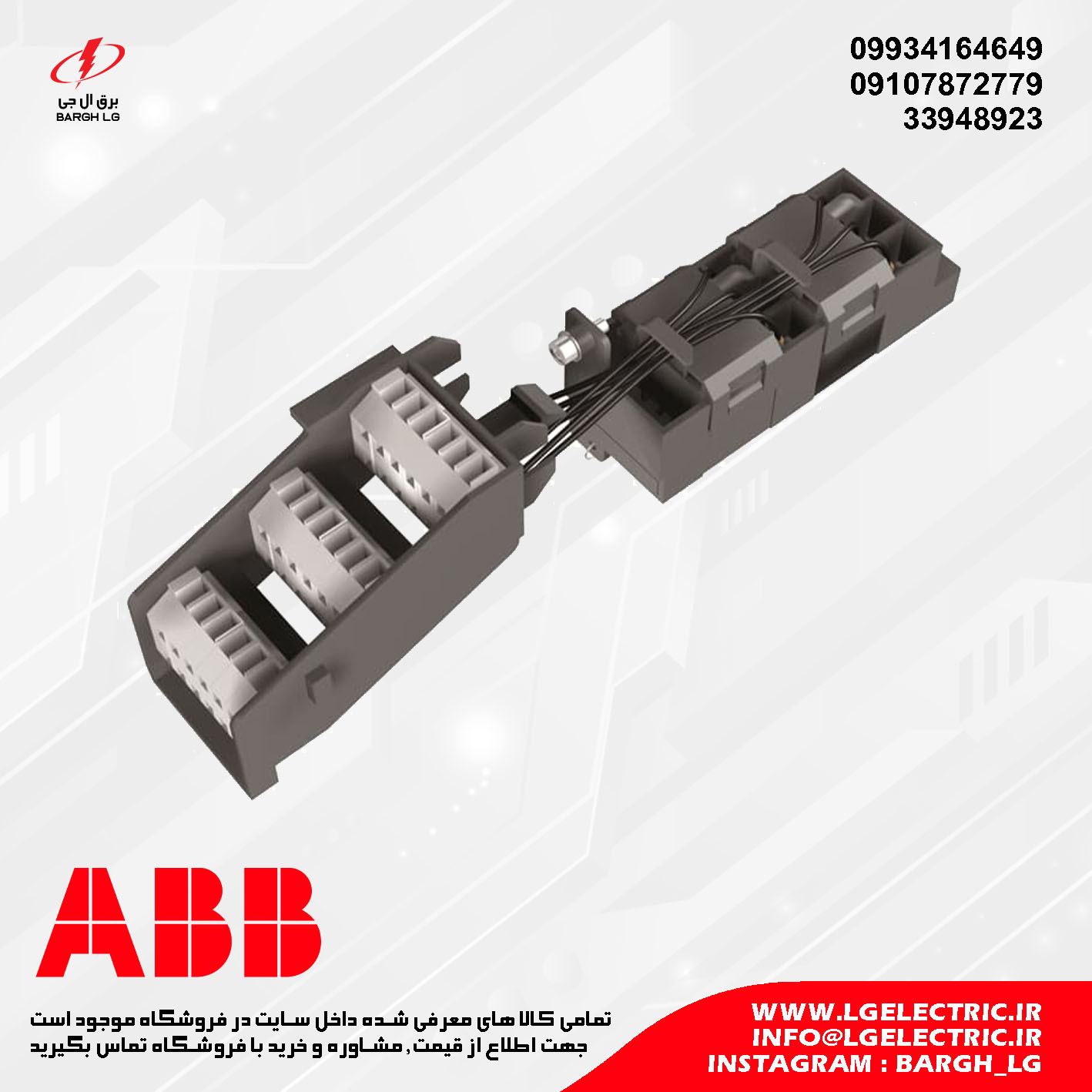

| 1SDA073763R1 | XT7-XT7 M AUP 6 contacts 24V |
| 1SDA073762R1 | XT7-XT7 M AUP 6 contacts 400V |
* این کنتاکت های کمکی مناسب کلید اتوماتیک ABB سری ABB XT میباشد و بر روی این مدل ها نصب میشود.
مشخصات فنی کنتاکت کمکی کلید اتوماتیک ABB
Early auxiliary contacts - AUE
| کد کالا Withdrawable | کد کالا Fixed/Plug-in | نام کالا |
| 1SDA066454R1 | XT1-XT3 AUE - Two contacts in rotary handle RHx (closed) | |
| 1SDA067118R1 | XT1-XT3 AUE - Two contacts in rotary handle RHx (open) | |
| 1SDA066455R1 | 1SDA066454R1 | XT2-XT4 AUE - Two contacts in rotary handle RHx (closed) |
| 1SDA067119R1 | 1SDA067118R1 | XT2-XT4 AUE - Two contacts in rotary handle RHx (open) |
| 1SDA104822R1 | 1SDA104821R1 | XT5-XT6 AUE - Two contacts in rotary handle RHx (closed) |
| 1SDA104823R1 | 1SDA104823R1 | XT7 AUE - Two contacts in circuit-breaker (closed) |
* این کنتاکت های کمکی مناسب کلید اتوماتیک ABB سری ABB XT میباشد و بر روی این مدل ها نصب میشود.
| کد کالا | نام کالا |
| 1SDA066149R1 | A1-A2 3p, 4p 250VAC/DC |
| 1SDA066150R1 | A1-A2 3p, 4p 250VAC/DC |
| 1SDA054910R1 | A3 250VAC/DC |
| 1SDA054911R1 | A3 250VAC/DC |
| تیپ قدیم Tmax T | |
| کد کالا | نام کالا |
| 1SDA054910R1 | T4-T5-T6 1NC/NO + trip 250V AC/DC |
| 1SDA054911R1 | T4-T5-T6 3NC/NO + trip 250V AC/DC |
| 1SDA055050R1 | T4-T5 trip |
| 1SDA054913R1 | T4-T5-T6 2NC/NO 400V AC |
| 1SDA062102R1 | T7-T7M 2NC/NO 400V AC |
| 1SDA062104R1 | T7 1NC/NO + trip 400V AC |
| 1SDA063553R1 | T7M trip 250VAC |
| 1SDA054919R1 | T4-T5-T6 AUP-R 400Vac/dc |
| 1SDA054921R1 | T4-T5-T6 AUP-R 24Vdc |
| 1SDA054918R1 | T4-T5-T6 AUP-I 400Vac/dc |
| 1SDA054920R1 | T4-T5-T6 AUP-I 24Vdc |
| 1SDA062111R1 | T7-T7M AUP 250Vac |
| 1SDA062110R1 | T7-T7M AUP 24Vdc |
